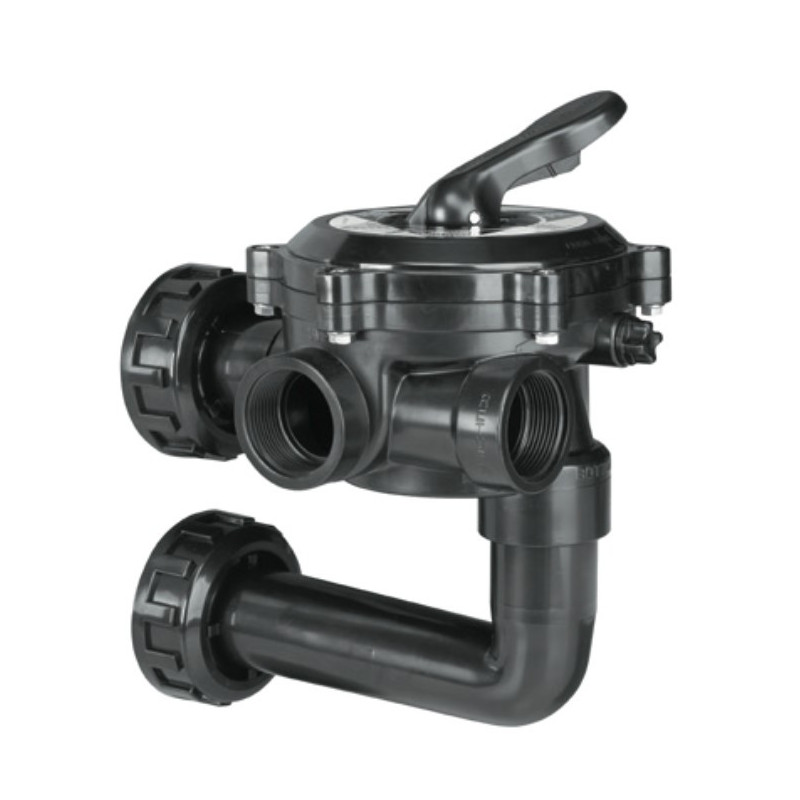

Vanne multivoies Side FLAT AstralPool 1"1/2 avec raccordements

Vanne multivoies Side FLAT AstralPool 1"1/2

La vanne multivoies Side FLAT AstralPool 1"1/2 est une vanne de sélection à 6 voies conçue pour les systèmes de filtration à sable. Elle permet de piloter les différentes fonctions du circuit hydraulique et constitue une solution adaptée au remplacement d'une vanne existante compatible.

Sa principale particularité réside dans sa conception compacte à un seul niveau. Par rapport aux vannes multivoies traditionnelles à deux niveaux, ce format réduit son encombrement et facilite son intégration dans les espaces techniques où la place disponible est limitée.

Une vanne 6 voies pour la filtration piscine

La vanne FLAT AstralPool permet de sélectionner les différentes fonctions nécessaires au fonctionnement et à l'entretien d'un filtre à sable :

• Filtration : l'eau traverse normalement le filtre avant de retourner dans la piscine.
• Lavage : le sens de circulation de l'eau dans le filtre est inversé afin de nettoyer la charge filtrante.
• Rinçage : cette fonction permet d'éliminer les résidus après le lavage du filtre.
• Vidange : l'eau est dirigée directement vers l'évacuation sans passer par le filtre.
• Recirculation : l'eau circule dans l'installation sans traverser le filtre.
• Fermeture : les entrées et sorties de la vanne sont fermées.

Une conception FLAT particulièrement compacte

La gamme FLAT se distingue par sa conception sur un seul niveau. Cette architecture permet de réduire l'encombrement de la vanne et s'avère particulièrement intéressante pour les installations disposant d'un espace technique réduit, notamment certains locaux techniques compacts et groupes de filtration.

La vanne est destinée aux filtres équipés de raccordements compatibles en 1"1/2. Cette version est livrée avec les raccordements nécessaires au filtre.

Une vanne conçue pour le remplacement

La vanne Side FLAT AstralPool 34543 peut être utilisée pour remplacer une vanne multivoies présentant une usure, une fuite ou un dysfonctionnement, sous réserve de vérifier la compatibilité de la configuration du filtre.

Avant remplacement, il est important de contrôler le diamètre des raccordements, le type de montage, la disposition des connexions et la configuration du filtre. Une vanne 1"1/2 n'est pas automatiquement compatible avec tous les filtres possédant des raccordements de même diamètre.

Matériaux et conception

La vanne FLAT utilise différents matériaux adaptés aux contraintes d'une installation de filtration piscine :

• Corps, couvercle et poignée : ABS ;
• Distributeur : PPO ;
• Joints : EPDM ;
• Éléments de fixation : acier inoxydable.

Cette conception associe résistance mécanique, compacité et facilité d'utilisation pour les opérations courantes de filtration et d'entretien.

Raccordements au filtre inclus

Cette version de la vanne FLAT est fournie avec les raccordements au filtre. Elle est donc particulièrement adaptée lorsqu'il s'agit de remplacer une vanne existante tout en conservant un raccordement compatible avec le filtre.

Attention avant toute manipulation

La pompe de filtration doit impérativement être arrêtée avant de changer la position de la vanne multivoies. Il ne faut jamais manipuler le sélecteur lorsque la pompe fonctionne.

Caractéristiques techniques

FAQ – Vanne multivoies Side FLAT AstralPool 1"1/2

À quoi sert la vanne multivoies FLAT AstralPool ?

Elle permet de sélectionner les différentes fonctions du circuit de filtration : filtration, lavage, rinçage, vidange, recirculation et fermeture.

Combien de voies possède cette vanne ?

La vanne AstralPool FLAT 34543 possède 6 voies.

Quel est le diamètre de la vanne ?

Cette version possède des raccordements de 1"1/2.

La vanne est-elle montée sur le côté du filtre ?

Oui. Il s'agit d'une vanne multivoies à montage latéral.

Les raccordements au filtre sont-ils inclus ?

Oui. La référence 34543 est fournie avec les raccordements au filtre.

Pourquoi choisir une vanne FLAT ?

La conception FLAT utilise une architecture à un seul niveau, ce qui réduit l'encombrement par rapport à une vanne multivoies traditionnelle à deux niveaux. Elle est donc particulièrement intéressante lorsque l'espace disponible est limité.

Cette vanne est-elle compatible avec tous les filtres 1"1/2 ?

Non, pas systématiquement. Il faut vérifier non seulement le diamètre des raccordements, mais également la configuration du montage, la disposition des connexions et la géométrie du filtre.

Peut-on changer la position de la vanne lorsque la pompe fonctionne ?

Non. La pompe de filtration doit être arrêtée avant toute manipulation de la vanne multivoies.

Dimensions de la vanne side piscine, multivoies 1" 1/2 FLAT ASTRAL
