Vanne multivoies AstralPool New Generation 1"1/2 – Montage Side

Vanne multivoies AstralPool New Generation 1"1/2 – Montage Side

La vanne multivoies AstralPool New Generation 1"1/2 est une vanne sélectrice manuelle conçue pour les systèmes de filtration à sable équipés d'un raccordement latéral. Cette version correspond à la variante 3 de la gamme New Generation et est fournie avec les raccords permettant sa connexion au filtre.

Équipée de 6 voies, elle permet de sélectionner les principales fonctions du circuit hydraulique afin de gérer la filtration et les opérations d'entretien du filtre.

Une vanne 6 voies pour filtre à sable

La vanne AstralPool New Generation permet de diriger l'eau vers les différents circuits nécessaires au fonctionnement et à l'entretien du filtre. Sa poignée permet de sélectionner les différentes positions de fonctionnement :

• Filtration : fonctionnement normal du système de filtration ;
• Lavage : nettoyage de la charge filtrante par inversion du flux d'eau ;
• Rinçage : rinçage du filtre après le lavage ;
• Vidange : évacuation de l'eau vers le circuit de rejet ;
• Recirculation : circulation de l'eau sans passage par le filtre ;
• Fermeture : arrêt de la circulation à travers la vanne.

Fermeture à baïonnette New Generation

L'une des principales particularités de cette vanne est son système de fermeture à baïonnette. Contrairement aux anciennes conceptions utilisant des vis pour maintenir le couvercle, le système New Generation permet un accès plus simple à l'intérieur de la vanne.

Cette conception facilite notamment les opérations de maintenance et d'entretien et limite les problèmes liés à l'oxydation des éléments de fixation. Fluidra présente précisément cette fermeture à baïonnette comme l'une des caractéristiques de la gamme New Generation.

Montage Side – Variante 3

La référence 20569 correspond à la variante 3 en 1"1/2. Cette configuration est destinée aux filtres à sable disposant d'un raccordement latéral.

La variante 3 possède une entrée Top sur le côté et une sortie Bottom sur la base. Cette configuration est généralement utilisée avec les filtres équipés d'une vanne à sortie latérale.

La vanne est fournie avec les raccords et joints nécessaires à sa liaison avec le filtre.

Une conception pensée pour la durabilité

AstralPool utilise différents matériaux en fonction des éléments de la vanne afin de répondre aux contraintes du circuit hydraulique.

• Corps, couvercle et poignée : ABS ;
• Distributeur : PPO ;
• Joints d'étanchéité : EPDM ;
• Éléments métalliques : acier inoxydable.

Cette association de matériaux contribue à assurer une bonne étanchéité et un fonctionnement fluide de la vanne. La conception New Generation intègre également un système de fermeture et d'étanchéité destiné à faciliter l'utilisation et l'entretien.

Une manipulation simple

La poignée permet de sélectionner facilement les différentes positions de la vanne. La conception de la vanne vise à limiter les efforts nécessaires lors des manipulations et à assurer un positionnement précis.

Comme pour toute vanne multivoies de filtration, la position de la poignée ne doit jamais être modifiée lorsque la pompe fonctionne. La pompe doit être arrêtée avant chaque changement de position.

Compatibilité avec les filtres AstralPool

La vanne AstralPool New Generation 1"1/2 variante 3 est notamment destinée aux filtres AstralPool équipés de raccordements latéraux compatibles en 1"1/2.

Elle peut notamment être utilisée avec plusieurs gammes de filtres AstralPool équipées de ce type de raccordement, sous réserve de vérifier la compatibilité du modèle et de l'entraxe avant remplacement.

Caractéristiques techniques

FAQ – Vanne multivoies AstralPool New Generation 1"1/2

À quoi sert la vanne multivoies AstralPool 20569 ?

La vanne permet de sélectionner les différentes fonctions du circuit de filtration : filtration, lavage, rinçage, vidange, recirculation et fermeture.

Combien de voies possède cette vanne AstralPool ?

La référence 20569 est une vanne multivoies 6 voies.

Quel est le diamètre de la vanne 20569 ?

Cette version possède un raccordement de 1"1/2.

Quel type de montage possède la vanne 20569 ?

Il s'agit d'une vanne à montage latéral Side, variante 3, conçue pour être raccordée à un filtre à sable compatible.

Qu'est-ce que le système New Generation à baïonnette ?

Le système New Generation remplace la fixation traditionnelle du couvercle par un système de fermeture à baïonnette. Il facilite l'accès à la vanne lors des opérations d'entretien et évite les problèmes d'oxydation liés aux vis de fixation.

La vanne est-elle livrée avec les raccords ?

Oui. La référence 20569 est fournie avec les raccords et les joints nécessaires à la liaison avec le filtre.

Quels matériaux composent la vanne ?

Le corps, le couvercle et la poignée sont en ABS. Le distributeur est en PPO, les joints sont en EPDM et les éléments métalliques sont en acier inoxydable.

Peut-on changer la position de la vanne lorsque la pompe fonctionne ?

Non. La pompe doit être arrêtée avant toute manipulation de la vanne multivoies.

Quelle est la référence de cette vanne AstralPool ?

La référence fabricant est 20569 et son EAN est 8420382320466.

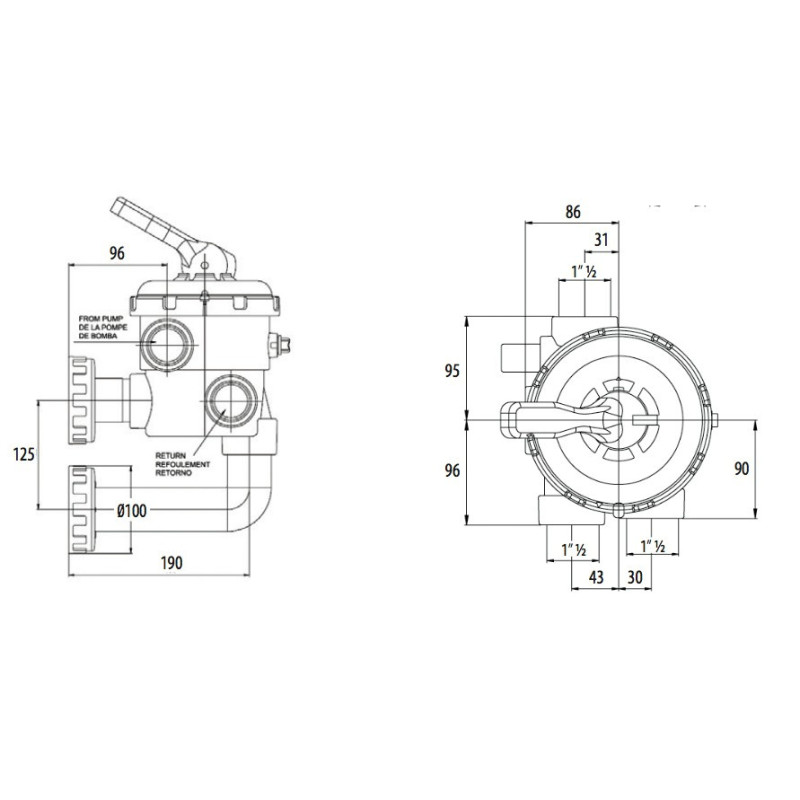

Dimensions de la vanne de filtre piscine multivoies 1" 1/2, montage New Génération ASTRAL
