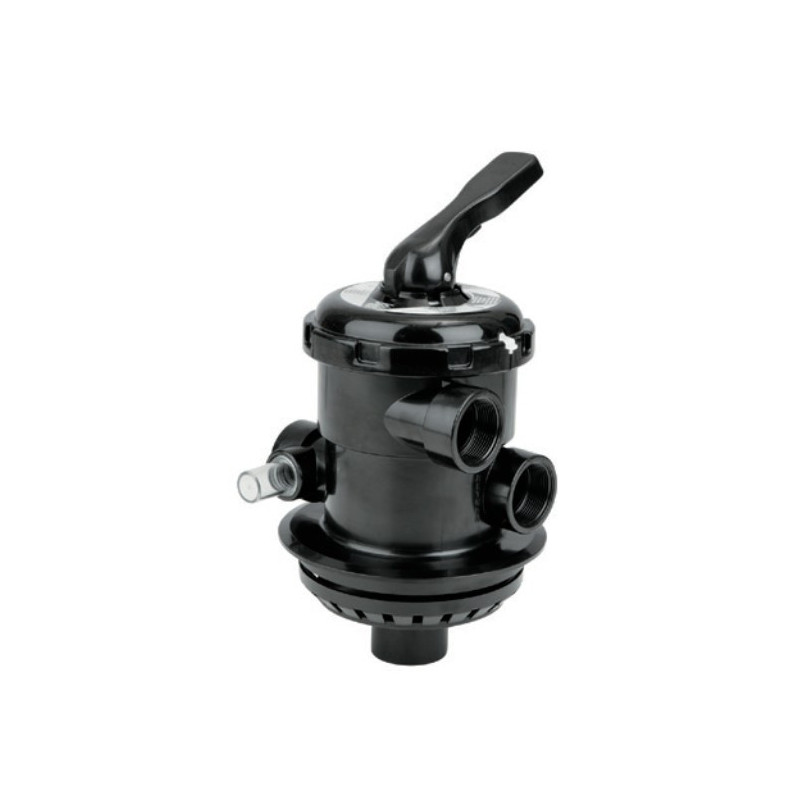

Vanne multivoies Top 1"1/2 New Generation AstralPool

Vanne multivoies Top 1"1/2 New Generation AstralPool

La vanne multivoies Top 1"1/2 New Generation AstralPool est une vanne de sélection manuelle à 6 voies destinée aux installations de filtration équipées d'un filtre à sable avec sortie supérieure. Elle permet de sélectionner les différentes fonctions nécessaires au fonctionnement et à l'entretien du système de filtration.

Cette version Top 1"1/2 appartient à la génération New Generation d'AstralPool. Elle se distingue notamment par son système de fermeture à baïonnette, conçu pour remplacer le système de fixation traditionnel par vis et faciliter les opérations de maintenance.

Une vanne 6 voies pour gérer la filtration

La poignée de sélection permet d'accéder aux différentes fonctions du circuit hydraulique. La vanne propose les six positions suivantes :

• Filtration : l'eau provenant de la pompe traverse le filtre avant de retourner dans la piscine.
• Lavage : l'eau circule dans le sens inverse de la filtration afin de nettoyer la charge filtrante du filtre.
• Rinçage : cette position permet d'éliminer les résidus après le lavage du filtre.
• Vidange : l'eau est évacuée vers le réseau de vidange sans passer par le filtre.
• Recirculation : l'eau circule dans l'installation sans traverser le filtre.
• Fermeture : les entrées et sorties de la vanne sont fermées.

Ces différentes positions permettent de gérer les principales opérations de fonctionnement et d'entretien d'une installation de filtration à sable.

Fermeture à baïonnette New Generation

La principale évolution de cette gamme New Generation réside dans son système de fermeture à baïonnette. Celui-ci remplace les vis utilisées sur les anciennes générations de vannes.

Ce système facilite l'accès à la partie supérieure de la vanne lors des opérations de maintenance et limite les problèmes liés à l'oxydation des éléments de fixation.

Des matériaux adaptés à la filtration piscine

AstralPool a sélectionné différents matériaux pour les composants de la vanne afin de répondre aux contraintes d'une installation de filtration :

• corps, couvercle et poignée : ABS ;
• distributeur : PPO ;
• joints d'étanchéité : EPDM ;
• éléments métalliques : acier inoxydable ;
• voyant : polycarbonate.

Le corps, le couvercle et la poignée en ABS sont conçus pour offrir une bonne résistance dans l'environnement d'une installation piscine. Le distributeur en PPO et les joints en EPDM participent au fonctionnement et à l'étanchéité de l'ensemble.

Voyant de contrôle et conception fonctionnelle

La vanne est équipée d'un voyant en polycarbonate permettant de visualiser le passage de l'eau lors des opérations concernées.

La conception de la vanne privilégie également une manipulation simple de la poignée et différentes possibilités de raccordement afin de faciliter son intégration dans le circuit hydraulique.

Installation sur filtre à sortie supérieure

La version Top 1"1/2 est conçue pour être montée sur la sortie supérieure d'un filtre compatible. Le raccordement de la vanne au filtre doit être réalisé en respectant les indications de montage et la position des joints d'étanchéité.

Les raccordements de la vanne doivent être réalisés avec les produits adaptés aux matériaux concernés. Le fabricant indique notamment l'utilisation de PTFE pour les raccordements filetés et d'une colle spécifique pour ABS pour les zones prévues pour le collage.

Une vanne conçue pour l'entretien du filtre

La vanne multivoies permet de réaliser les différentes opérations nécessaires à l'entretien d'un filtre à sable, notamment le lavage et le rinçage de la charge filtrante.

Lors d'un lavage, l'eau circule dans le sens inverse du cycle de filtration afin de décoller et d'évacuer les impuretés retenues par le média filtrant. Le rinçage est ensuite utilisé avant de remettre l'installation en position filtration.

Pour préserver la vanne et le système de filtration, toute manipulation de la poignée doit impérativement être effectuée lorsque la pompe de filtration est arrêtée.

Caractéristiques techniques

FAQ – Vanne multivoies Top 1"1/2 AstralPool

Combien de voies possède cette vanne AstralPool ?

La vanne multivoies Top New Generation possède 6 voies : filtration, lavage, rinçage, vidange, recirculation et fermeture.

À quel type de filtre cette vanne est-elle destinée ?

Cette version Top 1"1/2 est destinée aux filtres à sable équipés d'une sortie supérieure compatible avec une vanne Top 1"1/2.

Qu'est-ce que le système New Generation à baïonnette ?

Le système New Generation remplace les vis de fixation traditionnelles du couvercle par un mécanisme de fermeture à baïonnette. Cette conception facilite notamment les opérations de maintenance.

Quels sont les matériaux utilisés ?

Le corps, le couvercle et la poignée sont en ABS, le distributeur est en PPO, les joints sont en EPDM et les éléments métalliques sont en acier inoxydable. Le voyant est en polycarbonate.

La vanne possède-t-elle un voyant ?

Oui. La vanne est équipée d'un voyant en polycarbonate permettant de contrôler visuellement le passage de l'eau lors des opérations concernées.

Peut-on manipuler la vanne lorsque la pompe fonctionne ?

Non. Il est impératif de couper la pompe de filtration avant de changer la position de la vanne multivoies.

Quelle est la pression maximale de service ?

La pression de service maximale indiquée pour cette vanne est de 3,5 kg/cm².

Quelle est la référence de cette vanne AstralPool ?

La référence fabricant est 20565 et son EAN est 8420382320770.

Dimensions de la vanne TOP de piscine 1" 1/2, New Génération ASTRAL
