Vanne multivoies AstralPool TOP 2" – 6 voies

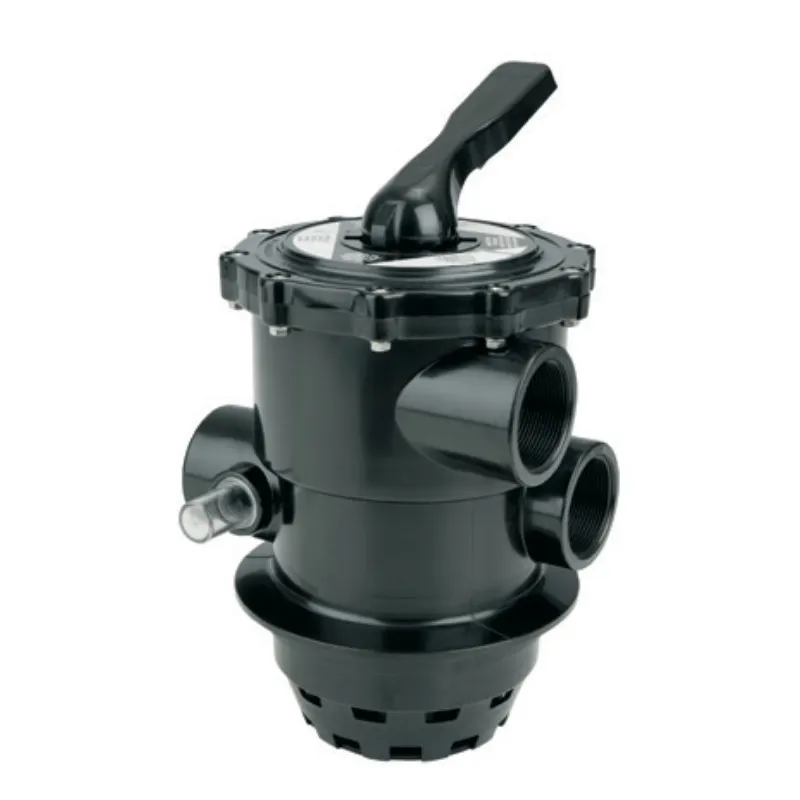

Vanne multivoies AstralPool TOP 2 pouces pour filtre à sable

La vanne multivoies AstralPool TOP 2 pouces permet de contrôler les différentes fonctions d’un système de filtration de piscine équipé d’un filtre à sable compatible. Installée directement sur le dessus de la cuve, elle permet de sélectionner le mode de fonctionnement adapté à la filtration ou à l’entretien du filtre.

Cette vanne manuelle dispose de 6 positions : filtration, lavage, rinçage, vidange, circulation et fermeture. Elle constitue une solution de remplacement pour une vanne existante en fin de vie, sous réserve de vérifier la compatibilité avec le filtre et son système de fixation.

Une vanne TOP avec raccordement 2 pouces

La configuration TOP correspond à un montage sur la partie supérieure du filtre à sable. La vanne AstralPool est prévue pour les installations compatibles avec un raccordement de 2 pouces.

Avant de remplacer une vanne, il est important de vérifier le diamètre des connexions, le type de fixation sur la cuve et la disposition des raccordements hydrauliques. Le diamètre seul ne garantit pas la compatibilité avec tous les filtres.

Les 6 fonctions de la vanne multivoies

1. Filtration

L’eau traverse le média filtrant afin de retenir les impuretés, puis retourne vers la piscine. Il s’agit de la position utilisée pour le fonctionnement normal de la filtration.

2. Lavage du filtre

Le lavage, également appelé contre-lavage, inverse le sens de circulation de l’eau dans le filtre afin de décoller et d’évacuer les impuretés accumulées dans le média filtrant.

3. Rinçage

Le rinçage s’effectue après le lavage. Il permet d’évacuer les dernières impuretés et de remettre le média filtrant en place avant de reprendre la filtration normale.

4. Vidange

Cette position dirige l’eau vers l’évacuation sans la faire passer par le média filtrant. Elle peut être utilisée pour évacuer de l’eau du bassin lorsque l’installation hydraulique le permet.

5. Circulation

En mode circulation, l’eau circule dans le circuit hydraulique sans traverser le filtre. Cette fonction permet de faire circuler l’eau sans solliciter le média filtrant.

6. Fermeture

La position fermée interrompt le passage de l’eau à travers la vanne. La pompe ne doit jamais fonctionner lorsque la vanne est sur cette position.

Conseils d’utilisation et de sécurité

Pour préserver la vanne multivoies AstralPool et éviter d’endommager le système de filtration, quelques précautions sont indispensables :

• Arrêter la pompe avant chaque changement de position de la vanne.
• Ne jamais manœuvrer la poignée lorsque la pompe fonctionne.
• Vérifier que la poignée est correctement engagée dans la position sélectionnée avant de redémarrer la pompe.
• Ne jamais démarrer la pompe avec la vanne en position fermée.
• Respecter les consignes du fabricant du filtre lors des opérations de lavage et de rinçage.

Caractéristiques techniques de la vanne AstralPool TOP 2 pouces

FAQ – Vanne multivoies AstralPool TOP 2 pouces

À quoi sert la vanne multivoies AstralPool TOP 2 pouces ?

Elle permet de sélectionner les différentes fonctions du système de filtration, notamment la filtration normale, le lavage du filtre, le rinçage, la vidange, la circulation sans filtration et la fermeture.

Que signifie le montage TOP ?

Le montage TOP signifie que la vanne se fixe sur la partie supérieure du filtre à sable, contrairement à une vanne SIDE qui se monte latéralement.

Cette vanne est-elle compatible avec tous les filtres à sable de 2 pouces ?

Pas nécessairement. Il faut vérifier le diamètre des connexions, le système de fixation, l'entraxe et la configuration hydraulique du filtre avant de commander une vanne de remplacement.

Faut-il arrêter la pompe avant de changer la position de la vanne ?

Oui. La pompe doit impérativement être arrêtée avant toute manipulation de la vanne multivoies, afin d'éviter les surpressions et les dommages sur le mécanisme ou le circuit hydraulique.

Quand utiliser la position lavage ?

La position lavage sert à nettoyer le média filtrant lorsque des impuretés s'y sont accumulées. Elle est généralement suivie d'un rinçage avant le retour en mode filtration.

À quoi sert la position circulation ?

Elle permet à l'eau de circuler dans l'installation sans traverser le média filtrant.

Peut-on laisser la vanne en position fermée lorsque la pompe fonctionne ?

Non. La pompe ne doit jamais fonctionner lorsque la vanne est en position fermée.

Dimensions de la vanne TOP de piscine 2'', New Génération ASTRAL
