Vanne multivoies universelle Hayward SIDE

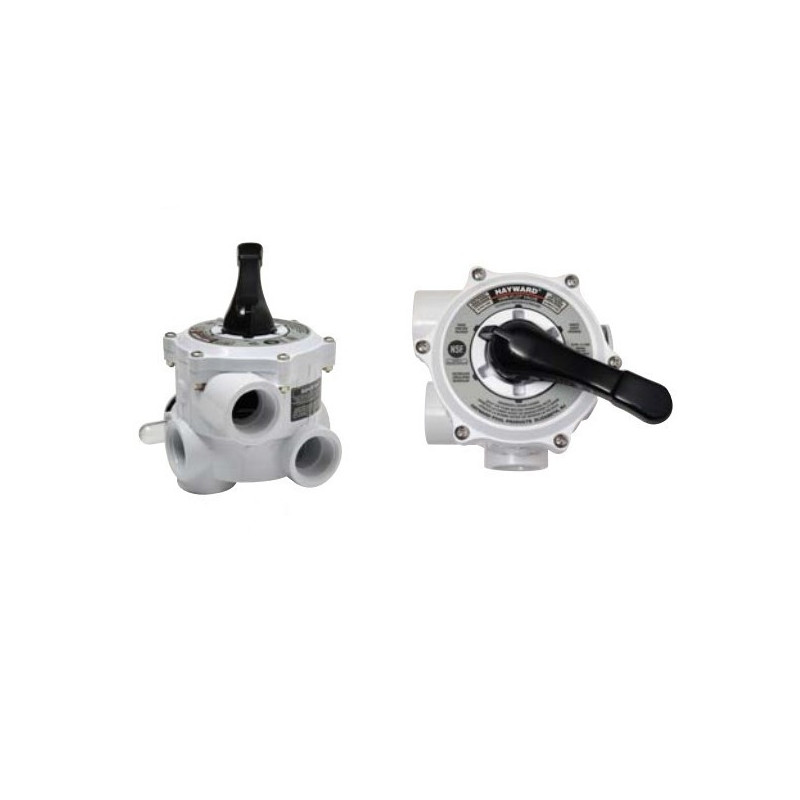

Vanne multivoies universelle Hayward SIDE 1"1/2

La vanne multivoies universelle Hayward SIDE 1"1/2 est une vanne de remplacement destinée aux installations de filtration équipées d'un filtre à sable. Elle permet de piloter les différentes fonctions du circuit hydraulique et de réaliser facilement les opérations courantes d'entretien du filtre.

Cette gamme existe en deux configurations afin de s'adapter aux différentes installations : 4 arrivées avec la SP0710X3E ou 7 arrivées avec la SP0710XEALL. Les deux modèles disposent de 6 positions et d'un raccordement en 1"1/2.

Une vanne multivoies pour gérer toutes les fonctions du filtre

La vanne Hayward permet de sélectionner rapidement la fonction souhaitée grâce à son sélecteur multivoies. Elle centralise ainsi les différentes opérations nécessaires au fonctionnement et à l'entretien du système de filtration.

Les 6 positions disponibles sont :

• Filtration : position normale pour filtrer l'eau de la piscine.
• Contre-lavage : permet de nettoyer le média filtrant en inversant le sens de circulation de l'eau dans le filtre.
• Rinçage : utilisé après le contre-lavage pour remettre le circuit en configuration normale et évacuer les dernières impuretés.
• Circulation : fait circuler l'eau sans passage par le média filtrant.
• Fermé : permet de fermer le circuit hydraulique au niveau de la vanne.
• Hivernage : position destinée à la mise en hivernage de l'installation.

Deux configurations : 4 ou 7 arrivées

La gamme Hayward propose deux versions de cette vanne multivoies universelle en 1"1/2. Le choix du modèle dépend de la configuration hydraulique de l'installation et du nombre de raccordements nécessaires.

Une solution de remplacement pour filtre à sable

La vanne multivoies Hayward est conçue comme une vanne de remplacement pour les installations de filtration. Elle permet de remplacer une vanne usée ou endommagée sans remplacer l'ensemble du filtre à sable.

Avant toute commande, il est essentiel de vérifier la référence de la vanne actuellement installée, le diamètre des raccordements ainsi que la configuration des arrivées. Une vanne multivoies universelle doit être compatible avec la configuration hydraulique du filtre pour pouvoir être installée correctement.

Raccordement 1"1/2

Les deux modèles de la gamme sont équipés de raccordements en 1"1/2. Ce diamètre correspond à de nombreuses installations de filtration résidentielles équipées de filtres à sable.

La vanne doit être raccordée en fonction du schéma hydraulique de l'installation et des différentes canalisations du filtre. La configuration exacte des raccordements doit être contrôlée avant remplacement.

Conception Hayward pour la filtration piscine

La vanne multivoies Hayward permet de regrouper les principales fonctions du filtre sur un seul sélecteur. Cette conception facilite les opérations d'entretien courant, notamment le contre-lavage et le rinçage du média filtrant.

Le sélecteur permet de passer d'une fonction à l'autre simplement. Pour préserver la vanne et le système de filtration, les changements de position doivent être effectués pompe arrêtée.

Caractéristiques techniques

Les avantages de la vanne multivoies Hayward

• Vanne universelle destinée au remplacement d'une vanne de filtration
• 6 positions pour gérer les principales fonctions du filtre
• Disponible en 4 ou 7 arrivées
• Raccordement standard 1"1/2
• Montage SIDE pour filtre à sable
• Permet de réaliser facilement le contre-lavage et le rinçage du filtre
• Conception adaptée aux installations de filtration piscine

FAQ – Vanne multivoies universelle Hayward

À quoi sert une vanne multivoies de filtre à sable ?

La vanne multivoies permet de sélectionner les différentes fonctions du système de filtration : filtration normale, contre-lavage, rinçage, circulation, fermeture et hivernage.

Quelle est la différence entre la SP0710X3E et la SP0710XEALL ?

Les deux modèles sont des vannes multivoies Hayward en 1"1/2 avec 6 positions. La SP0710X3E possède 4 arrivées, tandis que la SP0710XEALL possède 7 arrivées.

La vanne SP0710XEALL est-elle une vanne TOP ?

Non. La SP0710XEALL est une vanne multivoies SIDE, c'est-à-dire une vanne destinée à une configuration avec raccordements latéraux. Elle ne doit pas être confondue avec les vannes TOP Hayward qui se montent sur le dessus du filtre.

Quel est le diamètre de raccordement de ces vannes ?

Les deux références SP0710X3E et SP0710XEALL utilisent un raccordement en 1"1/2.

Combien de positions possède la vanne Hayward ?

Les deux modèles disposent de 6 positions : filtration, contre-lavage, rinçage, circulation, fermé et hivernage.

Peut-on remplacer une ancienne vanne par une SP0710XEALL ?

La SP0710XEALL est une vanne universelle destinée au remplacement sur de nombreuses installations en 1"1/2. Il est toutefois indispensable de vérifier la référence de l'ancienne vanne, le nombre d'arrivées et la configuration des raccordements avant de commander.

Faut-il arrêter la pompe pour changer la position de la vanne ?

Oui. La pompe doit être arrêtée avant toute manipulation du sélecteur de la vanne multivoies. Cela permet d'éviter de mettre la vanne et le circuit hydraulique sous pression pendant le changement de position.
