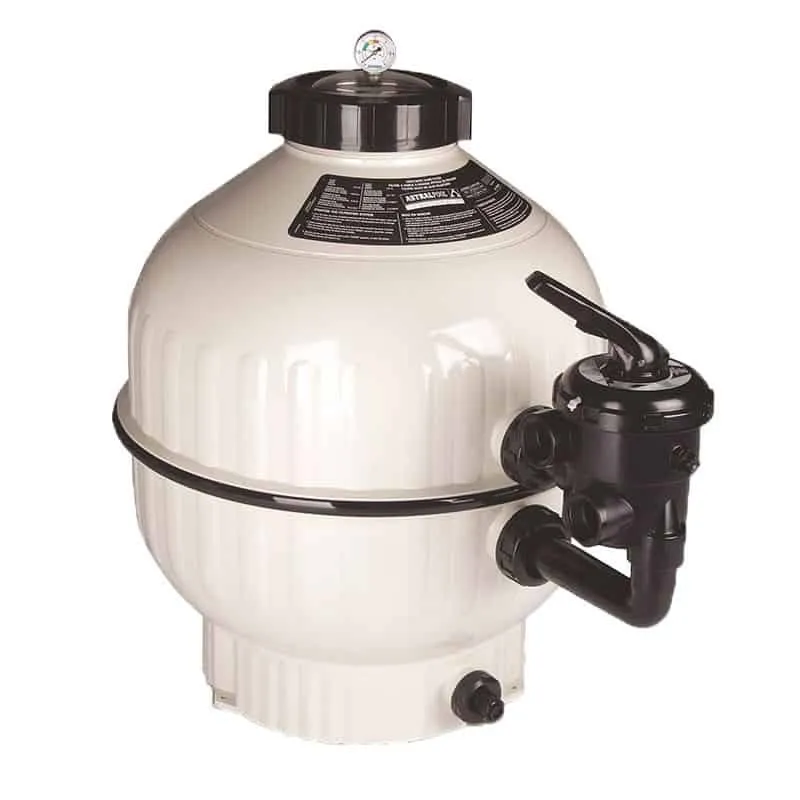

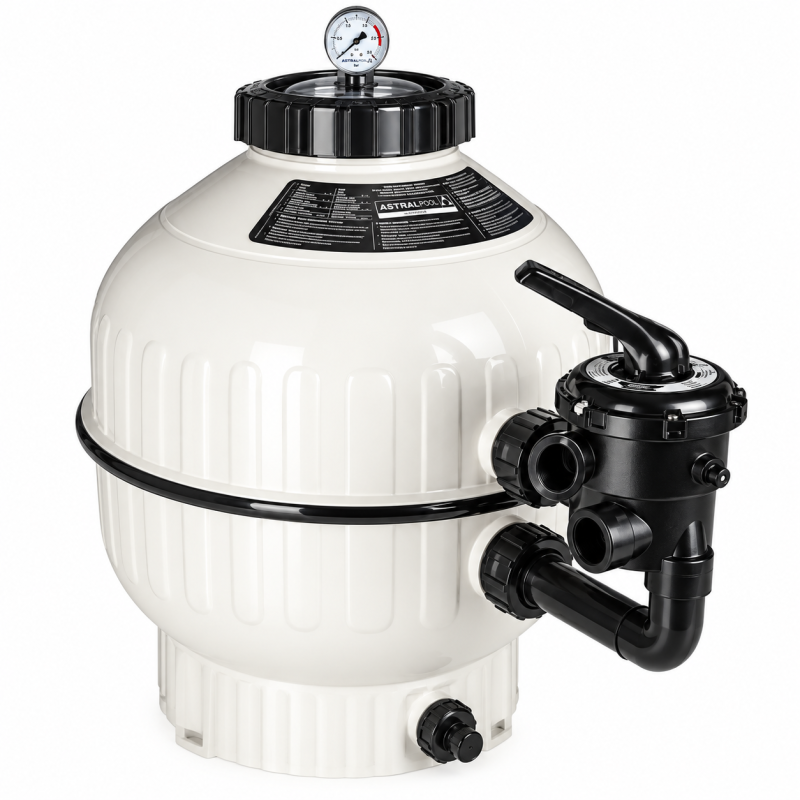

Le filtre à sable AstralPool Cantabric Side est une solution de filtration conçue pour assurer une filtration efficace et durable de l'eau de piscine. Sa cuve en résine thermoplastique injectée offre une conception robuste et résistante aux conditions d'utilisation d'une installation de filtration.

La gamme Cantabric Side comprend plusieurs diamètres de cuve afin de répondre aux différents besoins de filtration, avec des débits allant de 6 à 30 m³/h. Les modèles sont équipés d'une vanne multivoies latérale, d'un manomètre ainsi que de purges d'eau et d'air manuelles.

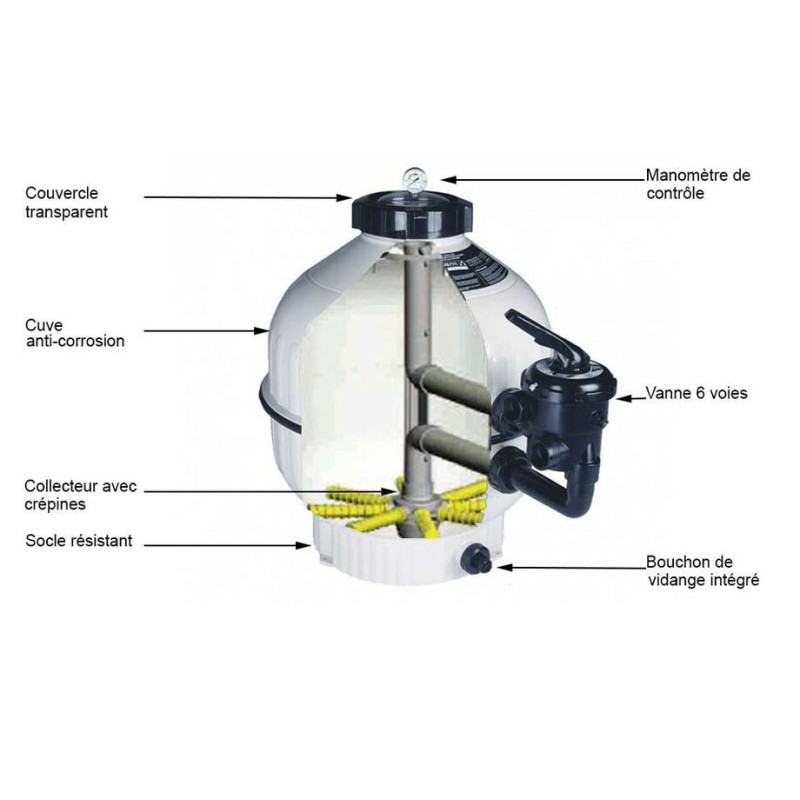

Une cuve en résine thermoplastique injectée

Le corps du filtre Cantabric est fabriqué en résine thermoplastique injectée. Cette conception permet d'obtenir une cuve résistante et adaptée aux contraintes d'une installation de filtration piscine.

Les parties supérieure et inférieure du filtre sont assemblées par électro-soudage. Cette conception contribue à assurer l'étanchéité et la résistance de l'ensemble.

La gamme Cantabric est conçue pour fonctionner en extérieur et bénéficie d'une garantie de 10 ans sur la cuve, selon les conditions du fabricant.

Une vanne multivoies Side 6 positions

La version Side se caractérise par une vanne multivoies installée sur le côté du filtre. Cette configuration permet de conserver un accès dégagé sur la partie supérieure de la cuve et facilite les opérations de maintenance.

La vanne 6 positions permet de gérer les principales fonctions du circuit de filtration :

• Filtration : filtration normale de l'eau de la piscine
• Lavage : nettoyage du média filtrant par contre-courant
• Rinçage : rinçage du filtre après le lavage
• Vidange : évacuation de l'eau sans passage par le média filtrant
• Recirculation : circulation de l'eau sans filtration
• Fermeture : interruption de la circulation au niveau du filtre

La pompe doit être arrêtée avant toute manipulation de la vanne multivoies.

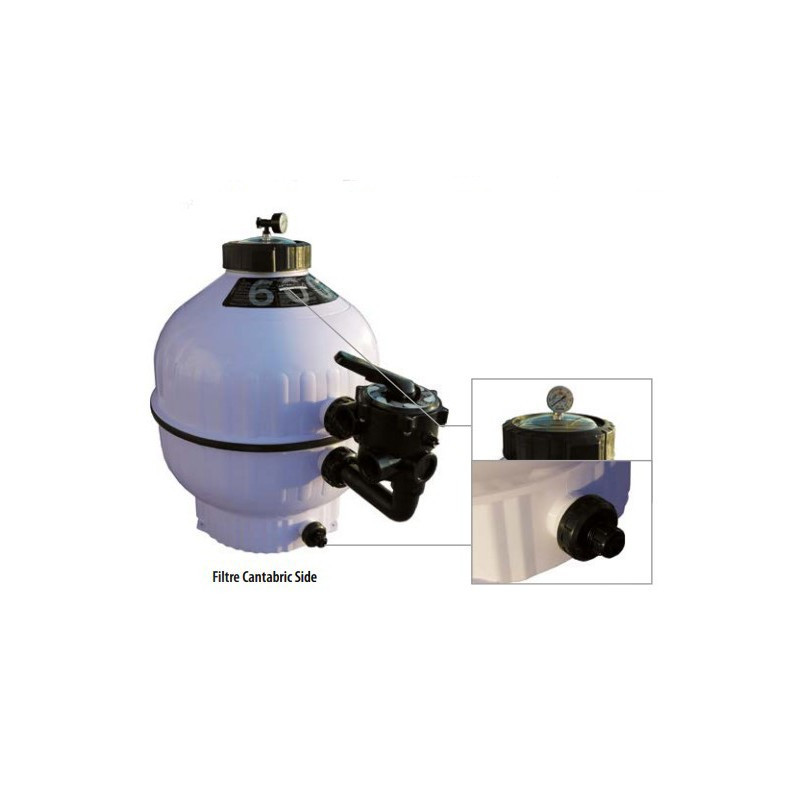

Manomètre et purges manuelles

Le filtre Cantabric est équipé d'un manomètre permettant de surveiller la pression à l'intérieur de la cuve. Cette indication permet de suivre l'évolution de l'encrassement du média filtrant et d'identifier le moment où un contre-lavage est nécessaire.

Le filtre dispose également de purges d'eau et d'air manuelles. Elles permettent notamment d'évacuer l'air présent dans la cuve et de faciliter la vidange du filtre lors des opérations d'entretien ou d'hivernage.

Une gamme de 6 à 30 m³/h

Les filtres AstralPool Cantabric Side sont disponibles en plusieurs diamètres afin d'adapter la surface de filtration au débit nécessaire pour l'installation.

Caractéristiques techniques

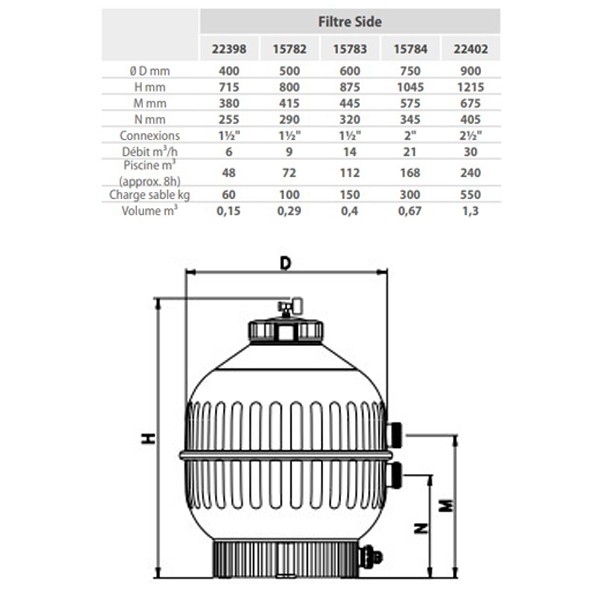

Dimensions des filtres Cantabric Side

Quelle quantité de sable utiliser ?

La quantité de sable nécessaire dépend directement du diamètre de la cuve. Les charges indiquées pour la gamme Cantabric Side sont les suivantes :

• Ø400 mm : 60 kg de sable
• Ø500 mm : 100 kg de sable
• Ø600 mm : 150 kg de sable
• Ø750 mm : 300 kg de sable
• Ø900 mm : 550 kg de sable

Le fabricant recommande une granulométrie comprise entre 0,4 et 0,8 mm. La charge filtrante est à prévoir séparément.

Quel filtre Cantabric Side choisir ?

Le choix du modèle doit être réalisé principalement en fonction du débit nécessaire à l'installation. La gamme propose des débits de 6, 9, 14, 21 et 30 m³/h.

Les modèles Ø400, Ø500 et Ø600 sont équipés d'un raccordement de vanne en 1"1/2. Le Ø750 utilise un raccordement de 2", tandis que le Ø900 utilise un raccordement de 2"1/2.

Le volume de la piscine peut également être pris en compte. Les données AstralPool indiquent, à titre approximatif pour un renouvellement sur 8 heures, des volumes de bassin de 48, 72, 112, 168 et 240 m³ pour les cinq modèles.

Installation du filtre

Le filtre doit être installé sur une surface stable, plane et adaptée au poids de l'ensemble. La vanne latérale, le manomètre et les différents points de purge doivent rester accessibles.

Les canalisations doivent être raccordées en respectant les diamètres prévus pour le modèle choisi. Il convient également de prévoir un accès suffisant pour effectuer les opérations de contre-lavage, de rinçage, de vidange et d'entretien.

Avant toute intervention sur la vanne multivoies, arrêter la pompe et s'assurer que le filtre n'est plus sous pression.

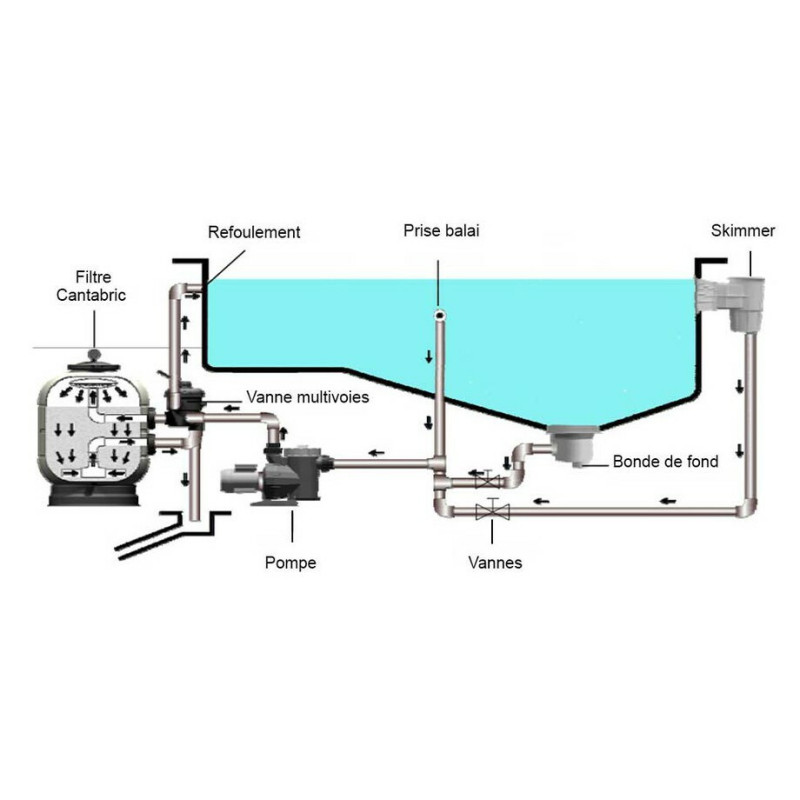

Contre-lavage du filtre à sable

Au cours du fonctionnement, le sable retient progressivement les impuretés présentes dans l'eau. Le média filtrant se charge alors et la pression relevée au manomètre augmente.

Le contre-lavage permet de nettoyer le lit filtrant en faisant circuler l'eau dans le sens inverse du fonctionnement normal. Les impuretés sont alors évacuées vers l'égout.

Après le contre-lavage, une phase de rinçage permet de remettre correctement le média filtrant en place avant de repasser en position filtration.

Entretien et hivernage

La conception du Cantabric avec ses purges d'eau et d'air manuelles facilite les opérations d'entretien et de vidange.

Pour l'hivernage, il est nécessaire d'évacuer l'eau présente dans le filtre et de protéger l'installation contre les risques liés au gel. Les différents points bas du circuit hydraulique doivent également être pris en compte.

La vanne multivoies doit toujours être manipulée pompe arrêtée.

Pourquoi choisir le filtre à sable AstralPool Cantabric Side ?

• Cuve en résine thermoplastique injectée
• Conception assemblée par électro-soudage
• Vanne Side 6 positions
• Débits disponibles de 6 à 30 m³/h
• Diamètres de cuve de 400 à 900 mm
• Manomètre inclus
• Purges d'eau et d'air manuelles
• Granulométrie de sable recommandée de 0,4 à 0,8 mm
• Pression maximale de travail : 2,5 bar
• Fabrication européenne
• Garantie 10 ans sur la cuve selon les conditions applicables

Questions fréquentes sur le filtre AstralPool Cantabric Side

Quels sont les débits disponibles pour le Cantabric Side ?

La gamme Cantabric Side propose cinq débits : 6, 9, 14, 21 et 30 m³/h, correspondant respectivement aux cuves de 400, 500, 600, 750 et 900 mm.

Quelle quantité de sable faut-il pour un filtre Cantabric Side ?

La charge de sable recommandée varie selon le modèle : 60 kg pour le Ø400, 100 kg pour le Ø500, 150 kg pour le Ø600, 300 kg pour le Ø750 et 550 kg pour le Ø900.

Quelle granulométrie de sable utiliser ?

AstralPool recommande une granulométrie de sable comprise entre 0,4 et 0,8 mm.

Le filtre Cantabric Side est-il livré avec une vanne ?

Les modèles Side sont proposés avec une vanne multivoies dont le diamètre de raccordement dépend du modèle : 1"1/2 pour les Ø400, Ø500 et Ø600, 2" pour le Ø750 et 2"1/2 pour le Ø900. Le modèle Ø900 doit toutefois être vérifié selon la référence commercialisée, car la fiche technique Fluidra 2022 le référence « sans vanne ».

À quoi sert le manomètre ?

Le manomètre permet de surveiller la pression de fonctionnement du filtre. Une augmentation de la pression par rapport à la valeur observée avec un filtre propre indique généralement que le média filtrant s'est chargé en impuretés et qu'un contre-lavage peut être nécessaire.

À quoi servent les purges d'eau et d'air ?

Les purges manuelles permettent de faciliter l'évacuation de l'air et de l'eau présents dans le filtre, notamment lors des opérations d'entretien, de vidange et d'hivernage.

Quelle est la pression maximale du Cantabric ?

La pression maximale de travail indiquée pour la gamme Cantabric est de 2,5 bar.

Quelle est la garantie du filtre Cantabric ?

La cuve du filtre AstralPool Cantabric bénéficie d'une garantie de 10 ans, selon les conditions de garantie applicables au produit.
