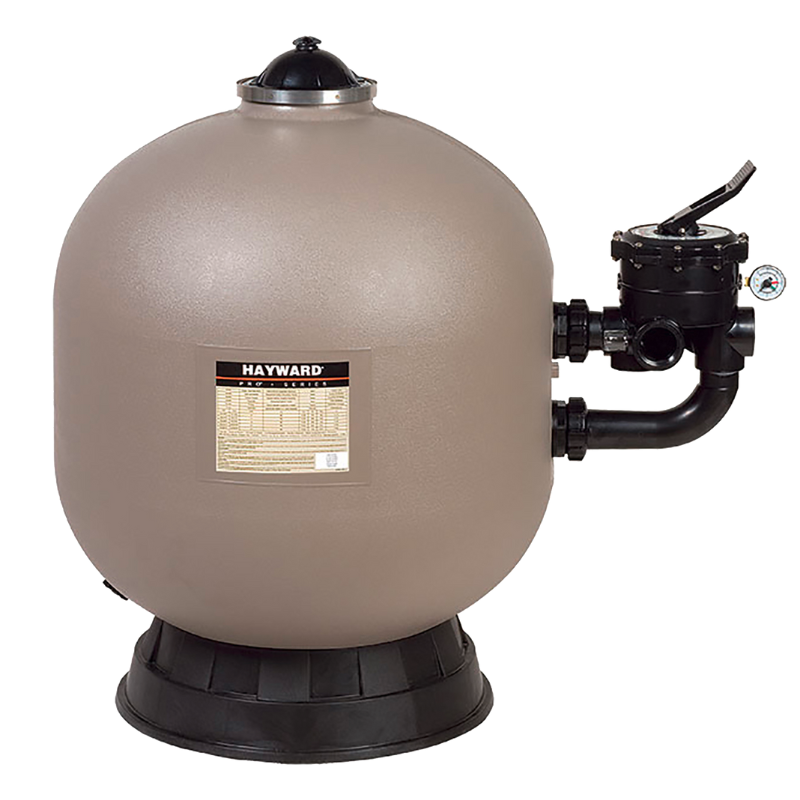

Filtre à sable piscine Hayward ProSeries HB – Vanne Side
- Garantie 3 ans*
- Garantie 5 ans*
- Fiable
- Résistant
- Performant
- Filtre à sable Hayward ProSeries™ HB Side avec vanne latérale Vari-Flo™ 6 positions
- 4 débits disponibles : 10, 14, 22 et 30 m³/h
- Cuve en polyéthylène soufflé résistante jusqu'à 3,5 bar
- Compatible avec l'eau salée et résistante aux intempéries
- Finesse de filtration annoncée de 40 à 50 microns
- Crépines montées sur rotule pour faciliter la maintenance
- Granulométrie du média filtrant : 0,4 à 0,8 mm
- Pression de fonctionnement : 0,5 à 1,3 bar
- Température maximale de l'eau : 40 °C
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Descriptif

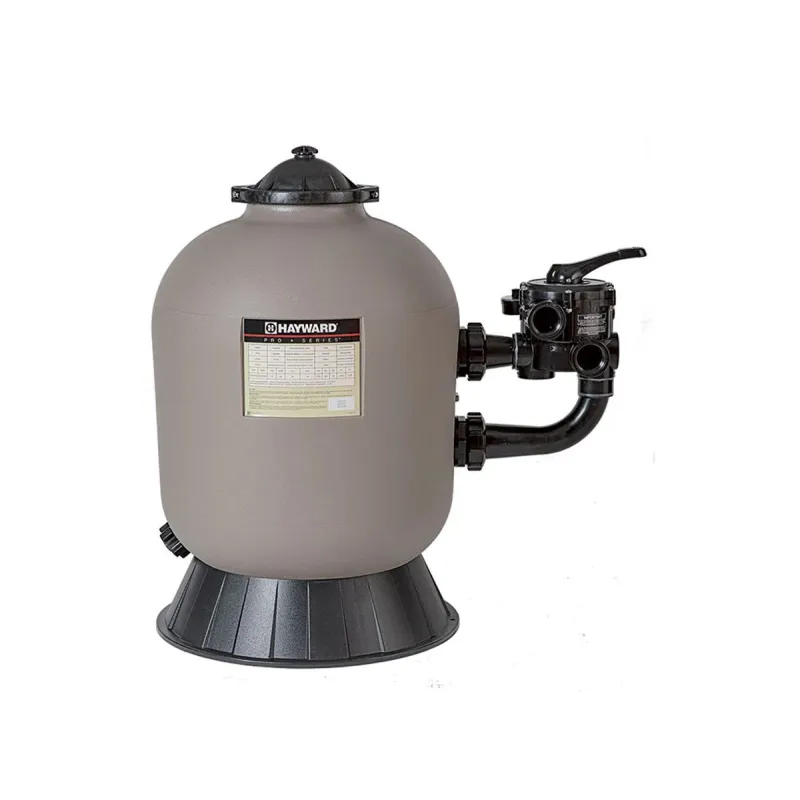

Filtre à sable Hayward ProSeries™ HB Side
Le filtre à sable Hayward ProSeries™ HB Side est conçu pour assurer une filtration efficace et fiable de l'eau de piscine. Cette gamme se distingue par sa vanne multi-voies installée sur le côté de la cuve, une configuration qui facilite l'accès à l'ouverture supérieure du filtre pour le remplissage et l'entretien du média filtrant.
La gamme ProSeries™ HB Side associe une cuve robuste en polyéthylène soufflé, une vanne Vari-Flo™ 6 positions et un système de crépines montées sur rotule. Elle est disponible en quatre capacités de filtration afin de s'adapter à différentes configurations de piscines et d'installations hydrauliques.
Une cuve Hayward robuste en polyéthylène soufflé
La cuve du filtre ProSeries™ HB Side est fabriquée en polyéthylène soufflé. Cette conception offre une bonne résistance aux pressions élevées, aux produits de traitement de l'eau et aux conditions extérieures.
- Cuve en polyéthylène soufflé
- Pression maximale : 3,5 bar
- Pression de fonctionnement : 0,5 à 1,3 bar
- Température maximale de l'eau : 40 °C
- Cuve adaptée à l'eau salée
- Résistance aux intempéries pour une installation possible en extérieur
- Cuve fabriquée selon le standard NSF
Vanne latérale Vari-Flo™ 6 positions
Le ProSeries™ HB Side est équipé d'une vanne Vari-Flo™ 6 positions montée sur le côté de la cuve. Cette configuration Side permet de conserver l'accès à l'ouverture supérieure du filtre sans avoir à démonter la vanne pour intervenir sur le média filtrant.
La vanne multi-voies permet de sélectionner les différentes fonctions nécessaires au fonctionnement et à l'entretien du système de filtration : filtration, contre-lavage, rinçage, vidange, recirculation et fermeture.
La pompe doit impérativement être arrêtée avant toute modification de la position de la vanne.
Une maintenance facilitée
La conception du ProSeries™ HB Side a été pensée pour simplifier les opérations d'entretien. Le collier de démontage permet d'accéder facilement au média filtrant depuis la partie supérieure de la cuve, tandis que les crépines montées sur rotule facilitent les opérations de maintenance.
Le filtre dispose également d'un drain équipé d'un bouchon de grande dimension. La configuration Side facilite ainsi les interventions sur le média filtrant sans nécessiter le démontage de la vanne latérale.
Une filtration fine de 40 à 50 microns
Le filtre à sable Hayward ProSeries™ HB Side offre une finesse de filtration comprise entre 40 et 50 microns. Le choix du diamètre et du débit du filtre doit être réalisé en fonction des caractéristiques de la piscine, du débit réel de la pompe et de l'ensemble de l'installation hydraulique.
Le média filtrant utilisé doit présenter une granulométrie comprise entre 0,4 et 0,8 mm.
Les différentes versions du Hayward ProSeries™ HB Side
La gamme ProSeries™ HB Side comprend quatre modèles. Les principales caractéristiques sont regroupées dans le tableau ci-dessous.
| Référence | Débit | Diamètre | Raccordement | Surface filtrante | Sable | Poids à vide |
|---|---|---|---|---|---|---|
| S210SXE | 10 m³/h | 510 mm | 1" 1/2 | 0,20 m² | 100 kg | 17 kg |
| S244SXE | 14 m³/h | 612 mm | 1" 1/2 | 0,28 m² | 150 kg | 24 kg |
| S0310SXE | 22 m³/h | 762 mm | 2" | 0,45 m² | 250 kg | 35 kg |
| S0360SXE | 30 m³/h | 895 mm | 2" | 0,64 m² | 350 kg | 61 kg |
Dimensions des filtres ProSeries™ HB Side
| Référence | Débit | A | B | C | D | E |
|---|---|---|---|---|---|---|
| S210SXE | 10 m³/h | 510 mm | 498 mm | 521 mm | 825 mm | 810 mm |
| S244SXE | 14 m³/h | 612 mm | 594 mm | 521 mm | 875 mm | 920 mm |
| S0310SXE | 22 m³/h | 762 mm | 725 mm | 585 mm | 1070 mm | 1008 mm |
| S0360SXE | 30 m³/h | 895 mm | 880 mm | 585 mm | 1230 mm | 1147 mm |
Attention : il faut prévoir une hauteur de dégagement minimale de 650 mm au-dessus du filtre afin de permettre son ouverture et les opérations de maintenance.
Caractéristiques techniques
| Gamme | Hayward ProSeries™ HB Side |
|---|---|
| Type de filtre | Filtre à sable avec vanne latérale |
| Vanne | Vari-Flo™ 6 positions |
| Matériau de la cuve | Polyéthylène soufflé |
| Débits disponibles | 10, 14, 22 et 30 m³/h |
| Pression de fonctionnement | 0,5 à 1,3 bar |
| Pression maximale | 3,5 bar |
| Température maximale de l'eau | 40 °C |
| Granulométrie du média filtrant | 0,4 à 0,8 mm |
| Finesse de filtration | 40 à 50 microns |
| Compatibilité eau salée | Oui |
| Installation extérieure | Oui, cuve résistante aux intempéries |
Comment entretenir le filtre à sable Hayward ProSeries HB Side ?
Le bon entretien du filtre permet de maintenir ses performances de filtration. La pression indiquée par le manomètre doit être surveillée afin de détecter l'encrassement progressif du média filtrant.
Lorsqu'un contre-lavage est nécessaire, la pompe doit être arrêtée avant de changer la position de la vanne. Après le contre-lavage, un rinçage du média permet de remettre le filtre en position de filtration.
Lors du remplissage du filtre, le média filtrant doit être introduit par l'ouverture supérieure de la cuve. Il est recommandé de remplir préalablement la cuve à moitié avec de l'eau avant d'ajouter progressivement le média filtrant afin de protéger les éléments internes du filtre.
Quel filtre ProSeries HB Side choisir ?
Le choix du modèle dépend principalement du débit nécessaire à l'installation, du volume de la piscine et des caractéristiques de la pompe et du réseau hydraulique. Les quatre modèles permettent de couvrir une plage de débits de 10 à 30 m³/h.
- S210SXE : 10 m³/h, diamètre 510 mm et 100 kg de sable.
- S244SXE : 14 m³/h, diamètre 612 mm et 150 kg de sable.
- S0310SXE : 22 m³/h, diamètre 762 mm et 250 kg de sable.
- S0360SXE : 30 m³/h, diamètre 895 mm et 350 kg de sable.
Pour sélectionner correctement un filtre, il est important de tenir compte du débit réel de la pompe, des pertes de charge de l'installation et du temps nécessaire au renouvellement complet de l'eau du bassin.
FAQ – Filtre à sable Hayward ProSeries™ HB Side
Quels sont les débits disponibles ?
La gamme Hayward ProSeries™ HB Side est disponible en 10, 14, 22 et 30 m³/h.
Quelle quantité de sable faut-il utiliser ?
La charge de sable dépend du modèle : 100 kg pour le 10 m³/h, 150 kg pour le 14 m³/h, 250 kg pour le 22 m³/h et 350 kg pour le 30 m³/h.
Quelle granulométrie de sable utiliser ?
Hayward indique une granulométrie du média filtrant comprise entre 0,4 et 0,8 mm.
Le ProSeries HB Side est-il compatible avec une piscine au sel ?
Oui. La cuve en polyéthylène soufflé est indiquée comme adaptée à l'eau salée.
Le filtre peut-il être installé en extérieur ?
Oui. La cuve est résistante aux intempéries et le filtre peut être installé en extérieur.
Quelle est la différence entre un filtre Side et un filtre Top ?
Sur le modèle Side, la vanne multi-voies est installée sur le côté de la cuve. Cette configuration permet notamment de conserver l'accès à l'ouverture supérieure du filtre pour faciliter le remplissage et la maintenance du média filtrant.
À quoi sert la vanne Vari-Flo™ 6 positions ?
La vanne permet de sélectionner les différentes fonctions du filtre, notamment la filtration, le contre-lavage, le rinçage, la vidange, la recirculation et la fermeture. La pompe doit être arrêtée avant chaque changement de position.
Quelle hauteur faut-il prévoir au-dessus du filtre ?
Hayward recommande de prévoir au minimum 650 mm de dégagement au-dessus du filtre afin de permettre son ouverture.
