Filtre à sable piscine AstralPool Vesubio – Couvercle boulonné
- Garantie 5 ans*
-
Fabriqué en Europe
- Maintenance facile
- Vanne multivoies 6 positions
- Cuve ultra-résistante
- Filtre à sable AstralPool Vesubio avec vanne multivoies 6 positions
- Cuve en polyester renforcé de fibre de verre par projection simultanée de résine et de fibre
- Gamme de Ø500 à Ø900 mm
- Débits de filtration de 9 à 32 m³/h
- Couvercle transparent boulonné pour un accès facilité à la cuve
- Équipé d'un manomètre et de purges d'air et d'eau
- Vanne multivoies 6 positions
- Hauteur de lit filtrant de 0,6 m
- Pression maximale de travail : 2,5 kg/cm²
- Charge de sable de 95 à 415 kg selon le modèle
- Fabrication européenne
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Descriptif

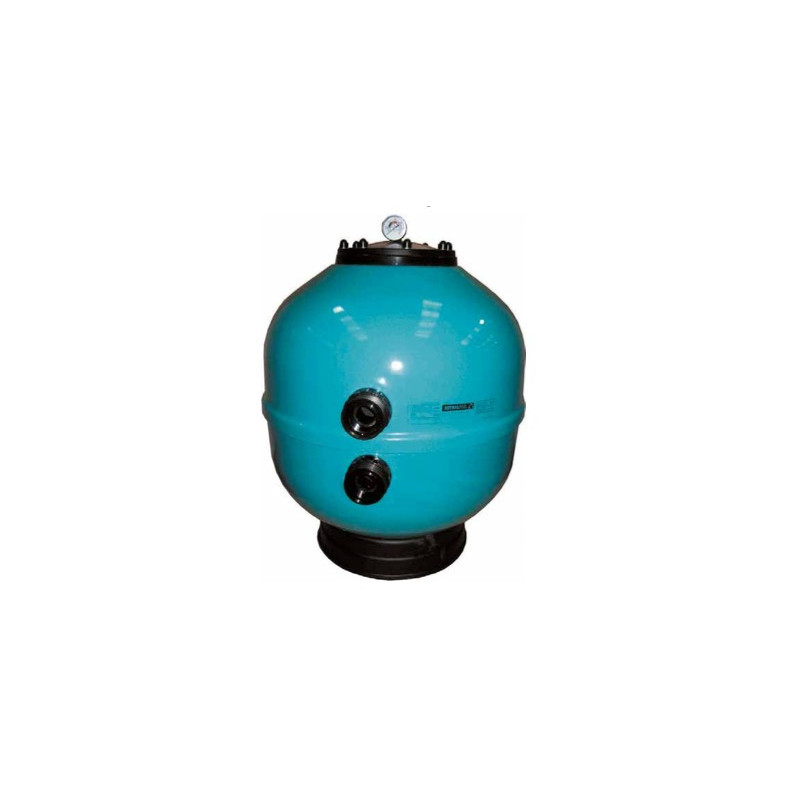

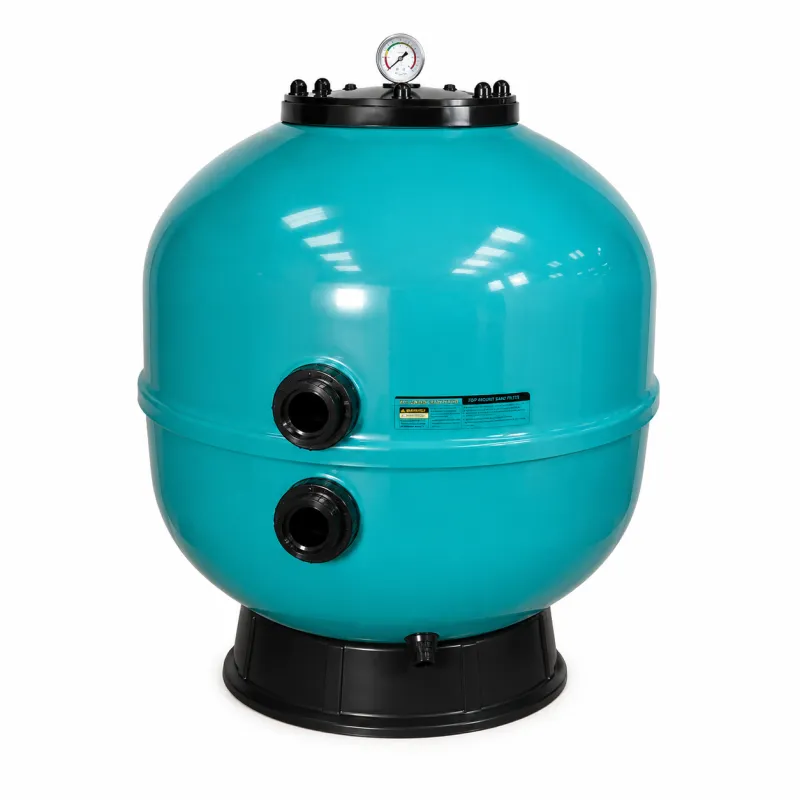

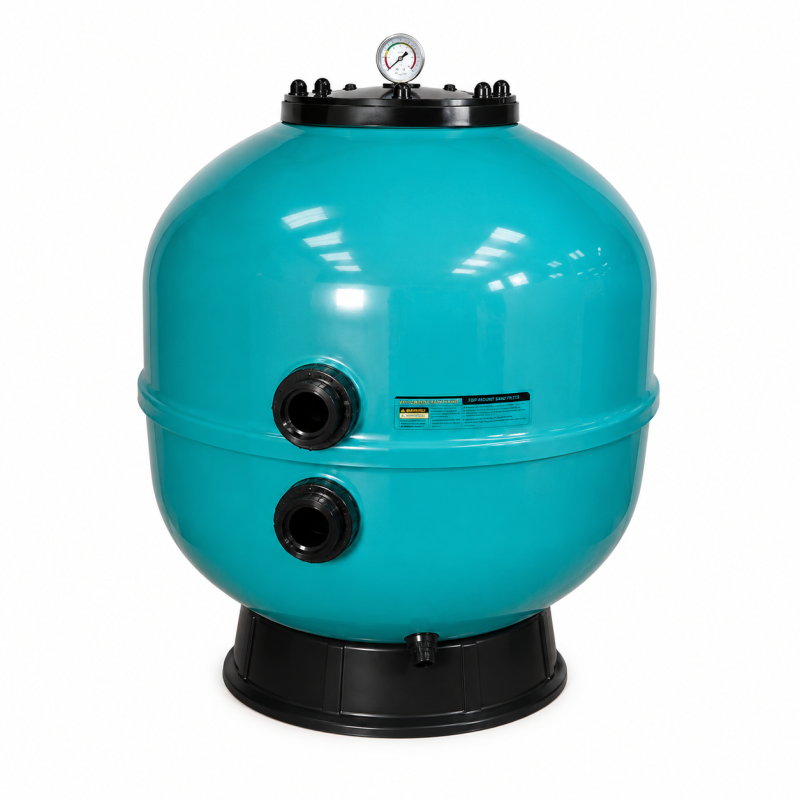

Filtre à sable piscine AstralPool Vesubio – Couvercle boulonné
Le filtre à sable AstralPool Vesubio est un filtre laminé conçu pour assurer la filtration de l'eau des piscines. Sa cuve est fabriquée en polyester renforcé de fibre de verre grâce à une projection simultanée de résine et de fibre de verre, une conception adaptée aux contraintes d'une installation de filtration sous pression.
La gamme Vesubio proposée pour les installations de piscine couvre plusieurs diamètres de cuve et permet d'obtenir des débits de filtration allant de 9 à 32 m³/h. Le filtre est équipé d'un couvercle transparent boulonné, d'une vanne multivoies 6 positions, d'un manomètre ainsi que de purges d'air et d'eau.
Une cuve en polyester renforcé de fibre de verre
La cuve du Vesubio est fabriquée en polyester renforcé de fibre de verre. Le fabricant utilise une projection simultanée de résine et de fibre de verre pour réaliser la structure du filtre.
Cette construction laminée permet d'obtenir une cuve adaptée au fonctionnement sous pression. La pression maximale de travail indiquée pour la gamme est de 2,5 kg/cm².
Un couvercle transparent boulonné
Le Vesubio dispose d'un couvercle transparent boulonné. Sa conception offre une bonne résistance et une parfaite étanchéité tout en permettant d'accéder à l'intérieur du filtre pour les opérations d'entretien.
Le couvercle constitue également un point d'accès pratique pour contrôler le média filtrant et intervenir dans la cuve lorsque cela est nécessaire.
Une vanne multivoies 6 positions
Le filtre AstralPool Vesubio est équipé d'une vanne multivoies 6 positions permettant de gérer les différentes fonctions nécessaires au fonctionnement et à l'entretien du système de filtration.
- Filtration : fonctionnement normal pour filtrer l'eau de la piscine
- Lavage : nettoyage du média filtrant par contre-courant
- Rinçage : rinçage du média après le lavage
- Vidange : évacuation de l'eau sans passage par le filtre
- Recirculation : circulation de l'eau sans filtration
- Fermeture : arrêt de la circulation au niveau du filtre
La pompe doit toujours être arrêtée avant toute manipulation de la vanne.
Manomètre et purges d'air et d'eau
Le Vesubio est équipé d'un manomètre permettant de contrôler la pression de fonctionnement du filtre. La surveillance de la pression permet notamment de suivre l'état d'encrassement du média filtrant.
Le filtre dispose également de purges d'air et d'eau. Elles facilitent les opérations de mise en service, de vidange et d'entretien de la cuve.
Une hauteur filtrante de 0,6 m
La gamme Vesubio bénéficie d'une hauteur filtrante de 0,6 m. La hauteur du lit de filtration constitue un élément important dans les performances du système, avec la granulométrie du média et la vitesse de passage de l'eau.
Pour les modèles de la gamme, le fabricant indique une vitesse de filtration de référence de 50 m³/h/m².

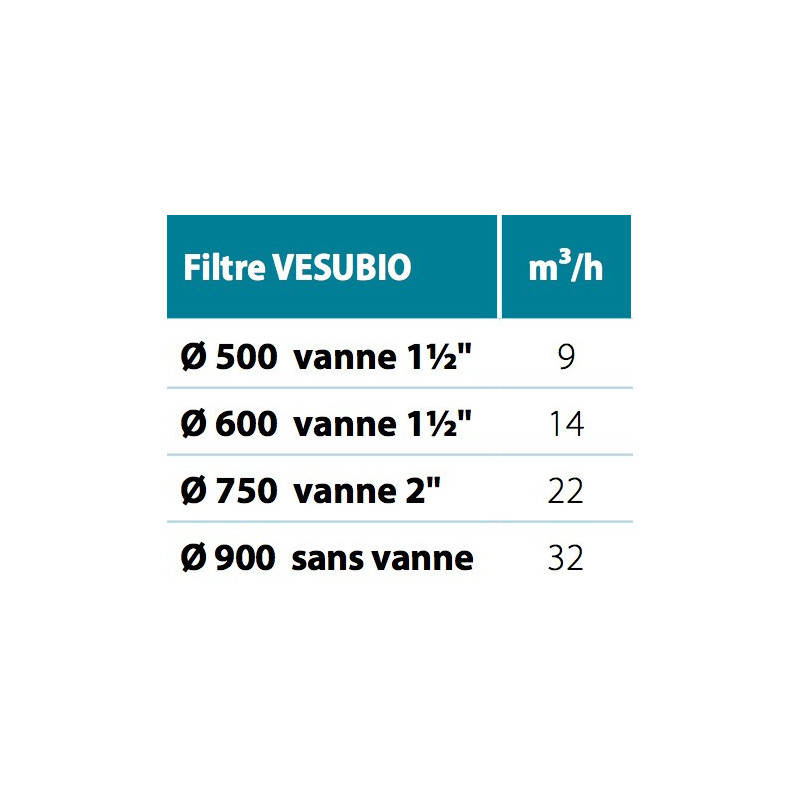

Les modèles AstralPool Vesubio
La gamme Vesubio destinée aux installations de piscine est disponible en plusieurs diamètres. Le débit augmente avec la surface de filtration afin de répondre aux besoins des différentes installations.
| Modèle | Diamètre | Débit | Charge de sable | Poids net | Volume de piscine indicatif |
|---|---|---|---|---|---|
| Vesubio Ø500 | 500 mm | 9 m³/h | 95 kg | 20 kg | 72 m³ |
| Vesubio Ø600 | 600 mm | 14 m³/h | 148 kg | 23 kg | 112 m³ |
| Vesubio Ø750 | 750 mm | 22 m³/h | 245 kg | 32 kg | 176 m³ |
| Vesubio Ø900 | 900 mm | 32 m³/h | 415 kg | 48 kg | 256 m³ |

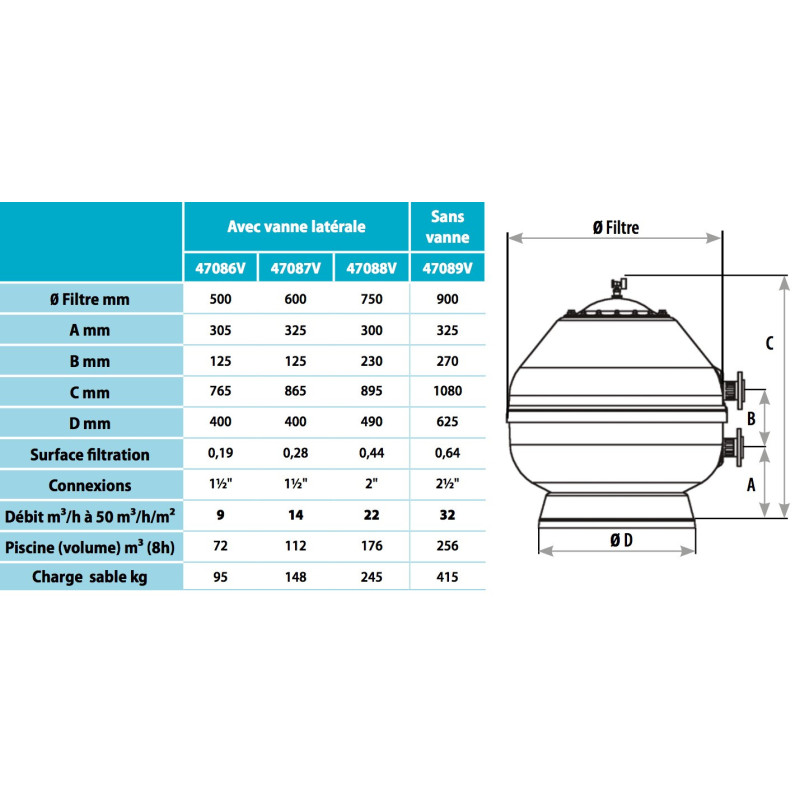

Caractéristiques techniques
| Caractéristique | Ø500 | Ø600 | Ø750 | Ø900 |
|---|---|---|---|---|
| Diamètre de cuve | 500 mm | 600 mm | 750 mm | 900 mm |
| Débit | 9 m³/h | 14 m³/h | 22 m³/h | 32 m³/h |
| Surface filtrante théorique | 0,196 m² | 0,283 m² | 0,442 m² | 0,636 m² |
| Vitesse de filtration | 50 m³/h/m² | 50 m³/h/m² | 50 m³/h/m² | 50 m³/h/m² |
| Charge de sable | 95 kg | 148 kg | 245 kg | 415 kg |
| Granulométrie du sable | 0,4 à 0,8 mm | |||
| Poids net | 20 kg | 23 kg | 32 kg | 48 kg |
| Pression maximale de travail | 2,5 kg/cm² | |||
| Hauteur filtrante | 0,6 m | |||
| Matériau de la cuve | Polyester renforcé de fibre de verre | |||
| Couvercle | Transparent boulonné | |||
| Vanne | Multivoies 6 positions | |||
| Manomètre | Inclus | |||
| Purges | Air et eau | |||
| Fabrication | Europe | |||
Quel filtre Vesubio choisir ?
Le choix du filtre doit être réalisé en fonction du débit nécessaire à l'installation et du dimensionnement global du circuit hydraulique.
Le Vesubio Ø500 offre un débit de 9 m³/h, le Ø600 atteint 14 m³/h, le Ø750 22 m³/h et le Ø900 32 m³/h.
Le fabricant indique à titre indicatif des volumes de piscine de 72, 112, 176 et 256 m³ pour ces quatre modèles. Ces valeurs correspondent à un dimensionnement basé sur un renouvellement du volume du bassin en 8 heures et doivent être considérées avec les caractéristiques réelles de l'installation.
Le débit réel de la pompe, les pertes de charge, les diamètres des canalisations et le temps de filtration doivent également être pris en compte lors du dimensionnement.
Quelle quantité de sable utiliser ?
La quantité de sable nécessaire dépend du diamètre de la cuve :
- Vesubio Ø500 : 95 kg
- Vesubio Ø600 : 148 kg
- Vesubio Ø750 : 245 kg
- Vesubio Ø900 : 415 kg
Le fabricant indique une granulométrie de sable comprise entre 0,4 et 0,8 mm.
Le sable n'est pas compris avec le filtre et doit être prévu séparément.
Installation du filtre Vesubio
Le filtre doit être installé sur une surface stable et parfaitement horizontale. Le local technique doit disposer d'une ventilation adaptée et de moyens permettant d'évacuer l'eau en cas de fuite ou d'incident.
Il est important de conserver un espace libre suffisant autour et au-dessus du filtre afin de permettre les inspections périodiques et les éventuelles interventions à l'intérieur de la cuve.
Le fabricant recommande notamment de prévoir au minimum 0,6 m d'espace libre autour du filtre et 0,8 m au-dessus pour permettre les interventions.
Remplissage du filtre avec le média filtrant
Le filtre doit être installé à son emplacement définitif avant d'être rempli de sable.
Avant le remplissage, une vérification hydraulique de l'installation doit être réalisée afin de s'assurer que les raccordements sont correctement assemblés et qu'il n'existe aucune fuite.
La cuve est ensuite remplie environ à moitié d'eau avant l'introduction progressive du média filtrant. Le sable doit être réparti sur toute la surface du filtre et introduit avec précaution afin de ne pas endommager les composants internes.
Après le remplissage, le filtre doit être lavé avant de commencer le cycle normal de filtration.
Quand effectuer le contre-lavage ?
Au cours du fonctionnement, le lit filtrant retient les impuretés présentes dans l'eau. Ces résidus finissent par réduire les passages d'eau dans le média et provoquent une augmentation de la pression à l'entrée du filtre.
Le fabricant recommande de surveiller les pressions d'entrée et de sortie et d'effectuer un lavage lorsque la différence de pression atteint la valeur prévue pour le filtre.
Pour les filtres équipés d'une plaque de crépines, la documentation recommande un lavage lorsque la différence de pression atteint 0,6 bar, sans dépasser 0,8 bar.
Procédure de lavage
Le lavage doit toujours être réalisé avec la pompe arrêtée avant la manipulation des vannes.
- Arrêter la pompe.
- Positionner les vannes sur la fonction Lavage.
- Redémarrer la pompe.
- Effectuer le lavage pendant environ 7 minutes, à une vitesse comprise entre 40 et 50 m³/h/m².
- Observer l'eau évacuée afin de contrôler son niveau de propreté.
- Arrêter la pompe avant toute modification de la position des vannes.
Le fabricant recommande de ne pas dépasser une vitesse de lavage de 50 m³/h/m² afin d'éviter l'expulsion du sable par l'évacuation et de préserver le filtre.
Rinçage après le lavage
Après chaque lavage, une opération de rinçage permet d'éliminer les résidus qui pourraient être restés dans le système de collecte.
La durée recommandée pour le rinçage est d'environ 3 minutes. La pompe doit être arrêtée avant de modifier la position des vannes.
Entretien du filtre
Le bon état des différents composants du filtre contribue à maintenir la qualité de filtration. Les joints et pièces détériorés doivent être remplacés si nécessaire.
Pour nettoyer la cuve et les composants, le fabricant recommande d'utiliser simplement de l'eau et du savon. Les solvants ne doivent pas être utilisés sur les composants plastiques.
Le média filtrant doit être remplacé périodiquement en fonction de son état et des recommandations applicables à l'installation.
Hivernage du filtre Vesubio
Pour préparer le filtre à l'hivernage, le fabricant recommande d'effectuer un lavage puis un rinçage du filtre avant l'arrêt de l'installation.
- Effectuer un lavage et un rinçage.
- Arrêter les pompes.
- Vidanger l'eau présente dans le filtre.
- Fermer les vannes d'aspiration et de retour afin d'isoler le filtre.
- Retirer le couvercle afin de conserver la cuve ventilée pendant la période d'inactivité.
- Vidanger les canalisations afin de les protéger contre le gel.
Pourquoi choisir le filtre à sable AstralPool Vesubio ?
- Cuve en polyester renforcé fibre de verre
- Fabrication par projection simultanée de résine et de fibre
- Couvercle transparent boulonné
- Vanne multivoies 6 positions
- Manomètre et purges d'air et d'eau
- Hauteur filtrante de 0,6 m
- Débits de 9 à 32 m³/h
- Diamètres de 500 à 900 mm
- Pression maximale de travail de 2,5 kg/cm²
- Fabrication européenne
Questions fréquentes sur le filtre AstralPool Vesubio
Quels sont les modèles Vesubio disponibles ?
La gamme destinée aux piscines comprend les modèles Ø500, Ø600, Ø750 et Ø900 mm, avec des débits respectifs de 9, 14, 22 et 32 m³/h.
Quelle quantité de sable faut-il pour un Vesubio ?
La charge de sable recommandée est de 95 kg pour le Ø500, 148 kg pour le Ø600, 245 kg pour le Ø750 et 415 kg pour le Ø900.
Quelle granulométrie de sable utiliser ?
La documentation Fluidra indique une granulométrie de sable comprise entre 0,4 et 0,8 mm.
Le sable est-il fourni avec le filtre ?
Non. Le média filtrant doit être acheté séparément et la quantité doit être adaptée au diamètre du filtre.
Quelle est la pression maximale du filtre Vesubio ?
La pression maximale de travail indiquée pour la gamme est de 2,5 kg/cm².
À quoi sert le couvercle transparent boulonné ?
Le couvercle permet d'accéder à l'intérieur de la cuve pour les opérations de contrôle, de remplissage et de maintenance. Sa conception transparente permet également une inspection visuelle du filtre.
Quand faut-il effectuer un contre-lavage ?
Le filtre doit être lavé lorsque le média filtrant s'est suffisamment chargé en impuretés pour provoquer une augmentation de la différence de pression. La documentation recommande une intervention à partir de 0,6 bar de différence pour les filtres équipés d'une plaque de crépines, sans dépasser 0,8 bar.
Combien de temps dure le lavage du filtre ?
La documentation recommande une durée de lavage d'environ 7 minutes, avec une vitesse comprise entre 40 et 50 m³/h/m².
Combien de temps dure le rinçage ?
Après le lavage, le rinçage est recommandé pendant environ 3 minutes afin d'éliminer les résidus pouvant rester dans le système de collecte.
Quelle est la hauteur de filtration du Vesubio ?
La hauteur filtrante indiquée pour la gamme est de 0,6 m.
