Filtre à sable piscine AstralPool Berlin
- Garantie 5 ans
-
Fabriqué en Europe
- Fiable
- Efficace
- Résistant
- Filtre à sable bobiné AstralPool Berlin en polyester renforcé de fibre de verre
- Gamme de Ø500 à Ø1200 mm
- Débits de 9 à 56 m³/h selon le modèle
- Finition bobinée avec vernis transparent de protection en polyuréthane
- Couvercle injecté à visser de Ø230 mm jusqu'au Ø900 mm
- Équipé d'un manomètre et de purges manuelles d'air et d'eau
- Vanne multivoie latérale fournie sur les modèles Ø500, Ø600 et Ø750 mm
- Vitesse maximale de filtration : 50 m³/h/m²
- Compatible avec le sable et le verre filtrant
- Pression maximale : 2,5 bar
- Fabrication européenne
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Descriptif
Filtre à sable piscine AstralPool Berlin
Le filtre à sable AstralPool Berlin est un filtre bobiné conçu pour assurer une filtration efficace et durable de l'eau des piscines. Sa cuve est fabriquée en résine polyester renforcée de fibre de verre et bénéficie d'une finition bobinée recouverte d'un vernis transparent de polyuréthane destiné à la protéger contre la poussière.
La gamme Berlin couvre une large plage de débits avec des diamètres de 500 à 1200 mm. Les modèles disponibles permettent de répondre aussi bien aux besoins des piscines résidentielles qu'à des installations nécessitant des débits de filtration importants.

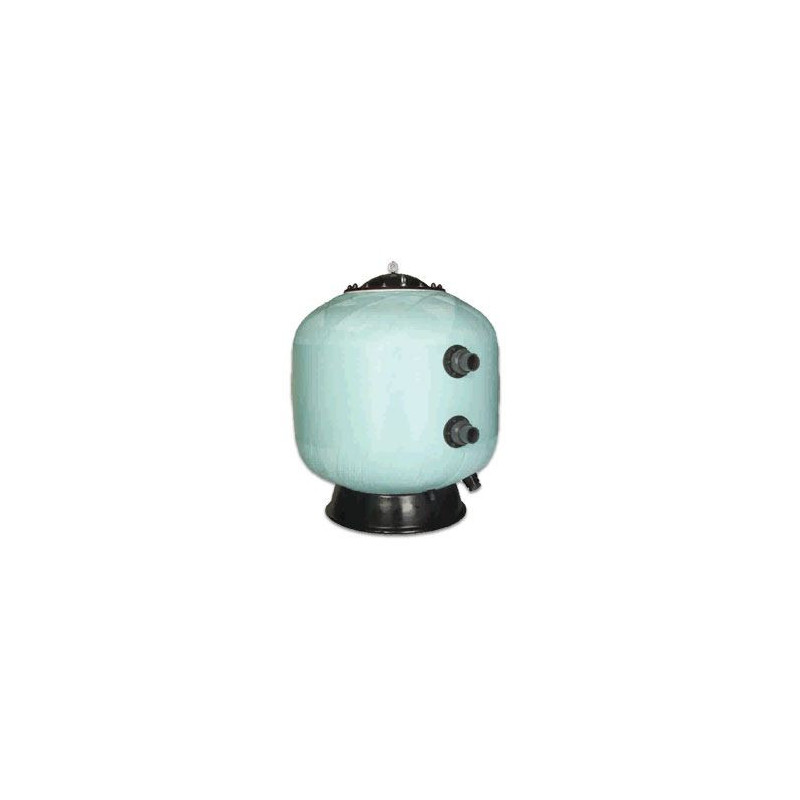

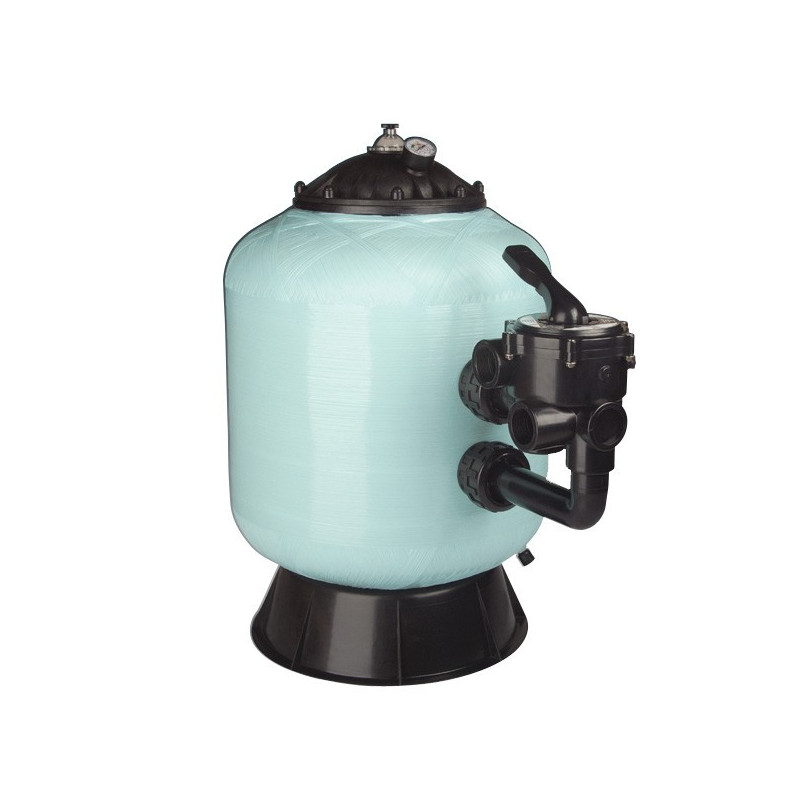

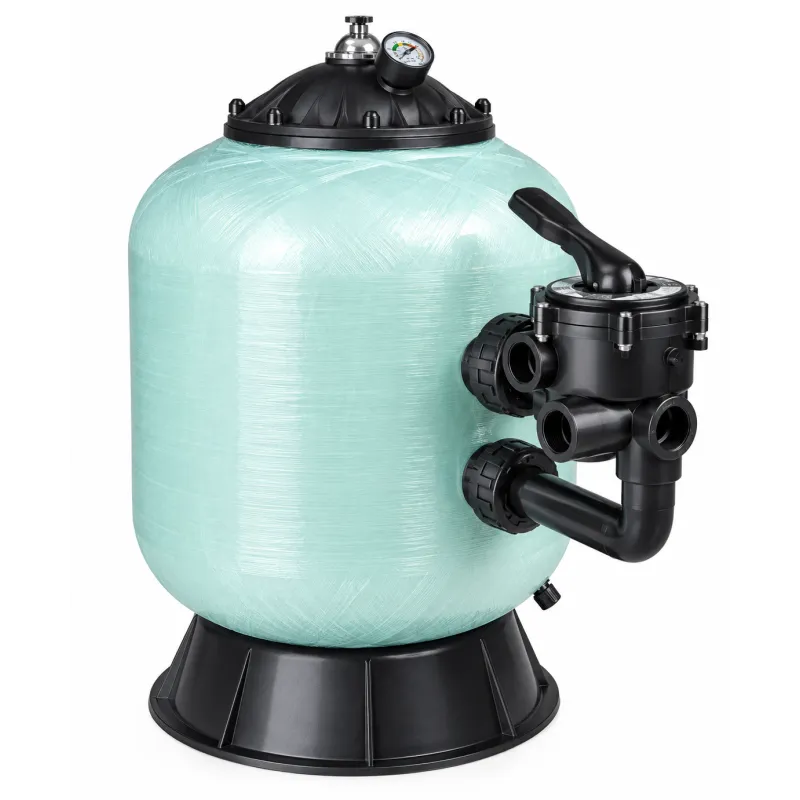

Selon le diamètre choisi, le filtre peut être proposé avec une vanne multivoie latérale ou sans vanne. Les modèles Ø500, Ø600 et Ø750 mm sont équipés d'une vanne latérale, tandis que les modèles de plus grand diamètre sont proposés sans vanne multivoie.
Une cuve bobinée en polyester et fibre de verre
La cuve du Berlin est fabriquée en résine polyester renforcée par fibre de verre. La technologie de bobinage apporte une structure résistante adaptée aux contraintes d'une installation de filtration.
La finition extérieure satinée et brillante est complétée par une protection transparente en vernis polyuréthane.
- Cuve en résine polyester et fibre de verre
- Construction bobinée
- Finition brillante et satinée
- Protection extérieure par vernis transparent de polyuréthane
- Fabrication européenne
- Pression maximale de fonctionnement : 2,5 bar
Couvercle à visser
Le filtre AstralPool Berlin est équipé d'un couvercle injecté à visser. Son diamètre est de 230 mm sur les modèles jusqu'au Ø900 mm.
Les modèles Ø1050 et Ø1200 mm disposent d'un couvercle supérieur de 400 mm, adapté aux dimensions plus importantes de ces cuves.
Le système d'ouverture permet d'accéder au média filtrant pour les opérations de remplissage, de contrôle et d'entretien.
Manomètre et purges manuelles
Le Berlin est équipé d'un manomètre permettant de surveiller la pression de fonctionnement du filtre. Des purges manuelles d'air et d'eau sont également prévues pour faciliter l'exploitation et l'entretien de la cuve.
- Manomètre de contrôle de pression
- Purge d'air manuelle
- Purge d'eau manuelle
- Accès au média filtrant par le couvercle supérieur
Une filtration jusqu'à 50 m³/h/m²
AstralPool indique une vitesse maximale de filtration de 50 m³/h/m² pour la gamme Berlin. Le débit nominal varie donc selon la surface filtrante du modèle sélectionné.
La gamme couvre ainsi des débits de 9 à 56 m³/h. Le choix du diamètre doit être réalisé en fonction du débit nécessaire, de la pompe et des caractéristiques hydrauliques de l'installation.
Les modèles AstralPool Berlin
| Référence | Diamètre | Débit | Raccordement | Vanne | Charge de sable | Pression max. |
|---|---|---|---|---|---|---|
| 00541 | Ø500 mm | 9 m³/h | 1"1/2 | Latérale | 100 kg | 2,5 bar |
| 00542 | Ø600 mm | 14 m³/h | 1"1/2 | Latérale | 175 kg | 2,5 bar |
| 00543 | Ø750 mm | 21 m³/h | 2" | Latérale | 300 kg | 2,5 bar |
| 00544 | Ø900 mm | 30 m³/h | 2"1/2 | Sans vanne | 525 kg | 2,5 bar |
| 00545 | Ø1050 mm | 43 m³/h | Ø75 | Sans vanne | 575 kg + 300 kg de gravier | 2,5 bar |
| 00546 | Ø1200 mm | 56 m³/h | Ø90 | Sans vanne | 800 kg + 300 kg de gravier | 2,5 bar |

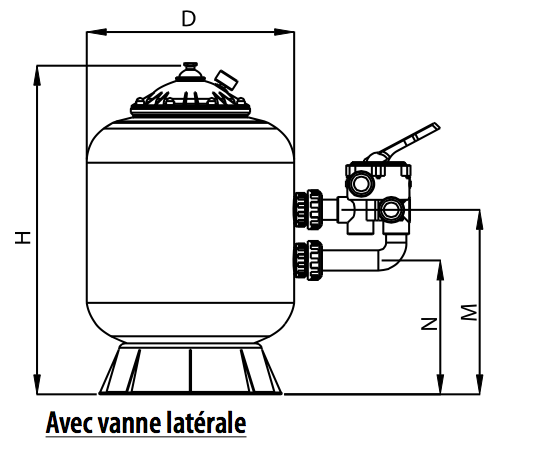

Dimensions des filtres Berlin
| Référence | Diamètre D | Hauteur H | Dimension M | Dimension N |
|---|---|---|---|---|
| 00541 | 500 mm | 805 mm | 450 mm | 325 mm |
| 00542 | 600 mm | 910 mm | 505 mm | 380 mm |
| 00543 | 750 mm | 1050 mm | 610 mm | 380 mm |
| 00544 | 900 mm | 1145 mm | 685 mm | 415 mm |
| 00545 | 1050 mm | 1300 mm | 810 mm | 500 mm |
| 00546 | 1200 mm | 1450 mm | 870 mm | 560 mm |
Charge de sable et média filtrant
Le filtre Berlin est compatible avec le sable et le verre filtrant. La quantité de média dépend du diamètre de la cuve et de la configuration du filtre.
| Diamètre | Charge de sable | Verre filtrant grade 1 | Verre filtrant grade 3 |
|---|---|---|---|
| Ø500 mm | 100 kg | 75 kg | — |
| Ø600 mm | 175 kg | 150 kg | — |
| Ø750 mm | 300 kg | 200 kg | 50 kg |
| Ø900 mm | 525 kg | 350 kg | 75 kg |
| Ø1050 mm | 575 kg + 300 kg de gravier | 600 kg | 175 kg |
| Ø1200 mm | 800 kg + 300 kg de gravier | 825 kg | 200 kg |
Pour les modèles Ø1050 et Ø1200 mm, la documentation distingue la charge de sable et la charge de gravier. Il convient donc de respecter la composition du lit filtrant préconisée pour le modèle concerné.
Vanne multivoie latérale selon le modèle
La configuration du filtre dépend de son diamètre. Les Berlin Ø500, Ø600 et Ø750 mm sont proposés avec une vanne multivoie latérale. Les modèles Ø900, Ø1050 et Ø1200 mm sont quant à eux proposés sans vanne multivoie.
| Diamètre | Débit | Vanne | Raccordement |
|---|---|---|---|
| Ø500 mm | 9 m³/h | Latérale | 1"1/2 |
| Ø600 mm | 14 m³/h | Latérale | 1"1/2 |
| Ø750 mm | 21 m³/h | Latérale | 2" |
| Ø900 mm | 30 m³/h | Sans vanne | 2"1/2 |
| Ø1050 mm | 43 m³/h | Sans vanne | Ø75 |
| Ø1200 mm | 56 m³/h | Sans vanne | Ø90 |
Caractéristiques techniques
| Gamme | AstralPool Berlin |
|---|---|
| Type | Filtre à sable bobiné |
| Matériau | Résine polyester renforcée de fibre de verre |
| Finition | Bobinée, brillante et satinée |
| Protection extérieure | Vernis transparent de polyuréthane |
| Diamètres disponibles | 500 à 1200 mm |
| Débits disponibles | 9 à 56 m³/h |
| Vitesse maximale de filtration | 50 m³/h/m² |
| Pression maximale | 2,5 bar |
| Couvercle | À visser, injecté |
| Diamètre du couvercle | 230 mm jusqu'au Ø900 ; 400 mm pour Ø1050 et Ø1200 |
| Manomètre | Oui |
| Purge d'air | Manuelle |
| Purge d'eau | Manuelle |
| Média compatible | Sable et verre filtrant |
| Fabrication | Europe |
| Norme | EN 16713-1 |
Comment choisir son filtre AstralPool Berlin ?
Le choix du modèle dépend principalement du débit nécessaire à l'installation. Le diamètre du filtre détermine sa surface filtrante et donc sa capacité de traitement à une vitesse de filtration donnée.
- Ø500 mm : 9 m³/h, idéal pour les installations nécessitant un débit modéré.
- Ø600 mm : 14 m³/h pour les installations nécessitant davantage de capacité de filtration.
- Ø750 mm : 21 m³/h avec raccordement 2".
- Ø900 mm : 30 m³/h, livré sans vanne multivoie.
- Ø1050 mm : 43 m³/h, raccordement Ø75, sans vanne.
- Ø1200 mm : 56 m³/h, raccordement Ø90, sans vanne.
Le débit du filtre doit être cohérent avec celui de la pompe et avec les caractéristiques du réseau hydraulique. Pour les modèles sans vanne, la vanne multivoie doit être sélectionnée séparément en fonction du débit et du raccordement de l'installation.
Entretien du filtre à sable Berlin
Le manomètre permet de surveiller la pression du filtre et de suivre l'encrassement progressif du média filtrant. Lorsque le filtre se charge en impuretés, un contre-lavage permet de nettoyer le média avant de remettre l'installation en position de filtration.
Les purges manuelles d'air et d'eau facilitent également les opérations d'entretien et de vidange du filtre.
Avant toute manipulation de la vanne multivoie, la pompe doit être arrêtée et le filtre doit être hors pression.
FAQ – Filtre à sable AstralPool Berlin
Quels sont les diamètres disponibles ?
La gamme AstralPool Berlin comprend des modèles de 500, 600, 750, 900, 1050 et 1200 mm de diamètre.
Quels sont les débits disponibles ?
Les débits vont de 9 à 56 m³/h selon le diamètre : 9 m³/h en Ø500, 14 m³/h en Ø600, 21 m³/h en Ø750, 30 m³/h en Ø900, 43 m³/h en Ø1050 et 56 m³/h en Ø1200.
Quels modèles sont équipés d'une vanne multivoie ?
Les modèles Ø500, Ø600 et Ø750 mm sont proposés avec une vanne multivoie latérale. Les modèles Ø900, Ø1050 et Ø1200 mm sont proposés sans vanne.
Quelle est la pression maximale du Berlin ?
La pression maximale de fonctionnement est de 2,5 bar.
Quel média filtrant peut-on utiliser ?
Le Berlin est compatible avec le sable et le verre filtrant. La quantité de média dépend du modèle choisi.
Quelle est la vitesse maximale de filtration ?
AstralPool indique une vitesse maximale de filtration de 50 m³/h/m².
Le filtre Berlin est-il fabriqué en Europe ?
Oui. La gamme Berlin est indiquée comme étant de fabrication européenne.
Quelle est la différence entre les modèles avec et sans vanne ?
Les modèles avec vanne intègrent directement une vanne multivoie latérale. Pour les modèles sans vanne, celle-ci doit être choisie et installée séparément en fonction du débit et du raccordement nécessaires.
Caractéristiques techniques du filtre à sable bobiné BERLIN
Répond aux exigences de la réglementation sur la filtration EN 16713-1.
