Filtre à sable piscine Pentair Tagelus – Vanne Top
- Garantie 10 ans*
- Garantie 2 ans*
- Compatible
- Top fiabilité
- Rendement parfait
- Filtre à sable Pentair Tagelus avec vanne multivoies Top 6 voies
- Cuve monobloc en composite renforcé de fibre de verre
- 3 modèles disponibles : 8,5, 14 et 22 m³/h
- Surface filtrante de 0,17 à 0,45 m²
- Couvercle transparent pour faciliter l'accès au média filtrant
- Diffuseur à 360° pour une répartition homogène du sable
- Équipé d'un manomètre et d'une purge d'air manuelle
- Crépines avec raccord à baïonnette pour faciliter la maintenance
- Pression maximale de service : 2,3 bar
- Garantie 10 ans sur la cuve
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Descriptif

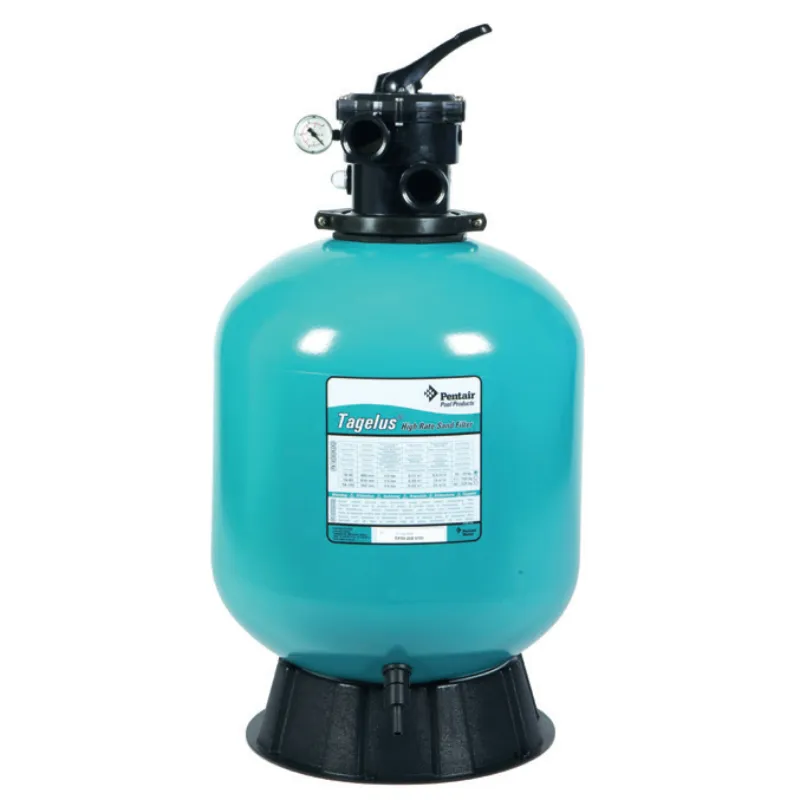

Filtre à sable piscine Pentair Tagelus – Vanne Top
Le filtre à sable Pentair Tagelus est conçu pour assurer une filtration efficace et durable de l'eau de piscine tout en limitant les opérations de maintenance. Sa cuve monobloc en composite renforcé de fibre de verre offre une conception robuste et résistante, tandis que sa vanne multivoies Top 6 voies permet de gérer facilement les différentes fonctions de filtration et d'entretien.
La gamme Pentair Tagelus comprend trois modèles, avec des débits de 8,5, 14 et 22 m³/h. Le choix du filtre dépend du débit nécessaire à l'installation, du volume du bassin et du dimensionnement de l'ensemble du circuit hydraulique.
Une cuve monobloc renforcée en fibre de verre
Le filtre Tagelus bénéficie d'une construction monobloc en composite renforcé de fibre de verre. Cette conception en une seule pièce limite les risques de fuite et ne craint ni la rouille ni la corrosion.
La cuve reçoit également un revêtement conçu pour améliorer sa résistance aux conditions d'utilisation d'une installation de piscine. Elle est garantie 10 ans, tandis que les équipements bénéficient d'une garantie distincte.
Une vanne Top 6 voies facile à utiliser
La vanne multivoies est installée sur le dessus du filtre. Cette configuration permet de réduire l'encombrement de l'installation et facilite l'accès aux commandes de filtration.
La vanne 6 voies permet de sélectionner les principales fonctions nécessaires au fonctionnement et à l'entretien du filtre :
- Filtration : fonctionnement normal pour filtrer l'eau de la piscine
- Lavage à contre-courant : nettoyage du lit filtrant
- Rinçage : remise en place du média après le lavage
- Vidange : évacuation de l'eau sans passage par le filtre
- Recirculation : circulation de l'eau sans filtration
- Fermeture : interruption de la circulation au niveau du filtre
Un couvercle transparent pour faciliter l'entretien
Le large couvercle transparent permet d'accéder facilement à l'intérieur de la cuve et de contrôler visuellement le filtre. Cette conception facilite notamment les opérations de maintenance et de contrôle du média filtrant.
Le filtre dispose également d'un diffuseur à 360° qui favorise une répartition homogène de l'eau sur le lit de sable. La circulation uniforme de l'eau à travers le média contribue au bon fonctionnement du système de filtration.
Des équipements conçus pour simplifier la maintenance
Le Pentair Tagelus est équipé de plusieurs éléments facilitant son utilisation et son entretien :
- Manomètre pour contrôler la pression de fonctionnement du filtre
- Purge d'air manuelle pour évacuer l'air présent dans la cuve
- Bouchon de vidange pour faciliter l'entretien et l'hivernage
- Crépines avec raccord à baïonnette pour faciliter les opérations de maintenance
- Vanne multivoies Top 6 voies pré-montée
Le filtre est livré avec la vanne multivoies, le manomètre et la purge d'air manuelle. Le sable, les billes de verre et les raccords hydrauliques ne sont pas fournis.
Les modèles Pentair Tagelus
La gamme Tagelus est proposée en trois dimensions de cuve afin de répondre à différents besoins de filtration.
| Référence | Modèle | Débit | Diamètre cuve | Surface filtrante | Vanne | Charge de sable | Charge de gravier |
|---|---|---|---|---|---|---|---|
| F-19T6-TAG | Tagelus 9 / TA40 | 8,5 m³/h | 480 mm | 0,17 m² | 1" 1/2 | 50 kg | 25 kg |
| F-24T6-TAG | Tagelus 15 / TA60 | 14 m³/h | 610 mm | 0,29 m² | 1" 1/2 | 100 kg | 50 kg |
| F-30T8-TAG | Tagelus 22 / TA100 | 22 m³/h | 762 mm | 0,45 m² | 2" | 200 kg | 75 kg |
Caractéristiques techniques
| Caractéristique | F-19T6-TAG | F-24T6-TAG | F-30T8-TAG |
|---|---|---|---|
| Modèle | Tagelus 9 / TA40 | Tagelus 15 / TA60 | Tagelus 22 / TA100 |
| Débit | 8,5 m³/h | 14 m³/h | 22 m³/h |
| Surface filtrante | 0,17 m² | 0,29 m² | 0,45 m² |
| Diamètre de la cuve | 480 mm | 610 mm | 762 mm |
| Raccord de vanne | 1" 1/2 | 1" 1/2 | 2" |
| Charge de sable | 50 kg | 100 kg | 200 kg |
| Charge de gravier | 25 kg | 50 kg | 75 kg |
| Type de vanne | Vanne multivoies Top 6 voies | ||
| Matériau de la cuve | Composite renforcé de fibre de verre | ||
| Pression maximale de service | 2,3 bar | ||
| Température maximale de fonctionnement | 50 °C | ||
| Manomètre | Inclus | ||
| Purge d'air | Manuelle, incluse | ||
| Garantie cuve | 10 ans | ||

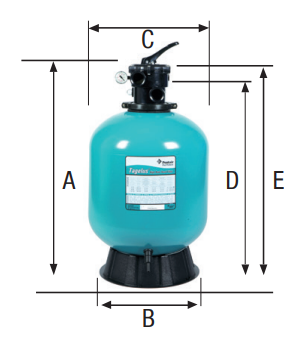

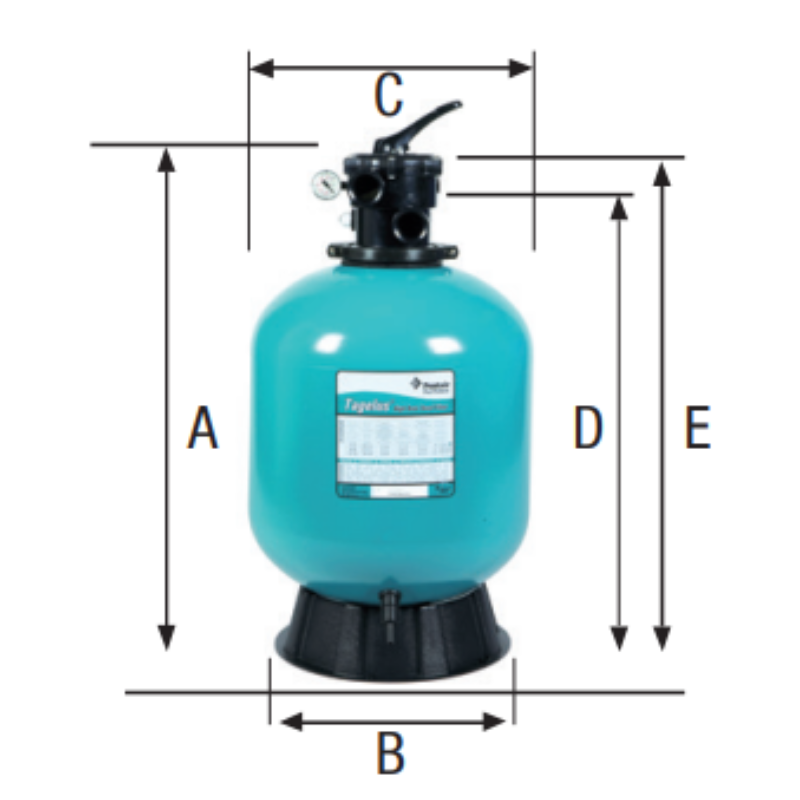

Dimensions du filtre Pentair Tagelus
Le filtre Tagelus doit être installé avec un espace suffisant au-dessus de la cuve afin de permettre l'accès à la vanne et aux éléments internes lors des opérations de maintenance.
| Dimension | F-19T6-TAG | F-24T6-TAG | F-30T8-TAG |
|---|---|---|---|
| A | 878 mm | 1009 mm | 1170 mm |
| B | 400 mm | 400 mm | 610 mm |
| C | 480 mm | 610 mm | 762 mm |
| D | 715 mm | 847 mm | 1026 mm |
| E | 774 mm | 904 mm | 1108 mm |
| F | 1194 mm | 1448 mm | 1664 mm |
Quelle charge filtrante utiliser ?
Le filtre Tagelus peut fonctionner avec différents médias filtrants adaptés à la filtration piscine. Pour une utilisation avec du sable, les quantités prévues sont de 50 kg pour le F-19T6-TAG, 100 kg pour le F-24T6-TAG et 200 kg pour le F-30T8-TAG.
Le gravier peut également être utilisé selon les recommandations de remplissage du filtre : 25 kg, 50 kg ou 75 kg selon le modèle.
La gamme est également compatible avec les médias filtrants de type verre, sous réserve de respecter les recommandations de charge et de granulométrie adaptées au filtre.
Installation et mise en service
Le filtre doit être installé sur une base stable et permanente, avec un dégagement suffisant pour permettre l'utilisation de la vanne et les opérations d'entretien.
Lors du remplissage, il est recommandé de remplir partiellement la cuve avec de l'eau avant d'introduire progressivement le média filtrant. Cette opération permet notamment de protéger les composants internes du filtre.
Avant la mise en service, vérifier les raccordements hydrauliques, la position de la vanne et l'absence de fuite. La pression maximale de fonctionnement du filtre ne doit pas être dépassée.
Comment entretenir un filtre à sable Tagelus ?
Au fur et à mesure de son fonctionnement, le filtre retient les impuretés présentes dans l'eau. L'accumulation de débris entraîne progressivement une augmentation de la pression dans le filtre et une diminution du débit vers la piscine.
Le rétrolavage permet de nettoyer le lit filtrant et d'évacuer les impuretés accumulées. Pentair recommande de ne pas effectuer les rétrolavages selon un calendrier fixe : leur fréquence doit être adaptée aux conditions d'utilisation et à l'état réel du filtre.
Lorsqu'aucun débitmètre n'est installé, le rétrolavage peut notamment être déclenché lorsque la pression indiquée par le manomètre augmente d'environ 10 PSI par rapport à la pression relevée juste après un rétrolavage.
Procédure de rétrolavage
Avant toute manipulation de la vanne multivoies, la pompe doit être arrêtée.
- Arrêter la pompe.
- Placer la vanne en position Lavage à contre-courant.
- Démarrer la pompe et effectuer le rétrolavage pendant environ 3 à 5 minutes, ou jusqu'à ce que l'eau évacuée soit claire.
- Arrêter la pompe.
- Placer la vanne en position Rinçage.
- Démarrer la pompe pendant environ 30 secondes.
- Arrêter la pompe et remettre la vanne en position Filtration.
- Ouvrir la purge d'air manuelle lors du redémarrage afin d'évacuer l'air présent dans le filtre.
Hivernage du filtre
Pour l'hivernage, effectuer d'abord un rétrolavage du filtre. Arrêter ensuite la pompe, ouvrir la purge d'air et positionner la vanne selon la procédure d'hivernage. Le bouchon de vidange situé au bas du filtre peut être retiré afin de permettre l'évacuation de l'eau présente dans la cuve.
Pourquoi choisir le filtre à sable Pentair Tagelus ?
- Cuve monobloc en composite renforcé de fibre de verre
- Vanne Top 6 voies pré-montée
- Trois débits disponibles : 8,5, 14 et 22 m³/h
- Large couvercle transparent pour faciliter l'entretien
- Diffuseur à 360° pour une répartition homogène de l'eau
- Manomètre et purge d'air manuelle inclus
- Crépines avec raccord à baïonnette
- Compatible avec différents médias filtrants
- Garantie 10 ans sur la cuve
Questions fréquentes sur le filtre Pentair Tagelus
Quel débit choisir pour un filtre Pentair Tagelus ?
La gamme comprend trois modèles : 8,5 m³/h, 14 m³/h et 22 m³/h. Le choix doit être réalisé en fonction du débit nécessaire à l'installation et du dimensionnement de la pompe, des canalisations et des autres équipements du circuit hydraulique.
Quelle quantité de sable faut-il pour un filtre Tagelus ?
La charge de sable recommandée est de 50 kg pour le F-19T6-TAG, 100 kg pour le F-24T6-TAG et 200 kg pour le F-30T8-TAG.
Le filtre Tagelus est-il livré avec la vanne ?
Oui. Le filtre Pentair Tagelus est livré avec une vanne multivoies Top 6 voies pré-montée, ainsi qu'un manomètre et une purge d'air manuelle.
Le sable est-il fourni avec le filtre ?
Non. Le sable, les billes de verre et les raccords hydrauliques ne sont pas fournis avec le filtre. Le média filtrant doit être choisi et acheté séparément selon le modèle de filtre.
Quelle est la pression maximale du filtre Pentair Tagelus ?
La pression maximale de service indiquée pour la gamme Tagelus est de 2,3 bar. Cette valeur ne doit pas être dépassée.
Le filtre Pentair Tagelus peut-il fonctionner avec du verre filtrant ?
Oui. Le Tagelus est compatible avec différents médias filtrants, notamment le sable et le verre. La quantité de média doit toutefois respecter les recommandations correspondant au modèle utilisé.
Quelle est la garantie du filtre Pentair Tagelus ?
La cuve est garantie 10 ans. Les accessoires et équipements bénéficient d'une garantie distincte.
