Le filtre à sable BWT P-FI, également commercialisé sous l'appellation Magic MTI, est destiné à la filtration des piscines privées. Il associe une cuve en ABS moulé par injection, une vanne multivoies 6 positions intégrée et un système de filtration conçu pour faciliter le montage et l'entretien.
La gamme comprend deux modèles : le P-FI 400 avec une cuve de 400 mm de diamètre et un débit maximal de 6 m³/h, et le P-FI 500 avec une cuve de 500 mm de diamètre et un débit maximal de 10 m³/h.
La cuve du filtre P-FI est fabriquée en ABS moulé par injection et spécialement traitée contre les effets de la lumière UV. Cette conception offre une solution compacte et adaptée aux installations de filtration des piscines privées.
Le filtre est équipé de série d'un socle noir résistant aux UV. Son plancher filtrant couvre toute la surface de la cuve et simplifie le montage du système de filtration.
La partie supérieure du filtre intègre une vanne multivoies 6 positions permettant de réaliser les principales opérations de filtration et d'entretien :
Important : la pompe doit impérativement être arrêtée avant chaque changement de position de la vanne multivoies afin d'éviter d'endommager le filtre.
Le couvercle du P-FI peut être entièrement retiré afin de faciliter l'accès au média filtrant. Cette conception simplifie le remplissage initial du filtre et les opérations d'entretien du sable.
L'ensemble est maintenu par un anneau ceinture et un joint torique assurant l'étanchéité entre le couvercle et la cuve.

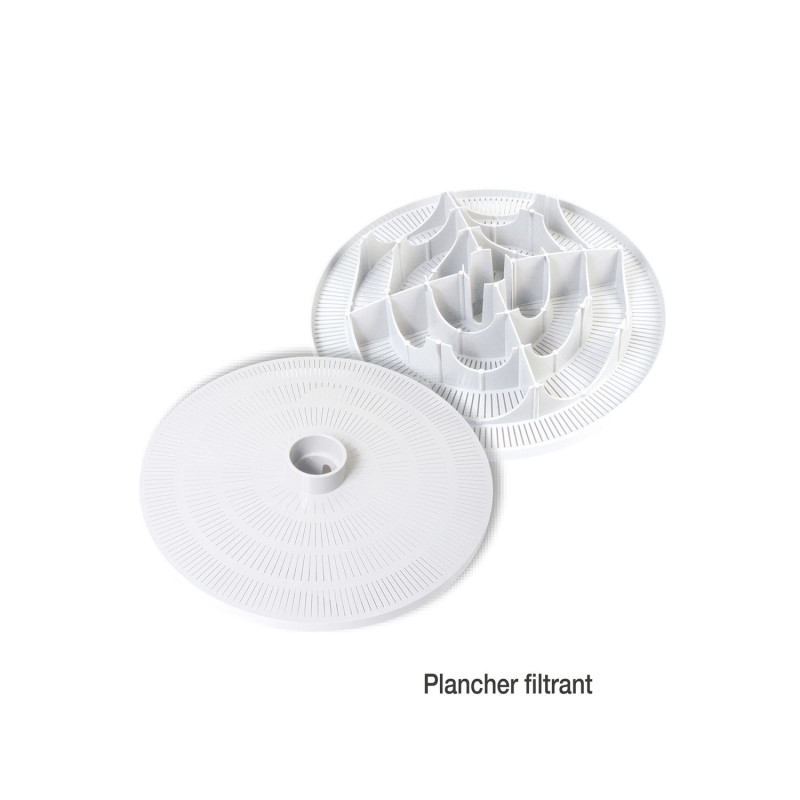

Le P-FI est équipé d'un plancher filtrant couvrant toute la surface de la cuve. Cette conception évite l'utilisation de crépines individuelles et simplifie le montage du filtre.
Le plancher filtrant est associé à un tube plongeur et à un diffuseur qui assurent la bonne circulation de l'eau à travers le média filtrant.
| Modèle | Référence | Débit maximal | Diamètre du filtre | Charge de sable | Hauteur |
|---|---|---|---|---|---|
| P-FI 400 | 20070001 | 6 m³/h | 400 mm | 20 kg | 540 mm |
| P-FI 500 | 20270001 | 10 m³/h | 500 mm | 50 kg | 780 mm |
Les filtres P-FI sont livrés sans charge filtrante. Il convient d'utiliser un sable de granulométrie comprise entre 0,6 et 1,25 mm.
| Modèle | Quantité de sable | Granulométrie |
|---|---|---|
| P-FI 400 | 20 kg | 0,6 à 1,25 mm |
| P-FI 500 | 50 kg | 0,6 à 1,25 mm |
Le filtre est équipé d'un manomètre permettant de contrôler sa pression de fonctionnement. Lors de la première mise en service, un lavage du filtre doit être effectué afin de nettoyer le média filtrant et d'évacuer l'excédent de sable ainsi que les impuretés présentes dans celui-ci.
Après cette première opération, la pression observée en fonctionnement normal constitue la pression nominale de référence. L'aiguille ajustable du manomètre peut être positionnée sur cette valeur afin de faciliter le contrôle de l'encrassement du filtre.
Lorsque la pression du filtre augmente de 0,3 bar ou plus par rapport à la pression nominale, il est nécessaire de procéder au nettoyage du filtre.
Le cycle de nettoyage comprend un passage en position Lavage, puis un Rinçage d'environ 20 à 30 secondes avant de remettre la vanne en position Filtration.
Le filtre est équipé d'un raccord transparent pour la sortie à l'égout. Celui-ci sert de voyant de turbidité et permet de contrôler visuellement l'état de l'eau évacuée pendant le lavage.
La présence d'un léger écoulement au niveau de la vidange pendant le fonctionnement du filtre peut être normale. Une vanne 1/4 de tour peut être installée sur la ligne de vidange afin de stopper cet écoulement.
Le filtre P-FI est livré avec les raccords nécessaires à son installation :
| Caractéristique | P-FI 400 | P-FI 500 |
|---|---|---|
| Référence | 20070001 | 20270001 |
| Type | Filtre à sable | Filtre à sable |
| Matériau de la cuve | ABS moulé par injection traité anti-UV | |
| Coloris | Gris clair | |
| Diamètre de cuve | 400 mm | 500 mm |
| Débit maximal | 6 m³/h | 10 m³/h |
| Charge de sable | 20 kg | 50 kg |
| Granulométrie du sable | 0,6 à 1,25 mm | |
| Hauteur | 540 mm | 780 mm |
| Vanne | Multivoies 6 positions | |
| Manomètre | Oui | |
| Raccordement | Ø 50 mm à coller | |
| Pression maximale de service | 1,1 bar | |
| Charge filtrante fournie | Non | |
Le groupe de filtration doit être installé sur une surface plane, à une distance d'au moins 3,50 m du plan d'eau. Il est également recommandé de positionner le filtre à proximité d'une évacuation afin de faciliter les opérations de lavage et de vidange.
L'alimentation électrique du groupe de filtration doit être protégée par un dispositif différentiel 30 mA.
Le filtre se raccorde entre la pompe et la piscine. En position Filtration, l'eau provenant de la pompe traverse le média filtrant de haut en bas avant de retourner vers le bassin.
Lors de la première mise en service, il est important de vérifier que le sens de circulation de l'eau est correct. Une inversion des tuyauteries peut entraîner une détérioration du plancher filtrant et des parois de la cuve.
Pour une piscine familiale, le temps de recyclage recommandé est d'au moins 6 heures. La durée quotidienne de filtration peut être adaptée à la température de l'eau :
| Température de l'eau | Temps de filtration recommandé |
|---|---|
| Inférieure à 14 °C | 5 à 6 h/jour |
| 15 à 23 °C | 6 à 8 h/jour |
| Supérieure à 23 °C | 10 à 12 h/jour |
Plus la température de l'eau et la fréquentation du bassin sont importantes, plus le temps de filtration doit être augmenté.
Avant l'hivernage, il est recommandé d'effectuer un lavage prolongé du filtre, puis d'arrêter la pompe et de vidanger le filtre par la purge basse.
Les différentes vannes doivent ensuite être fermées et l'installation électrique mise hors tension. Le moteur de filtration doit être protégé et stocké dans un endroit sec lorsque cela est nécessaire.
La charge de sable n'est pas incluse. Il faut prévoir séparément 20 kg pour le P-FI 400 ou 50 kg pour le P-FI 500, avec une granulométrie de 0,6 à 1,25 mm.
Le P-FI 400 possède une cuve de 400 mm de diamètre et un débit maximal de 6 m³/h, tandis que le P-FI 500 possède une cuve de 500 mm et un débit maximal de 10 m³/h. Leur charge de sable est respectivement de 20 et 50 kg.
Non. Les filtres sont livrés sans charge filtrante. Il faut prévoir du sable de granulométrie comprise entre 0,6 et 1,25 mm.
Les filtres P-FI sont équipés d'une vanne multivoies 6 positions permettant les fonctions Filtration, Vidange, Fermé, Lavage, Circulation et Rinçage.
Le filtre utilise des raccordements à coller en Ø 50 mm. Plusieurs raccords cannelés sont fournis pour faciliter la connexion au circuit hydraulique.
Le lavage doit être réalisé lorsque la pression augmente de 0,3 bar ou plus par rapport à la pression nominale repérée sur le manomètre.
Oui, impérativement. La pompe doit être arrêtée avant chaque changement de position de la vanne multivoies.
Le raccord transparent situé sur la sortie égout sert de voyant de turbidité. Il permet de contrôler visuellement l'eau évacuée pendant le lavage du filtre.
Le P-FI 500 nécessite 50 kg de sable avec une granulométrie comprise entre 0,6 et 1,25 mm.
