Pompe de filtration piscine Pentair FreeFlo

Pompe de filtration Pentair FreeFlo : simplicité et efficacité

La Pentair FreeFlo est une pompe de filtration auto-amorçante avec préfiltre, conçue pour les piscines hors-sol et les petites piscines enterrées. Sa conception privilégie la simplicité d'utilisation, la facilité d'entretien et une intégration aisée dans les locaux techniques disposant de peu d'espace.

La gamme FreeFlo comprend 5 modèles de 0,375 à 1,5 CV, tous disponibles en alimentation monophasée 220-240 V dans la documentation Pentair. Les débits vont de 7 à 16 m³/h à 8 mCE, permettant d'adapter la pompe aux besoins hydrauliques de différentes installations.

Une conception monobloc compacte

La FreeFlo adopte un concept monobloc intégral. Cette conception permet de limiter l'encombrement au sol tout en favorisant un fonctionnement plus silencieux.

Les éléments de carrosserie sont conçus avec des parois épaisses et la pompe bénéficie d'un moteur prévu pour un usage intensif. L'ensemble constitue une solution adaptée aux installations résidentielles de filtration.

Un préfiltre grande capacité pour simplifier l'entretien

La pompe est équipée d'un grand réceptacle en HDPE destiné à recueillir les débris avant leur passage dans le circuit de filtration. Son panier autocentrant facilite la mise en place et le retrait pour les opérations de nettoyage.

Couvercle transparent Cam & Ramp™

Le couvercle transparent monobloc Cam & Ramp™ permet de contrôler visuellement l'état du panier sans démonter la pompe. Son système d'ouverture et de verrouillage à 1/4 de tour facilite l'accès au préfiltre pour le nettoyage et l'entretien courant.

Cette conception permet également de vérifier rapidement la présence d'eau dans le préfiltre et l'état général du panier avant la mise en fonctionnement.

Raccords unions orientables de 50 mm

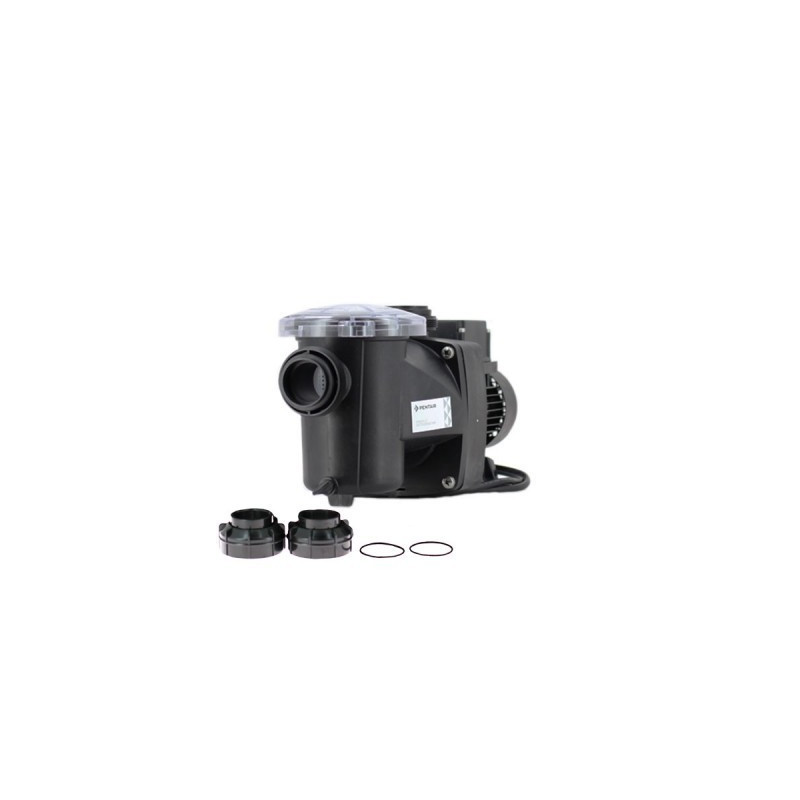

La FreeFlo est livrée avec des raccords unions de 50 mm de diamètre intérieur. Ces raccords orientables facilitent le raccordement de la pompe et permettent davantage de flexibilité lors de son installation dans le local technique.

Le refoulement de la pompe peut également être orienté à 90°. Cette possibilité permet d'adapter la position de la canalisation de sortie à la configuration du réseau hydraulique et de faciliter l'installation dans les espaces restreints.

Une pompe adaptée aux petits bassins et aux piscines hors-sol

La FreeFlo a été spécifiquement conçue pour une utilisation sur les piscines hors-sol et les petites piscines enterrées. Sa conception compacte et ses raccords orientables permettent de l'intégrer facilement dans différents types de locaux techniques.

La gamme comprend plusieurs niveaux de puissance afin de choisir le débit correspondant aux besoins de l'installation.

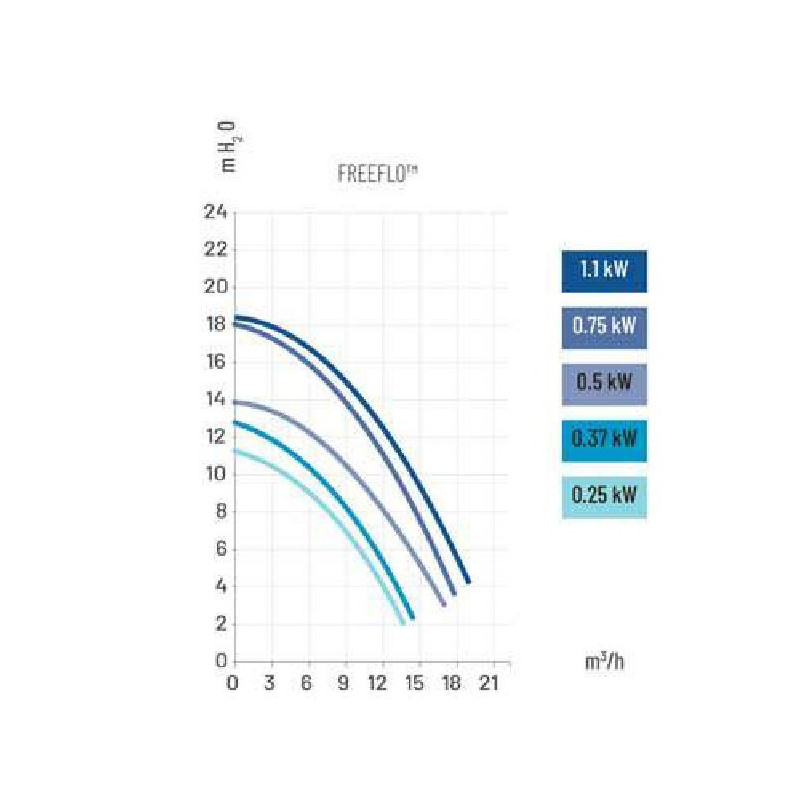

Les débits sont indiqués à 8 mètres de colonne d'eau (8 mCE). Le débit réellement obtenu dépend de la configuration hydraulique de l'installation et notamment des pertes de charge du circuit.

Comment choisir son modèle FreeFlo ?

Le choix d'une pompe de filtration ne doit pas uniquement être déterminé par le volume de la piscine. Il faut également prendre en compte le débit nécessaire, les pertes de charge, le diamètre des canalisations, le filtre utilisé et la configuration du local technique.

• FreeFlo 0,375 CV – 7 m³/h : modèle compact pour les installations nécessitant un débit modéré.
• FreeFlo 0,5 CV – 9 m³/h : compromis adapté à de nombreuses petites installations.
• FreeFlo 0,75 CV – 12 m³/h : pour des besoins de filtration supérieurs.
• FreeFlo 1 CV – 14 m³/h : modèle intermédiaire offrant davantage de débit.
• FreeFlo 1,5 CV – 16 m³/h : modèle le plus puissant de la gamme FreeFlo.

Moteur TEFC pour un fonctionnement continu

La FreeFlo utilise un moteur TEFC conçu pour un usage intensif. TEFC signifie « Totally Enclosed Fan Cooled » : le moteur est entièrement fermé et refroidi par ventilateur.

Le moteur bénéficie également d'une protection thermique et d'une protection IPX5. Cette conception est destinée à assurer une utilisation fiable dans les conditions habituelles d'un local technique de piscine.

Auto-amorçage et démarrage de la filtration

La FreeFlo est une pompe auto-amorçante avec préfiltre. Son système d'amorçage est conçu pour permettre un démarrage rapide et sûr de la pompe lorsque les conditions d'installation sont correctement respectées.

Avant chaque remise en service, il est important de vérifier que le préfiltre est correctement rempli d'eau et que le circuit hydraulique est en bon état. La pompe ne doit jamais fonctionner à sec.

Installation dans les locaux techniques exigus

Le faible encombrement de la conception monobloc, les raccords unions orientables de 50 mm et la sortie pivotante à 90° facilitent l'installation de la FreeFlo dans les locaux techniques où l'espace disponible est limité.

Avant l'installation, il convient de vérifier les dimensions du modèle sélectionné ainsi que l'orientation des canalisations d'aspiration et de refoulement.

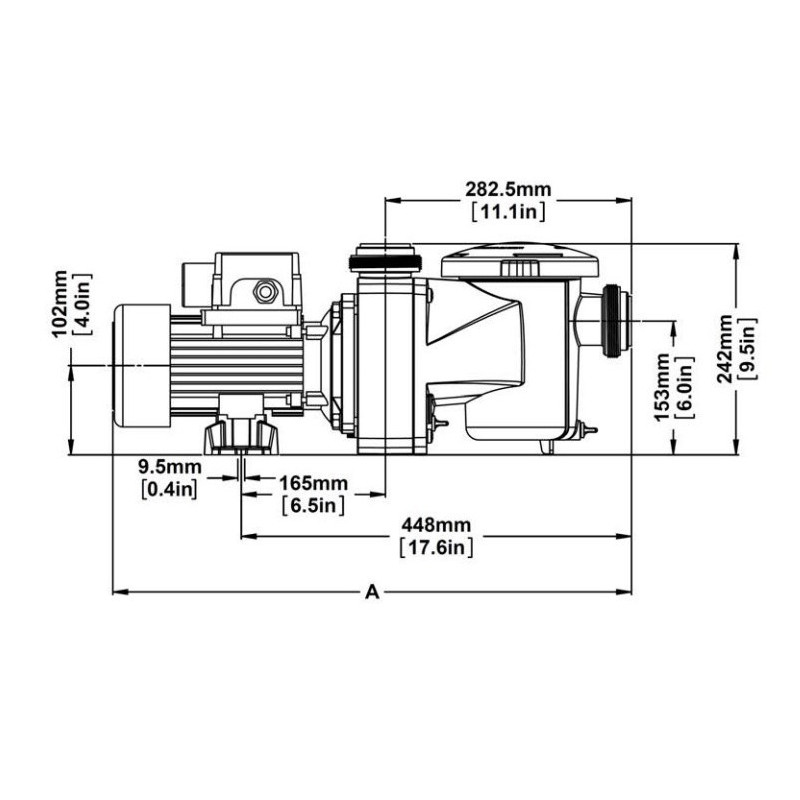

Caractéristiques techniques de la Pentair FreeFlo

Entretien de la pompe FreeFlo

Le grand panier de préfiltre permet de retenir les débris avant leur entrée dans le circuit de filtration. Il doit être contrôlé et nettoyé régulièrement afin de maintenir une bonne circulation de l'eau.

Le couvercle transparent permet de vérifier rapidement l'état du panier. Avant toute intervention sur le préfiltre, la pompe doit être arrêtée et le circuit mis en sécurité.

Lors de l'hivernage, la pompe doit être protégée contre le gel conformément aux recommandations d'installation. Il est également recommandé de vidanger correctement les équipements lorsque les conditions climatiques l'exigent.

Les points forts de la Pentair FreeFlo

• Gamme de 0,375 à 1,5 CV
• Débit de 7 à 16 m³/h à 8 mCE
• Conçue pour les piscines hors-sol et petites piscines enterrées
• Conception monobloc compacte
• Grand panier de préfiltre
• Couvercle transparent Cam & Ramp™ à ouverture 1/4 de tour
• Raccords unions orientables de 50 mm inclus
• Refoulement orientable à 90°
• Moteur TEFC à usage intensif
• Protection thermique et IPX5
• Installation facilitée dans les locaux techniques exigus

FAQ – Pompe Pentair FreeFlo

Pour quel type de piscine la Pentair FreeFlo est-elle conçue ?

La FreeFlo a été conçue pour une grande variété d'applications, notamment les piscines hors-sol et les petites piscines enterrées.

Quels sont les modèles de la gamme FreeFlo ?

La gamme comprend cinq modèles : FFL-031, FFL-051, FFL-071, FFL-101 et FFL-151, correspondant respectivement à des puissances de 0,375, 0,5, 0,75, 1 et 1,5 CV.

Quel débit offre la FreeFlo 0,375 CV ?

Le modèle FFL-031 offre un débit de 7 m³/h à 8 mCE.

Quel est le débit de la FreeFlo 1 CV ?

Le modèle FFL-101 offre un débit de 14 m³/h à 8 mCE.

Quel est le débit maximal de la gamme FreeFlo ?

Le modèle FFL-151 de 1,5 CV atteint 16 m³/h à 8 mCE.

La FreeFlo est-elle monophasée ou triphasée ?

Les cinq modèles présentés dans la documentation Pentair FreeFlo sont en 220-240 V monophasé. Les références triphasées ne sont pas présentées dans cette documentation.

Quel est le diamètre des raccords de la FreeFlo ?

La pompe dispose de raccordements entrée/sortie de 50 mm et est livrée avec des raccords unions orientables de 50 mm de diamètre intérieur.

La sortie de la pompe peut-elle être orientée ?

Oui. La sortie de refoulement de la FreeFlo est orientable à 90°, ce qui permet d'adapter plus facilement le raccordement à la configuration du local technique.

Comment accéder au panier de préfiltre ?

Le couvercle transparent Cam & Ramp™ s'ouvre par un système de verrouillage à 1/4 de tour. Cette conception permet d'accéder rapidement au panier pour son contrôle et son nettoyage.

Informations complémentaires

Le segment de câble sectionné en sortie de bornier, présent sur certains modèles de pompes, doit être retiré lors du raccordement définitif de celle-ci à l’alimentation électrique et être remplacé par un câble de section et de longueur compatibles avec la configuration de l’installation (non fourni). Ce morceau de câble est la conséquence des tests en usine pendant les phases de fabrication (contrôles qualité en conditions réelles de fonctionnement). Il permet également à l’installateur de repérer les bornes de connexion.

Une autre conséquence possible de ces tests est la présence d’eau résiduelle à l’intérieur du corps de pompe. Par ailleurs, il convient de noter que le raccordement électrique d’une pompe de piscine doit être réalisé par un professionnel qualifié.
