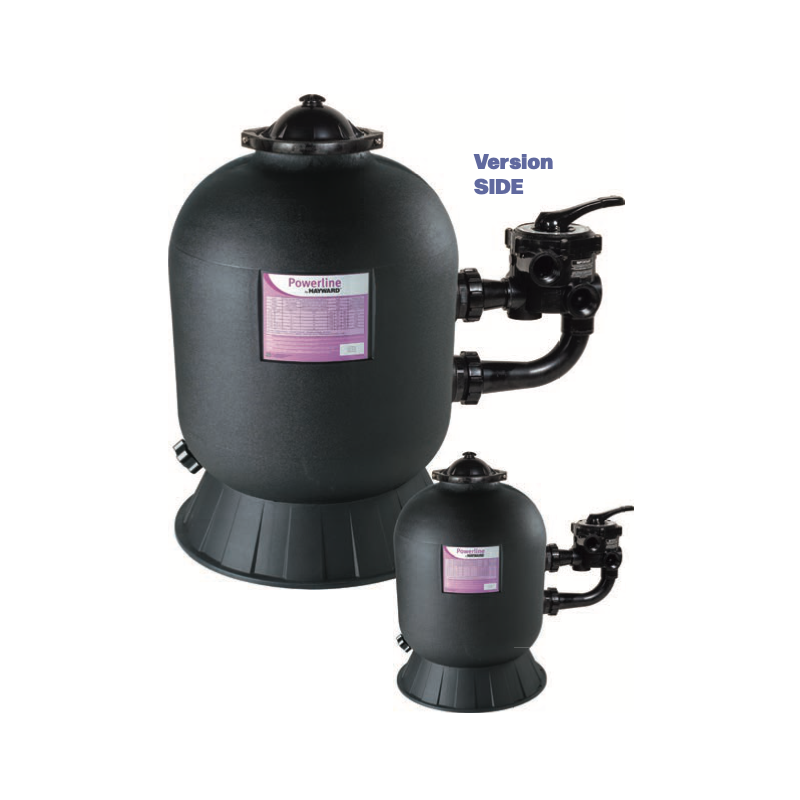

Filtre à sable piscine Hayward Powerline – Vanne Side
- Garantie 2 ans
- Robuste
- Une marque fiable et performante
- Filtre à sable Hayward Powerline Side avec vanne Vari-Flo 6 positions
- Cuve en polyéthylène soufflé, résistante à la corrosion et aux intempéries
- Compatible avec les installations en eau douce ou eau salée
- 2 modèles disponibles : 10 et 14 m³/h
- Surface de filtration de 0,20 à 0,28 m²
- Manomètre et voyant de turbidité intégrés
- Système breveté de crépines escamotables pour faciliter la maintenance
- Vidange inférieure avec bouchon pour faciliter l'hivernage
- Raccordement hydraulique 1" 1/2
- Pression maximale : 3,5 bar
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Descriptif

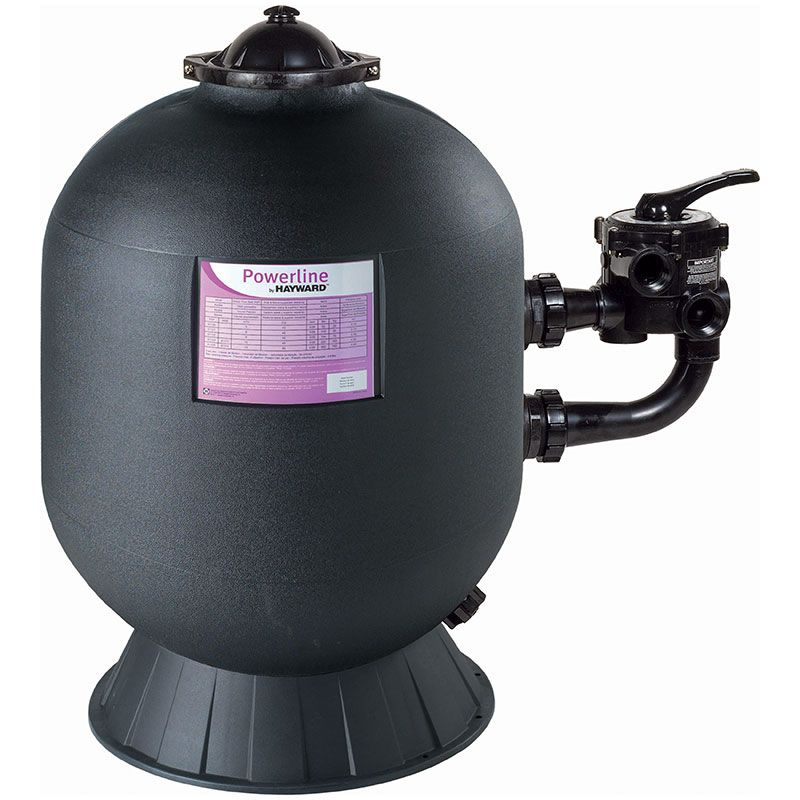

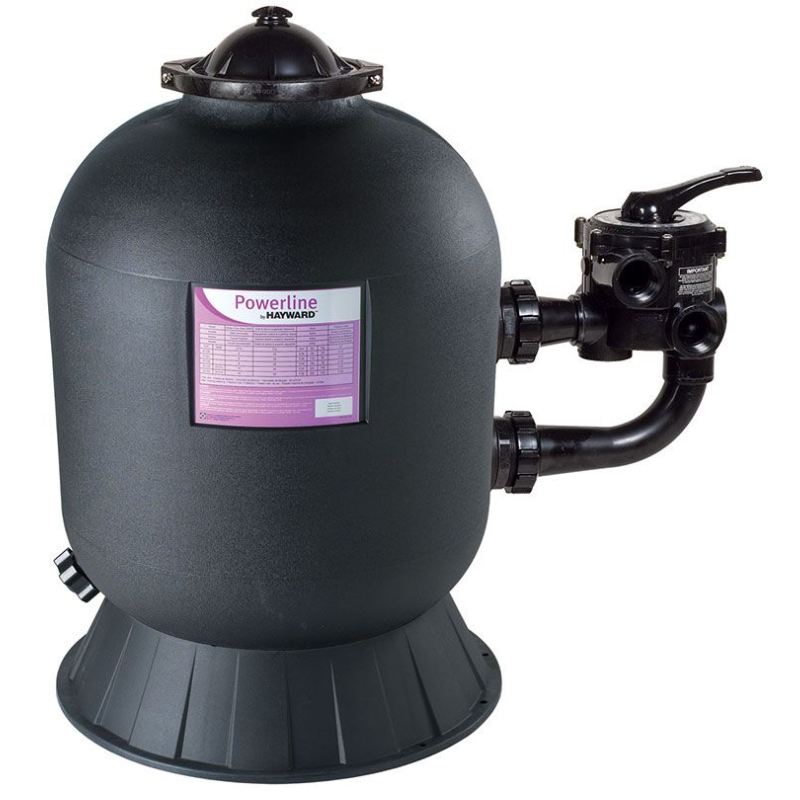

Filtre à sable piscine Hayward Powerline – Vanne Side
Le filtre à sable Hayward Powerline Side est une solution de filtration conçue pour les piscines enterrées comme pour les piscines hors-sol. Robuste et simple à entretenir, il associe une cuve en polyéthylène soufflé à une vanne multivoies latérale Vari-Flo 6 positions.
La gamme Powerline Side est disponible en deux modèles offrant des débits de 10 et 14 m³/h. Chaque version dispose d'une surface filtrante adaptée à son débit, d'un manomètre, d'un voyant de turbidité et d'un système de crépines escamotables facilitant les interventions à l'intérieur de la cuve.
Une cuve en polyéthylène soufflé
La cuve du filtre Hayward Powerline Side est fabriquée en polyéthylène haute densité moulé par soufflage. Sa conception lui confère une bonne résistance aux intempéries, à la corrosion et aux produits utilisés pour le traitement de l'eau.
Le matériau de la cuve est également compatible avec l'eau salée, ce qui permet d'utiliser le filtre avec une installation équipée d'un électrolyseur au sel.
La conception de la cuve permet une utilisation aussi bien pour les piscines enterrées que pour les piscines hors-sol.
Une vanne Vari-Flo 6 positions Side
Le Powerline Side est équipé d'une vanne Vari-Flo 6 positions installée sur le côté de la cuve. Cette configuration permet de dégager la partie supérieure du filtre et facilite l'accès aux composants internes lors des opérations de maintenance.
La vanne multivoies permet de sélectionner les différentes fonctions nécessaires au fonctionnement et à l'entretien de la filtration :
- Filtration : fonctionnement normal du système pour filtrer l'eau de la piscine
- Contre-lavage : nettoyage du média filtrant en inversant le sens de circulation de l'eau
- Rinçage : rinçage du filtre après le contre-lavage
- Égout : évacuation de l'eau sans passage par le média filtrant
- Recirculation : circulation de l'eau sans filtration
- Fermé : fermeture de la circulation au niveau du filtre
La pompe doit impérativement être arrêtée avant toute manipulation de la vanne multivoies.
Manomètre et voyant de turbidité
Le filtre Powerline Side dispose d'un manomètre permettant de contrôler la pression de fonctionnement du filtre. Le suivi de cette pression permet notamment de détecter l'encrassement progressif du média filtrant.
Un voyant de turbidité est également intégré à l'équipement. Il permet de contrôler visuellement l'eau évacuée lors du contre-lavage et de suivre l'évolution de la qualité de l'eau pendant cette opération.
Des crépines escamotables pour faciliter la maintenance
L'un des principaux atouts du Powerline Side réside dans son système breveté de crépines escamotables. Les crépines peuvent être repliées afin de faciliter l'accès à l'intérieur de la cuve.
Cette conception simplifie notamment les opérations de maintenance et le remplacement du média filtrant, tout en facilitant les interventions dans la cuve.
Une vidange facilitée pour l'hivernage
Le filtre est équipé d'une vidange inférieure avec bouchon. Cette vidange permet d'évacuer l'eau contenue dans la cuve et facilite la préparation du filtre pour l'hivernage.
Le bouchon de vidange est également conçu pour servir d'outil de démontage, ce qui facilite certaines opérations d'entretien.
Les modèles Hayward Powerline Side
La gamme Powerline Side comprend deux modèles. Le choix doit être réalisé en fonction du débit nécessaire à l'installation et du dimensionnement de la pompe et du circuit hydraulique.
| Référence | Débit | Surface filtrante | Diamètre | Charge de sable | Raccordement |
|---|---|---|---|---|---|
| 81113 | 10 m³/h | 0,20 m² | 500 mm | 100 kg | 1" 1/2 |
| 81114 | 14 m³/h | 0,28 m² | 600 mm | 150 kg | 1" 1/2 |
Caractéristiques techniques
| Caractéristique | Powerline Side 10 m³/h | Powerline Side 14 m³/h |
|---|---|---|
| Référence Hayward | 81113 | 81114 |
| Débit | 10 m³/h | 14 m³/h |
| Surface de filtration | 0,20 m² | 0,28 m² |
| Diamètre de la cuve | 500 mm | 600 mm |
| Charge de sable | 100 kg | 150 kg |
| Raccordement entrée/sortie | 1" 1/2 | 1" 1/2 |
| Type de vanne | Vari-Flo 6 positions Side | |
| Matériau de la cuve | Polyéthylène soufflé | |
| Compatibilité eau salée | Oui | |
| Pression de fonctionnement | 0,5 à 1,3 bar | |
| Pression maximale | 3,5 bar | |
| Température maximale de l'eau | 40 °C | |
| Granulométrie du média filtrant | 0,4 à 0,8 mm | |
| Manomètre | Inclus | |
| Voyant de turbidité | Inclus | |
| Crépines | Escamotables | |
Dimensions du filtre Powerline Side
Les dimensions d'encombrement doivent être prises en compte lors de la préparation du local technique. Il est notamment nécessaire de prévoir suffisamment d'espace pour accéder à la vanne et intervenir sur les éléments internes du filtre.
| Dimension | 81113 – 10 m³/h | 81114 – 14 m³/h |
|---|---|---|
| A | 510 mm | 612 mm |
| B | 498 mm | 594 mm |
| C | 521 mm | 521 mm |
| D | 825 mm | 875 mm |
| E | 810 mm | 920 mm |
Quel filtre Powerline Side choisir ?
Le Powerline Side 10 m³/h possède une surface de filtration de 0,20 m² et une charge de sable de 100 kg. Il correspond au modèle Hayward 81113.
Le Powerline Side 14 m³/h dispose d'une surface de filtration de 0,28 m² et d'une charge de sable de 150 kg. Il correspond au modèle Hayward 81114.
Le choix du filtre doit tenir compte du débit réel de la pompe, des pertes de charge et du diamètre des canalisations. Le volume du bassin constitue également un élément de dimensionnement, mais ne doit pas être considéré isolément.
Installation du filtre à sable
Le filtre doit être installé sur une surface stable, plane et adaptée au poids de l'installation. La vanne latérale doit rester facilement accessible afin de permettre la sélection des différentes fonctions et les opérations d'entretien.
Il est également nécessaire de prévoir un dégagement suffisant autour et au-dessus du filtre pour permettre l'accès aux composants internes et leur maintenance.
Lors du remplissage de la cuve, le média filtrant doit être introduit conformément aux recommandations correspondant au modèle. La quantité de sable ne doit pas dépasser la charge prévue pour le filtre.
Le média filtrant du Powerline Side
Le Powerline Side utilise un média filtrant dont la granulométrie recommandée est comprise entre 0,4 et 0,8 mm.
La quantité de sable dépend du modèle :
- 81113 – 10 m³/h : 100 kg de sable
- 81114 – 14 m³/h : 150 kg de sable
Le média filtrant doit être installé en respectant les recommandations de remplissage afin de garantir une bonne circulation de l'eau à travers le lit filtrant.
Quand effectuer un contre-lavage ?
Au fur et à mesure de son fonctionnement, le filtre retient les impuretés présentes dans l'eau. Le média filtrant se charge progressivement et la pression de fonctionnement augmente.
Le manomètre permet de surveiller cette évolution. Le contre-lavage doit être effectué lorsque la pression augmente de manière significative par rapport à la pression observée lorsque le filtre est propre.
Le voyant de turbidité permet également de suivre visuellement l'eau évacuée pendant le contre-lavage.
Entretien du filtre
Un entretien régulier permet de conserver les performances de filtration et de prolonger la durée de fonctionnement du média filtrant.
- Surveiller régulièrement la pression indiquée par le manomètre.
- Effectuer un contre-lavage lorsque le filtre est chargé.
- Réaliser un rinçage après chaque contre-lavage.
- Contrôler régulièrement les raccordements et l'étanchéité de l'installation.
- Utiliser la vidange inférieure pour évacuer l'eau lors des opérations d'hivernage.
Avant toute manipulation de la vanne multivoies, arrêter impérativement la pompe.
Pourquoi choisir le filtre à sable Hayward Powerline Side ?
- Cuve en polyéthylène soufflé résistante aux intempéries et à la corrosion
- Compatible avec les installations en eau salée
- Vanne Vari-Flo 6 positions latérale
- Deux débits disponibles : 10 et 14 m³/h
- Manomètre et voyant de turbidité intégrés
- Système breveté de crépines escamotables
- Vidange inférieure avec bouchon
- Pression maximale de 3,5 bar
- Température maximale de l'eau de 40 °C
- Média filtrant recommandé de 0,4 à 0,8 mm
Questions fréquentes sur le filtre Hayward Powerline Side
Quels sont les modèles Powerline Side disponibles ?
La gamme Powerline Side comprend deux modèles : le 81113 avec un débit de 10 m³/h et le 81114 avec un débit de 14 m³/h.
Quelle quantité de sable faut-il pour un Powerline Side ?
Le modèle 81113 nécessite 100 kg de sable et le modèle 81114 nécessite 150 kg de sable.
Quelle est la différence entre Powerline Side et Powerline Top ?
La principale différence concerne la position de la vanne multivoies. Sur le Powerline Side, la vanne est installée latéralement sur la cuve. Le Powerline Top possède quant à lui une vanne installée sur le dessus. Les deux versions disposent de modèles de 10 et 14 m³/h.
Le filtre Powerline Side est-il compatible avec une piscine au sel ?
Oui. La cuve en polyéthylène soufflé du Powerline Side est indiquée comme compatible avec l'eau salée.
À quoi sert le voyant de turbidité ?
Le voyant de turbidité permet de visualiser l'eau évacuée pendant le contre-lavage et de suivre l'évolution de la clarté de l'eau pendant cette opération.
À quoi servent les crépines escamotables ?
Les crépines escamotables permettent de faciliter les opérations de maintenance à l'intérieur de la cuve. Leur conception permet de les replier pour accéder plus facilement au média filtrant.
Quelle est la pression maximale du Powerline Side ?
La pression maximale indiquée pour le Powerline Side est de 3,5 bar. La plage de pression de fonctionnement indiquée par Hayward est de 0,5 à 1,3 bar.
Quelle granulométrie de sable utiliser ?
Hayward indique une granulométrie du média filtrant comprise entre 0,4 et 0,8 mm.
Le filtre Powerline Side est-il livré avec le sable ?
Non. Le média filtrant n'est pas inclus. Il doit être acheté séparément et la quantité doit être adaptée au modèle choisi.
