Groupe de filtration sur platine VIPool

Groupe de filtration sur platine VIPool

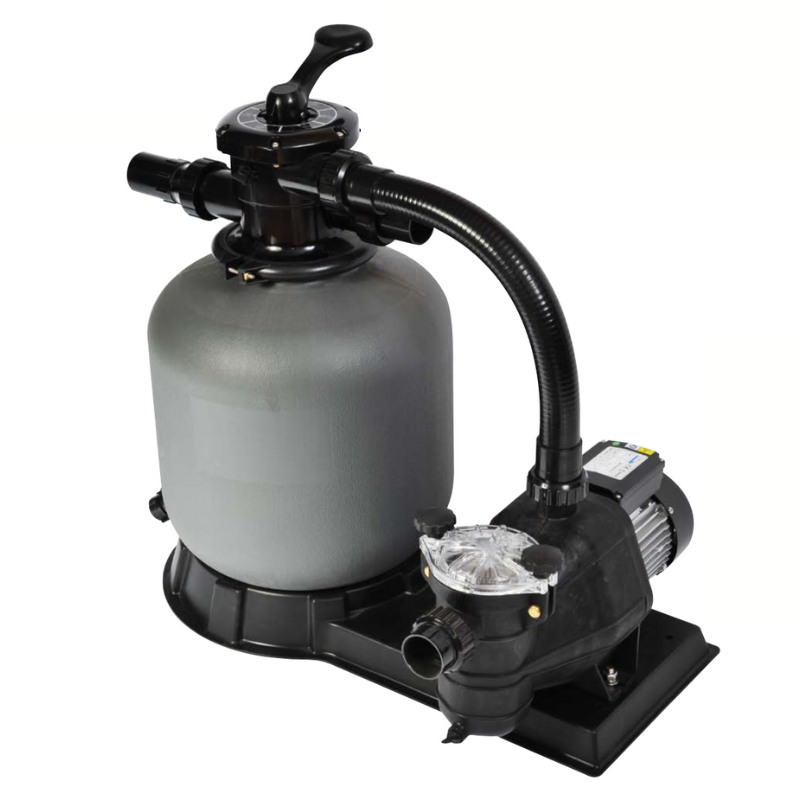

Le groupe de filtration sur platine VIPool est une solution complète pour assurer la filtration de l’eau d’une piscine. Il regroupe sur un même support une pompe de filtration VIPool MCB, un filtre à sable soufflé en PEHD et une vanne Top 6 voies. Cette conception compacte permet de disposer d’un ensemble cohérent et simple à installer, avec les principaux éléments de filtration réunis sur une même platine. La gamme est proposée avec plusieurs niveaux de débit afin de s’adapter aux besoins de différents bassins.

Une filtration complète et compacte

Le groupe VIPool associe les différents composants nécessaires au fonctionnement de la filtration :

• une pompe VIPool MCB ;
• un filtre à sable soufflé en PEHD ;
• une vanne Top 6 voies ;
• un manomètre pour contrôler la pression ;
• un voyant de turbidité ;
• une liaison pompe/filtre ;
• les raccords nécessaires au raccordement hydraulique.

La pompe et le filtre sont livrés avec leur liaison déjà assemblée. La platine est ainsi conçue pour simplifier la mise en place de l’installation.

Filtre à sable soufflé en PEHD

Le groupe de filtration VIPool utilise un filtre à sable soufflé en polyéthylène haute densité (PEHD). Cette conception offre une cuve résistante et adaptée aux contraintes d’une installation de filtration piscine. Le diamètre du filtre varie selon le débit choisi. La gamme couvre plusieurs configurations, avec des cuves de 350 à 627 mm de diamètre et des débits maximaux allant jusqu’à 15,30 m³/h. La charge filtrante doit être choisie en fonction du modèle. Le sable recommandé possède une granulométrie comprise entre 0,5 et 0,8 mm.

Pompe VIPool MCB avec moteur résiné

La filtration est assurée par une pompe VIPool MCB équipée d’un moteur résiné. Cette conception protège le moteur contre l’humidité et permet une utilisation adaptée à l’environnement d’une installation piscine. La puissance de la pompe évolue selon la déclinaison du groupe afin d’accompagner les différents débits de filtration proposés. Les modèles sont proposés en alimentation monophasée. Le moteur résiné bénéficie d’une garantie de 5 ans, hors condensateur et roulements. Le reste de l'équipement bénéficie d'une garantie de 2 ans.

Vanne Top 6 voies et manomètre

Le groupe VIPool est équipé d’une vanne Top 6 voies permettant de gérer les principales fonctions du filtre à sable : filtration, lavage, rinçage, égout, circulation et fermeture. Le manomètre intégré permet de surveiller la pression du filtre. Lorsque le sable s’encrasse progressivement avec les impuretés retenues, la pression augmente et peut indiquer qu’un contre-lavage est nécessaire.

La pompe doit impérativement être arrêtée avant toute manipulation de la vanne 6 voies.

Voyant de turbidité

Le groupe de filtration VIPool dispose d’un voyant de turbidité. Cet élément permet de visualiser l’eau évacuée lors du lavage du filtre et de contrôler plus facilement la fin de l’opération de contre-lavage.

Raccordements 50 mm et 38 mm

La platine est livrée avec des raccords permettant différentes configurations d’installation. Les raccords 50 mm à coller sont complétés par des raccords 38 mm annelés adaptés notamment aux piscines hors-sol. La liaison entre la pompe et le filtre est également fournie avec la platine.

Une solution pour piscines hors-sol et enterrées

Les groupes de filtration VIPool peuvent être utilisés sur différents types de piscines. Les petites configurations peuvent notamment convenir aux piscines hors-sol, tandis que les modèles offrant des débits supérieurs permettent de répondre aux besoins de bassins plus importants.

Selon la configuration choisie, la gamme est annoncée pour des bassins pouvant atteindre jusqu’à 75 m³ maximum.

La platine peut également être utilisée avec un traitement au sel.

Les déclinaisons du groupe de filtration VIPool

Caractéristiques techniques

FAQ – Groupe de filtration sur platine VIPool

Que comprend le groupe de filtration VIPool ?

Le groupe comprend une pompe VIPool MCB, un filtre à sable soufflé en PEHD, une vanne Top 6 voies, un manomètre, un voyant de turbidité, une base et la liaison pompe/filtre avec les raccords prévus pour l’installation.

Quels débits sont disponibles ?

La gamme VIPool est disponible en 4, 6, 10 et 15 m³/h. Les débits maximaux correspondants sont respectivement de 4,32, 6,12, 10,80 et 15,30 m³/h.

Quel filtre équipe les groupes VIPool ?

Les groupes sont équipés de filtres à sable soufflés en PEHD avec vanne Top 6 voies. Le diamètre de la cuve varie selon la déclinaison.

Quelle quantité de sable faut-il prévoir ?

La quantité de sable dépend du modèle : 20 kg pour le 4 m³/h, 35 kg pour le 6 m³/h, 85 kg pour le 10 m³/h et 145 kg pour le 15 m³/h.

Quel sable utiliser avec le filtre VIPool ?

La granulométrie recommandée est comprise entre 0,5 et 0,8 mm.

Les groupes VIPool sont-ils compatibles avec un traitement au sel ?

Oui. La gamme est annoncée comme compatible avec le traitement au sel.

Quels raccords sont fournis ?

Les groupes sont livrés avec des raccords 50 mm à coller et 38 mm annelés, ainsi qu’avec la liaison entre la pompe et le filtre.

Comment fonctionne la vanne 6 voies ?

La vanne permet notamment de sélectionner les fonctions filtration, lavage, rinçage, égout, circulation et fermeture.

Faut-il arrêter la pompe avant de manipuler la vanne ?

Oui. La pompe doit impérativement être arrêtée avant toute manipulation de la vanne 6 voies.

Quelle est la garantie du groupe VIPool ?

Le filtre et la pompe bénéficient d’une garantie de 2 ans, avec une garantie de 5 ans sur le moteur de la pompe, hors condensateur et roulements.

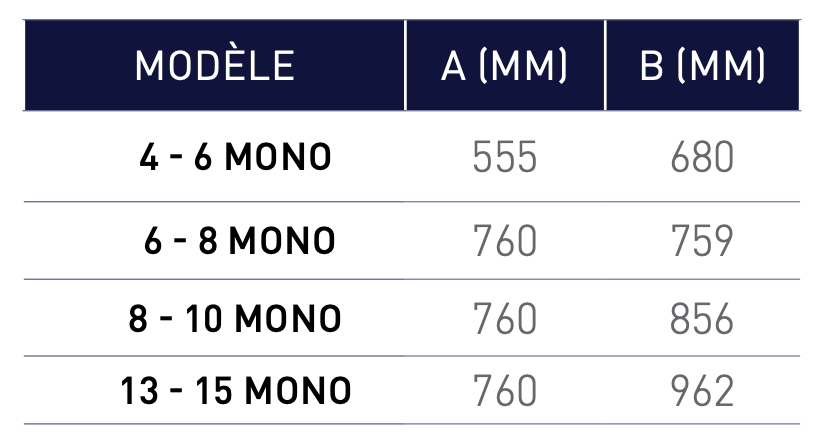

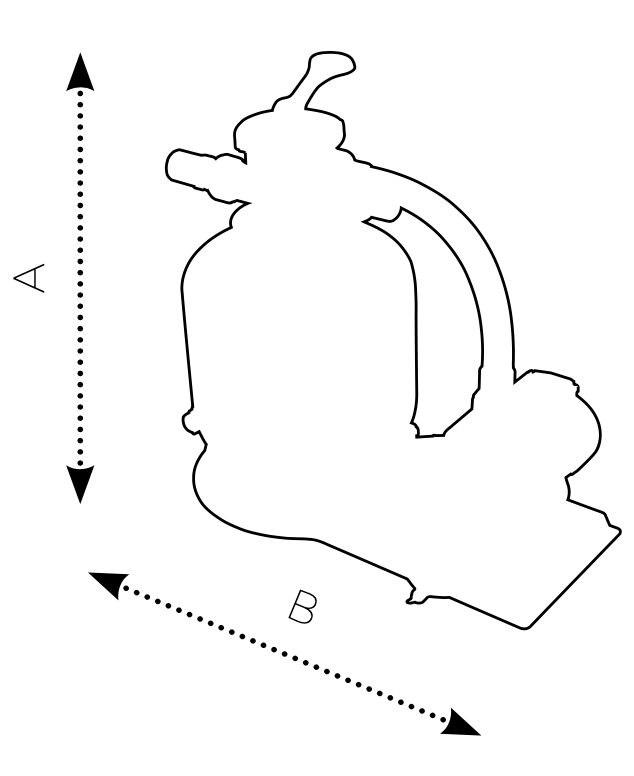

Dimensions du Groupe de filtration sur platine VIPool
