ASTRAL POOL
Groupe de filtration sur platine AstralPool Galactic Monobloc
- Garantie 2 ans
-
Fabriqué en Europe
- Efficace
- Résistant
- Groupe de filtration complet AstralPool Galactic Monobloc
- 6 versions de 5 à 14 m³/h pour piscines hors-sol et enterrées
- Filtre en thermoplastique haute résistance moulé par soufflage
- Pompe compacte auto-amorçante avec préfiltre intégré, câble et prise
- Vanne multivoies 6 positions avec manomètre, purge d'air et voyant de turbidité
- Compatible avec le sable et le verre filtrant
- Raccords Ø38 et Ø50 mm inclus
- Base, tuyau flexible et accessoires de montage inclus
- Pression maximale : 2,4 bar
- Garantie 2 ans
La garantie du
Comment profiter de l'offre
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
La garantie du
Comment profiter de l'offre
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Descriptif

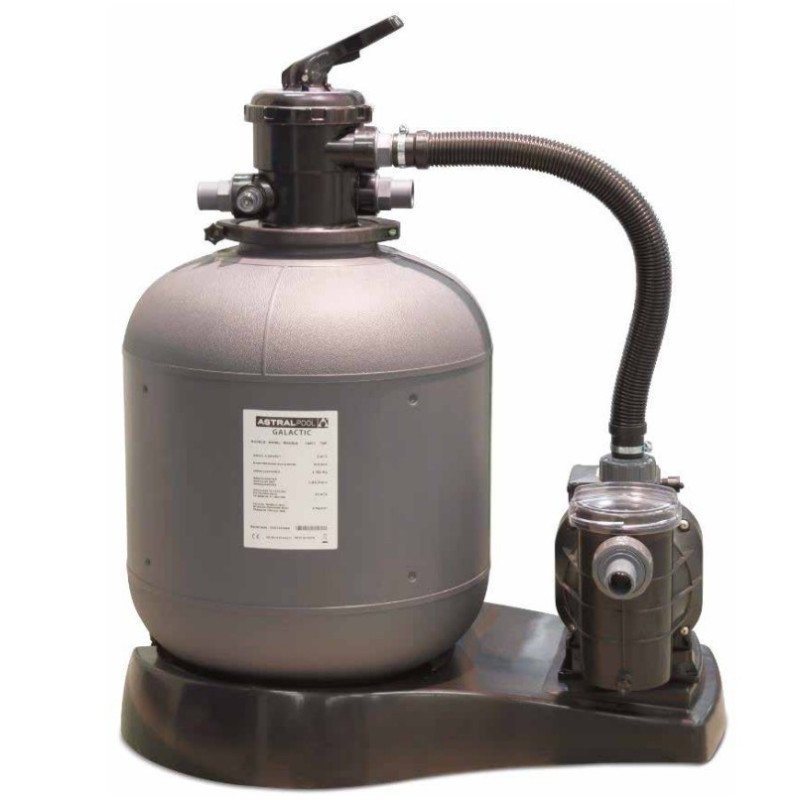

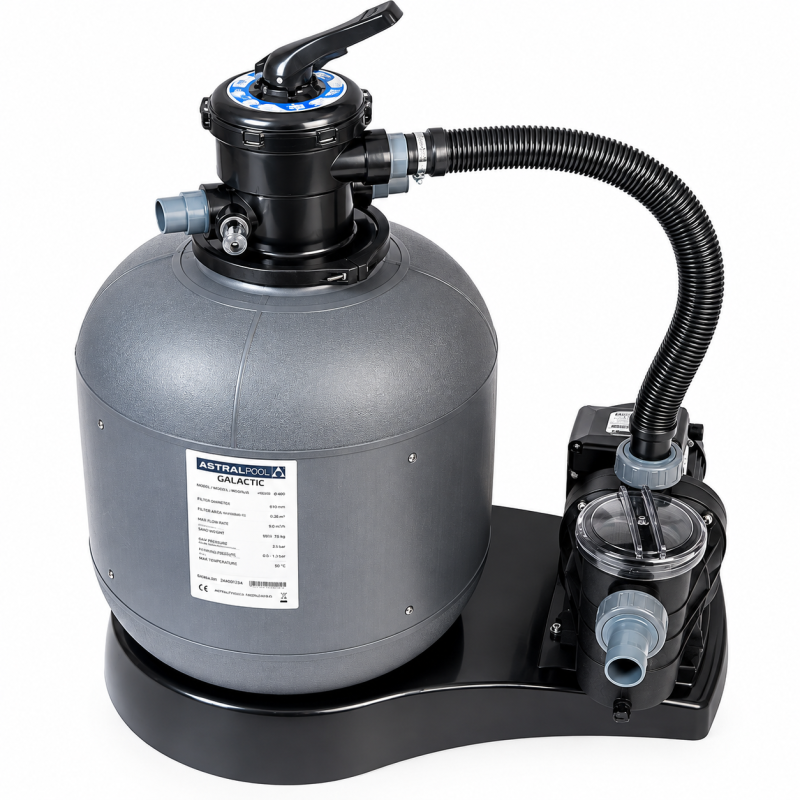

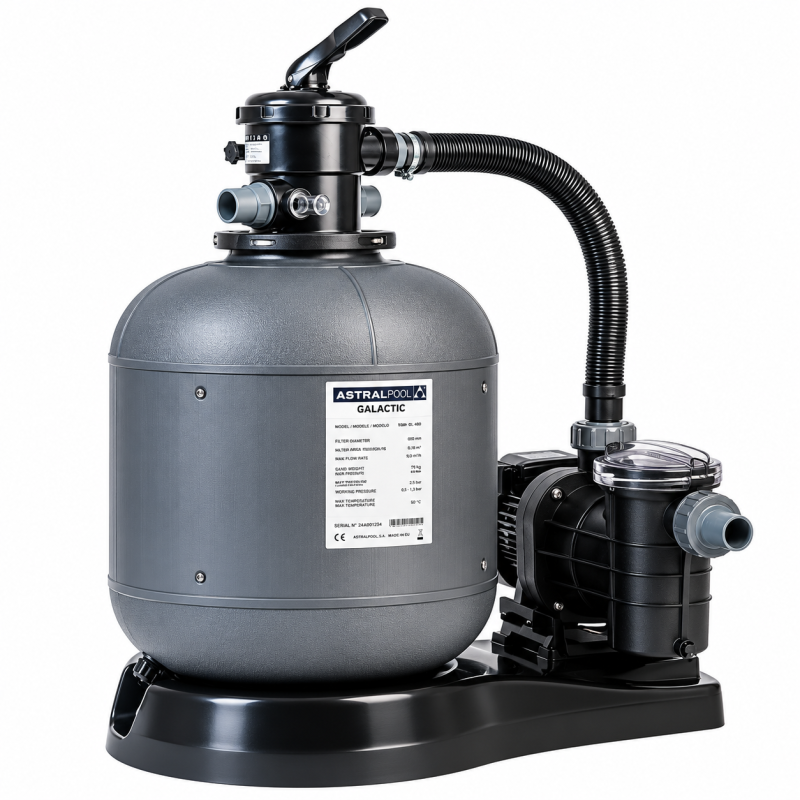

Groupe de filtration AstralPool Galactic Monobloc
Le Galactic Monobloc d'AstralPool est un groupe de filtration complet conçu pour assurer la filtration de l'eau des piscines hors-sol et enterrées. Il rassemble sur une même base un filtre à sable, une pompe auto-amorçante, une vanne multivoies et les principaux accessoires nécessaires au montage. La gamme Galactic Monobloc couvre une plage de débit de 5 à 14 m³/h avec six configurations. Le choix du modèle s'effectue notamment en fonction du débit nécessaire, du volume du bassin et de la configuration hydraulique de l'installation. Le groupe est livré avec les éléments nécessaires à une installation rapide : base, tuyau flexible, raccords, câble électrique avec prise et accessoires de montage. Les raccords fournis permettent une installation en Ø38 ou Ø50 mm.
Un groupe de filtration tout-en-un
Le Galactic Monobloc regroupe les principaux composants de la filtration sur une seule installation :
- une cuve filtrante en thermoplastique moulé par soufflage ;
- une pompe compacte auto-amorçante ;
- une vanne multivoies 6 positions ;
- un manomètre ;
- un purgeur d'air manuel ;
- une purge d'eau ;
- une base de fixation ;
- un tuyau flexible de liaison entre la pompe et le filtre.
Cette conception monobloc permet de disposer d'un ensemble cohérent et prêt à installer, tout en limitant l'encombrement autour du bassin.
6 modèles de 5 à 14 m³/h
Le Galactic Monobloc est disponible en six configurations. Les modèles diffèrent par le diamètre du filtre, le débit, la puissance de la pompe et la quantité de sable nécessaire.
| Référence | Débit | Ø filtre | Puissance pompe | Sable | Poids |
|---|---|---|---|---|---|
| 74471 | 5 m³/h | 380 mm | 1/3 HP | 40 kg | 20 kg |
| 74472 | 6 m³/h | 400 mm | 1/3 HP | 40 kg | 20,5 kg |
| 74473 | 8 m³/h | 500 mm | 1/2 HP | 100 kg | 24 kg |
| 74474 | 10 m³/h | 500 mm | 3/4 HP | 100 kg | 25,5 kg |
| 74475 | 12 m³/h | 600 mm | 3/4 HP | 150 kg | 29 kg |
| 74476 | 14 m³/h | 600 mm | 1 HP | 150 kg | 30 kg |
Le sable n'est pas fourni avec le groupe. La documentation AstralPool indique également une utilisation possible avec du verre filtrant. Le média filtrant doit présenter une granulométrie comprise entre 0,4 et 0,8 mm.
Un filtre en thermoplastique moulé par soufflage
La cuve du Galactic Monobloc est fabriquée en thermoplastique haute résistance moulé par soufflage. Sa finition anthracite et sa conception compacte sont adaptées à une installation à proximité de la piscine. Le filtre dispose d'un accès supérieur permettant d'intervenir sur le média filtrant. Son couvercle est maintenu par un système de fermeture à bande, facilitant l'accès à l'intérieur de la cuve. La pression maximale de fonctionnement du filtre est de 2,4 bar. La documentation du fabricant indique une pression normale de fonctionnement comprise entre 0,6 et 1,4 bar.

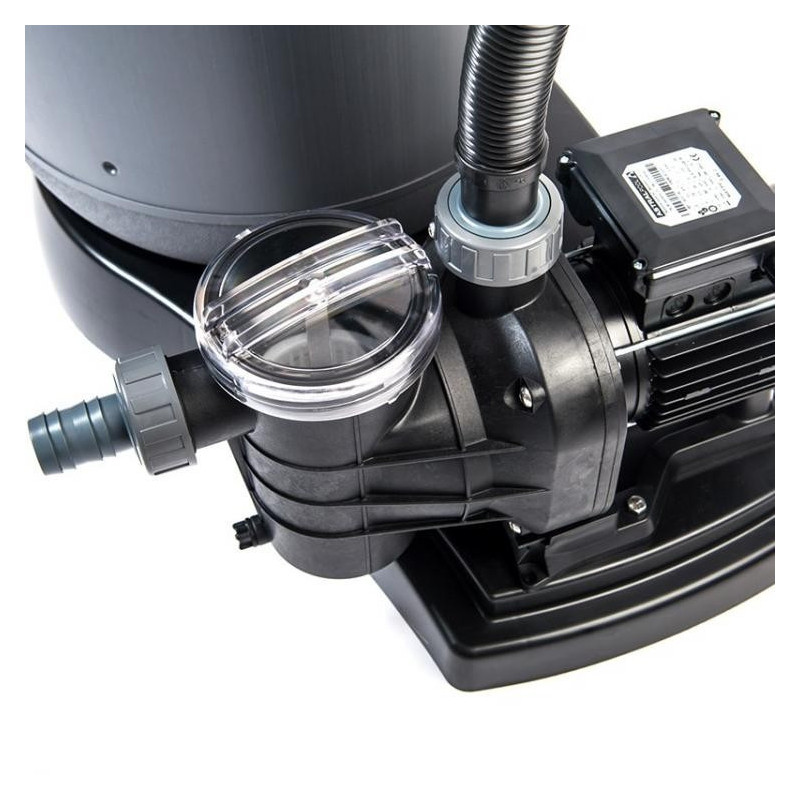

Une pompe auto-amorçante avec préfiltre intégré
Chaque Galactic Monobloc est équipé d'une pompe compacte auto-amorçante adaptée au débit du filtre. La puissance varie de 1/3 à 1 HP selon la configuration choisie. La pompe dispose d'un préfiltre intégré destiné à retenir les débris avant leur passage dans le circuit de filtration. Elle est fournie avec un câble électrique de 3 mètres et une prise pour faciliter son raccordement. La gamme fonctionne sous une alimentation de 230 V - 50 Hz.

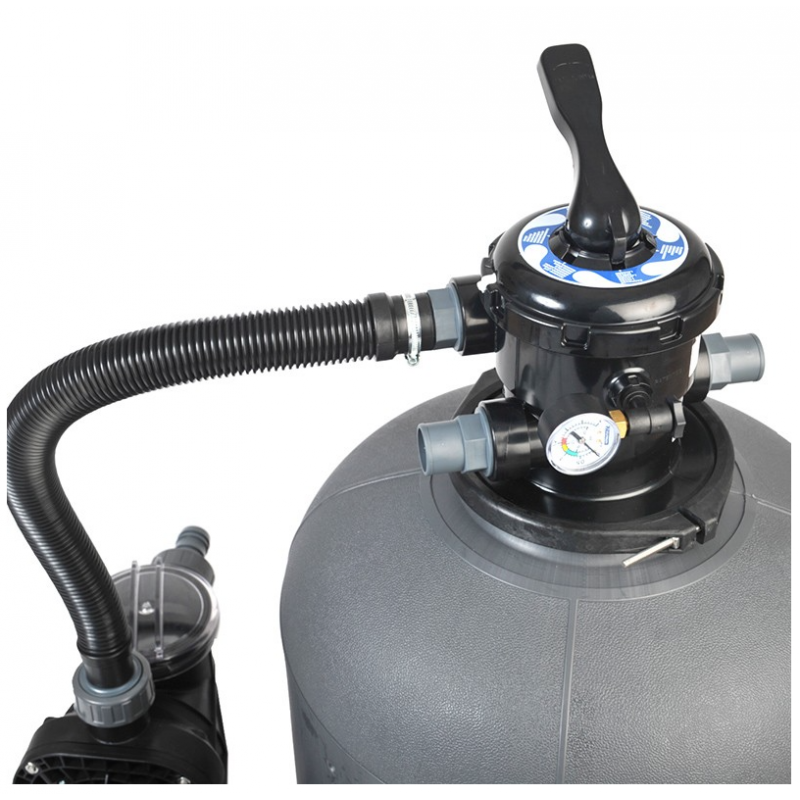

Vanne 6 voies pour toutes les opérations de filtration
Le Galactic Monobloc est équipé d'une vanne multivoies à 6 positions. Elle permet d'adapter le circuit hydraulique aux différentes phases de fonctionnement et d'entretien du filtre.
| Position | Fonction |
|---|---|
| Filtration | Filtration normale de l'eau à travers le média filtrant |
| Contre-lavage | Nettoyage du média filtrant en inversant le sens de circulation de l'eau |
| Rinçage | Rinçage du filtre après le contre-lavage |
| Recirculation | Retour de l'eau vers le bassin sans passage dans le filtre |
| Vidange | Évacuation de l'eau vers le circuit de rejet |
| Fermeture | Fermeture du circuit du filtre |
La vanne intègre également un manomètre, un purgeur d'air manuel et un voyant de turbidité. Le voyant permet de contrôler visuellement l'eau évacuée pendant les opérations de nettoyage.
Raccords Ø38 et Ø50 mm inclus
Pour faciliter son intégration dans différentes installations, le Galactic Monobloc est livré avec des raccords adaptés aux diamètres Ø38 et Ø50 mm, aussi bien pour le filtre que pour la pompe. Cette polyvalence permet d'adapter le groupe à différentes configurations hydrauliques de piscines hors-sol ou enterrées.
Installation rapide sur une base commune
Le filtre et la pompe sont installés sur une base commune avec inserts de fixation. Un tuyau flexible permet de relier la pompe au filtre et l'ensemble des accessoires nécessaires au montage est fourni. AstralPool présente le Galactic Monobloc comme une solution permettant une installation rapide et simplifiée, aussi bien sur une piscine hors-sol que sur une piscine enterrée. Le filtre doit être installé sur une surface horizontale, propre et stable. Le manuel recommande également de prévoir un espace suffisant autour du filtre afin de permettre son déplacement et les opérations d'entretien.
Comment fonctionne la filtration à sable ?
En position Filtration, l'eau provenant du bassin est aspirée par la pompe puis envoyée dans la cuve du filtre. Elle traverse le média filtrant, qui retient les particules en suspension, avant de retourner dans la piscine. Au fur et à mesure de son utilisation, le média filtrant se charge en impuretés. La pression du filtre augmente alors progressivement. Le manuel indique qu'une pression d'environ 1,3 kg/cm² signale la nécessité d'effectuer un contre-lavage.
Contre-lavage et rinçage du filtre
Lorsque le filtre doit être nettoyé, le contre-lavage permet d'inverser le sens de circulation de l'eau dans la cuve afin de décoller et d'évacuer les impuretés retenues par le média filtrant. La procédure indiquée dans le manuel prévoit un contre-lavage d'environ 2 minutes, suivi d'un rinçage d'environ 1 minute. La durée peut toutefois dépendre de l'état d'encrassement du filtre et de la qualité de l'eau.
La pompe doit impérativement être arrêtée avant toute manipulation de la poignée de la vanne multivoies.
Entretien du filtre Galactic Monobloc
Pour conserver de bonnes performances de filtration, le filtre doit être entretenu régulièrement. Le contre-lavage et le rinçage doivent être réalisés lorsque la pression du filtre indique que le média est suffisamment chargé en impuretés. Le manuel recommande également de nettoyer le sable une fois par an avec un produit adapté et indique un remplacement du sable environ tous les 3 ans. Les éléments d'étanchéité et les pièces présentant des signes d'usure doivent être remplacés afin de conserver un fonctionnement correct du système.
Hivernage du groupe de filtration
Avant la période d'hivernage, le manuel recommande d'effectuer un contre-lavage puis un rinçage. L'eau présente dans le filtre doit ensuite être évacuée et le couvercle retiré afin de permettre la ventilation de la cuve pendant la période d'arrêt. Lors de la remise en service, le filtre doit être redémarré en suivant la procédure de mise en service prévue par le fabricant.
Caractéristiques techniques du Galactic Monobloc
| Caractéristique | Valeur |
|---|---|
| Marque | AstralPool |
| Gamme | Galactic Monobloc |
| Type | Groupe de filtration sur platine |
| Débit | 5 à 14 m³/h selon modèle |
| Diamètre des filtres | 380 à 600 mm |
| Type de filtre | Thermoplastique haute résistance moulé par soufflage |
| Pompe | Auto-amorçante |
| Puissance pompe | 1/3 à 1 HP selon modèle |
| Alimentation | 230 V - 50 Hz |
| Vanne | 6 voies |
| Manomètre | Oui |
| Voyant de turbidité | Oui |
| Purge d'air | Manuelle |
| Purge d'eau | Oui |
| Média filtrant | Sable ou verre filtrant |
| Granulométrie du média | 0,4 à 0,8 mm |
| Raccords inclus | Ø38 et Ø50 mm |
| Température maximale de l'eau | 35 °C |
| Pression normale de fonctionnement | 0,6 à 1,4 bar |
| Pression maximale | 2,4 bar |
| Norme | EN 16713-01 |
| Fabrication | Europe |
| Garantie | 2 ans |

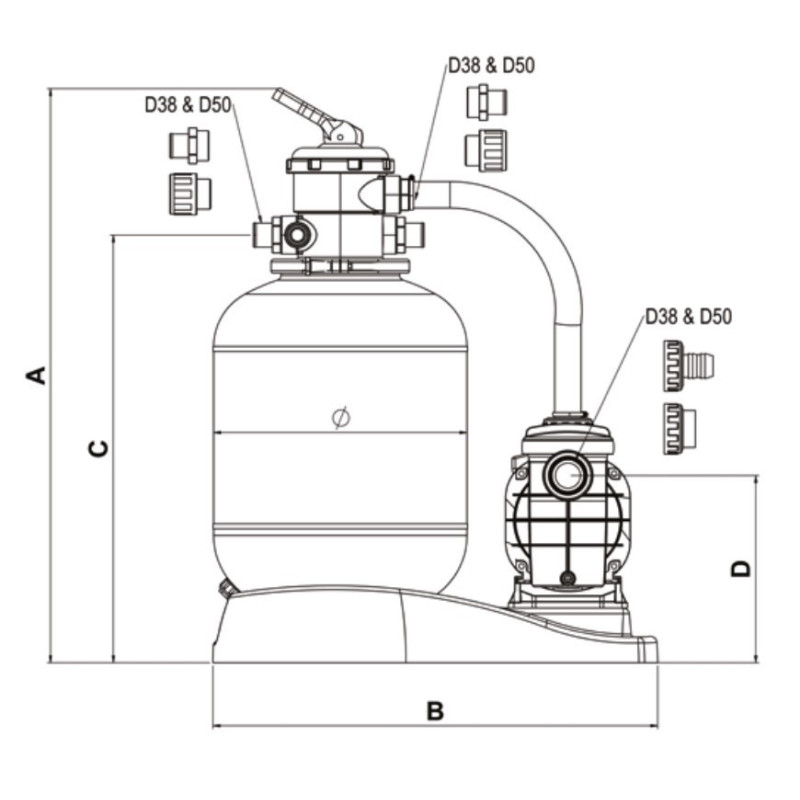

Dimensions et poids des différentes versions
| Référence | Débit | Ø filtre | A | B | C | D | Poids |
|---|---|---|---|---|---|---|---|
| 74471 | 5 m³/h | 380 mm | 860 mm | 710 mm | 635 mm | 295 mm | 20 kg |
| 74472 | 6 m³/h | 400 mm | 905 mm | 710 mm | 650 mm | 295 mm | 20,5 kg |
| 74473 | 8 m³/h | 500 mm | 975 mm | 830 mm | 740 mm | 295 mm | 24 kg |
| 74474 | 10 m³/h | 500 mm | 975 mm | 830 mm | 740 mm | 295 mm | 25,5 kg |
| 74475 | 12 m³/h | 600 mm | 1030 mm | 830 mm | 816 mm | 295 mm | 29 kg |
| 74476 | 14 m³/h | 600 mm | 1030 mm | 830 mm | 816 mm | 295 mm | 30 kg |
Questions fréquentes sur le groupe AstralPool Galactic Monobloc
Quelles sont les versions du Galactic Monobloc ?
La gamme comprend six versions de 5 à 14 m³/h : 5, 6, 8, 10, 12 et 14 m³/h.
Le sable est-il fourni avec le groupe de filtration ?
Non. Le sable n'est pas fourni. La quantité nécessaire dépend du modèle : 40 kg pour les versions 5 et 6 m³/h, 100 kg pour les versions 8 et 10 m³/h et 150 kg pour les versions 12 et 14 m³/h.
Quel média filtrant peut être utilisé ?
Le Galactic Monobloc est conçu pour fonctionner avec du sable ou du verre filtrant. Le fabricant indique une granulométrie comprise entre 0,4 et 0,8 mm.
Quelle est la pression maximale du Galactic Monobloc ?
La pression maximale indiquée par AstralPool est de 2,4 bar. La pression normale de fonctionnement indiquée dans le leaflet est comprise entre 0,6 et 1,4 bar.
Quels raccords sont fournis avec le groupe ?
Le Galactic Monobloc est livré avec des raccords pour Ø38 et Ø50 mm, afin de faciliter son intégration dans différentes installations.
Le groupe possède-t-il une pompe auto-amorçante ?
Oui. Toutes les versions sont équipées d'une pompe compacte auto-amorçante avec préfiltre intégré, câble électrique et prise.
Combien de positions possède la vanne multivoies ?
La vanne possède 6 positions : filtration, contre-lavage, rinçage, recirculation, vidange et fermeture.
Quand faut-il effectuer un contre-lavage ?
Le manuel indique qu'une pression d'environ 1,3 kg/cm² signale que le média filtrant doit être nettoyé par contre-lavage.
Combien de temps dure un contre-lavage ?
La procédure indiquée dans le manuel prévoit environ 2 minutes de contre-lavage, suivies d'environ 1 minute de rinçage. La durée peut être adaptée selon l'état du filtre.
Faut-il arrêter la pompe avant de changer la position de la vanne ?
Oui. La pompe doit toujours être arrêtée avant toute manipulation de la vanne multivoies.
Quelle est la température maximale de l'eau ?
La température maximale de l'eau indiquée pour le Galactic Monobloc est de 35 °C.
