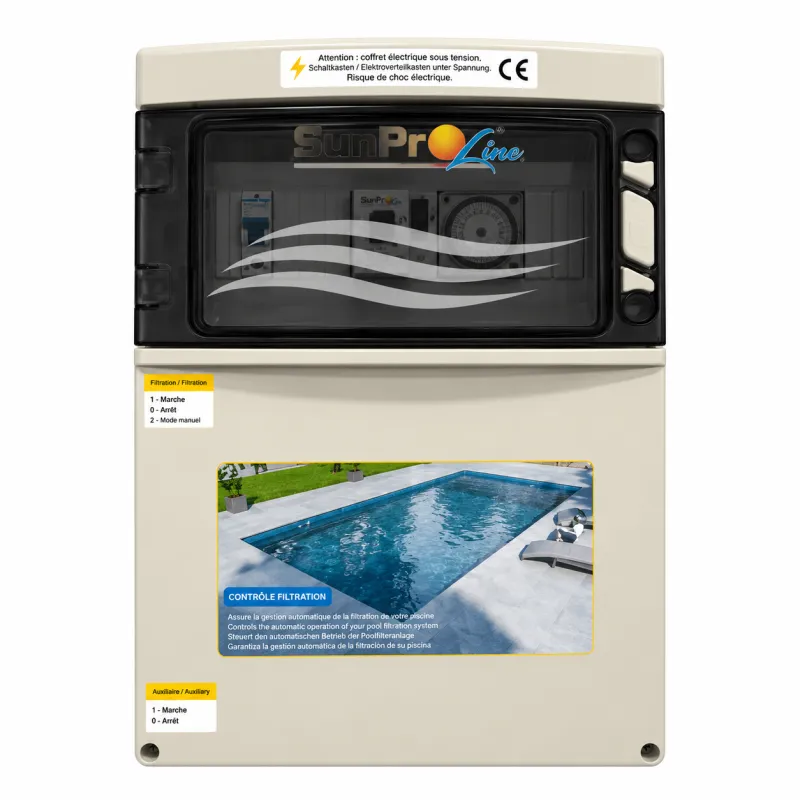

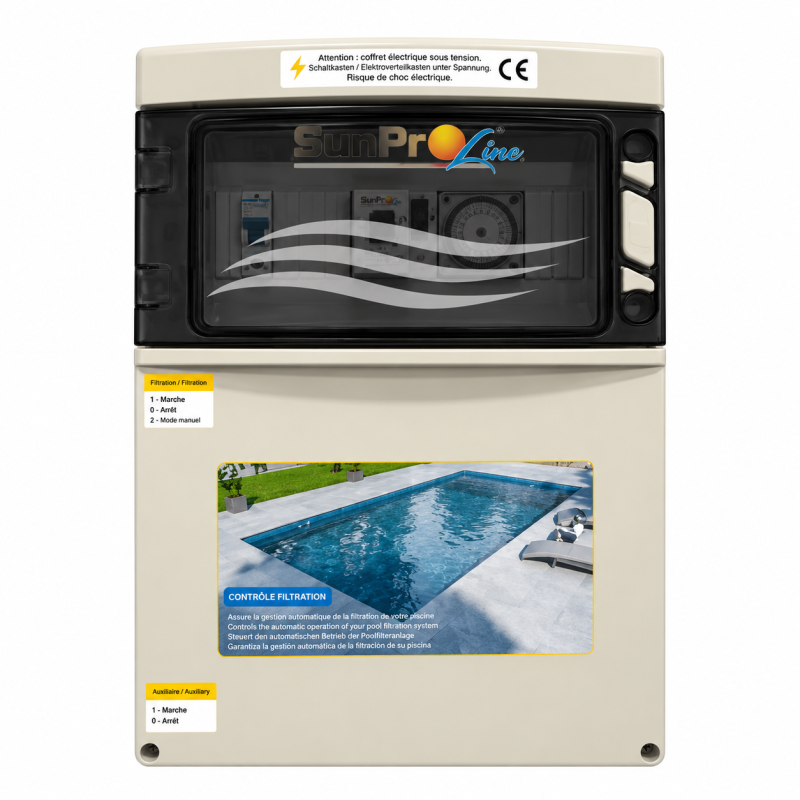

Coffret électrique SunProline 3 fonctions : Pompe, projecteur, surpresseur

Coffret électrique SunProline 3 fonctions : filtration, éclairage et surpresseur

Le coffret électrique SunProline 3 fonctions permet de centraliser la commande et la protection de trois équipements de votre piscine : la pompe de filtration, les projecteurs et le surpresseur. Le disjoncteur est monté et câblé en monophasé d'origine afin de faciliter l'intégration du coffret à votre installation.Ce tableau électrique 3 fonctions est conforme à la norme de fabrication des équipements montés en usine pour une installation conforme à la NF EN C15-100. Plusieurs configurations sont disponibles avec deux calibres de disjoncteur et trois puissances de transformateur.

Un coffret 3 fonctions pour centraliser vos équipements

Le coffret SunProline permet de regrouper au sein d'un même tableau la commande de la filtration, de l'éclairage et du surpresseur. Il intègre notamment un programmateur modulaire 24 heures permettant de gérer simplement le fonctionnement de l'installation. La commande est assurée par un inverseur et un interrupteur placés sous une membrane d'étanchéité. Cette conception contribue à protéger les commandes et à faciliter leur utilisation au quotidien.

Protection de la pompe de filtration

La protection du moteur est assurée par un disjoncteur magnéto-thermique tripolaire compatible avec les installations monophasées et triphasées. Le disjoncteur est toutefois monté et câblé en monophasé d'origine.

• Disjoncteur 4 à 6,3 A : pompe monophasée de 0,75 à 1 CV
• Disjoncteur 6,3 à 10 A : pompe monophasée de 1,5 à 2 CV

Le calibre du disjoncteur doit être sélectionné en fonction des caractéristiques électriques et de l'intensité absorbée par la pompe de filtration.

Transformateur de sécurité pour l'éclairage de la piscine

Le coffret est équipé d'un transformateur torique de sécurité conforme à la norme NF 60742. Trois puissances sont disponibles : 100, 300 ou 600 W, afin d'adapter le coffret aux besoins de l'installation d'éclairage. Le transformateur bénéficie d'une protection primaire par fusible ainsi que d'une protection secondaire assurée par un protecteur thermique incorporé. Il est monté sur platine afin d'assurer une intégration fiable au sein du coffret.

Caractéristiques du coffret électrique SunProline

• Coffret injecté en ABS gris
• Indice de protection IP54
• Transformateur torique de sécurité conforme à la norme NF 60742
• Transformateur disponible en 100, 300 ou 600 W
• Protection primaire du transformateur par fusible
• Protection secondaire par protecteur thermique incorporé
• Protection complète contre la corrosion
• Faible température de fonctionnement
• Protection moteur par disjoncteur magnéto-thermique tripolaire
• Disjoncteur compatible monophasé et triphasé
• Commande par inverseur et interrupteur sous membrane d'étanchéité
• Programmateur modulaire 24 h

Les atouts du tableau électrique SunProline 3 fonctions

• 3 fonctions réunies : filtration, éclairage et surpresseur
• Grande horloge 24 h facile à programmer
• Boutons de commande encapsulés
• Joint de couvercle du coffret
• Système de fermeture 1/4 de tour
• Transformateur monté sur platine
• Raccordement 100 % filaire pour une fiabilité optimale
• Protection complète contre la corrosion
• Coffret ABS avec indice de protection IP54

Puissances absorbées par les moteurs électriques

Pour votre sécurité, ce coffret électrique doit être installé par un professionnel qualifié. Le calibre du disjoncteur doit être adapté aux caractéristiques électriques de la pompe raccordée.

FAQ – Coffret électrique SunProline 3 fonctions

À quoi sert le coffret électrique SunProline 3 fonctions ?

Le coffret permet de centraliser la commande et la protection de la pompe de filtration, de l'éclairage et du surpresseur de la piscine au sein d'un même tableau électrique.

Quels transformateurs sont disponibles ?

Le coffret SunProline est disponible avec trois puissances de transformateur torique de sécurité : 100 W, 300 W ou 600 W. Le modèle doit être sélectionné selon les besoins de l'installation d'éclairage.

Quel disjoncteur choisir pour la pompe de filtration ?

Deux calibres sont proposés : le disjoncteur 4 à 6,3 A est prévu pour une pompe monophasée de 0,75 à 1 CV, tandis que le modèle 6,3 à 10 A convient aux pompes monophasées de 1,5 à 2 CV.

Le coffret est-il compatible avec une installation triphasée ?

La protection moteur est assurée par un disjoncteur magnéto-thermique tripolaire compatible monophasé et triphasé. Le disjoncteur est néanmoins monté et câblé en monophasé d'origine.

Peut-on programmer le fonctionnement de la filtration ?

Oui. Le coffret dispose d'un programmateur modulaire 24 heures permettant de programmer le fonctionnement de l'installation.

Comment le transformateur est-il protégé ?

Le transformateur bénéficie d'une protection primaire par fusible ainsi que d'une protection secondaire assurée par un protecteur thermique incorporé.

Quel est l'indice de protection du coffret SunProline ?

Le coffret est fabriqué en ABS gris et dispose d'un indice de protection IP54. Il bénéficie également d'une protection complète contre la corrosion.
