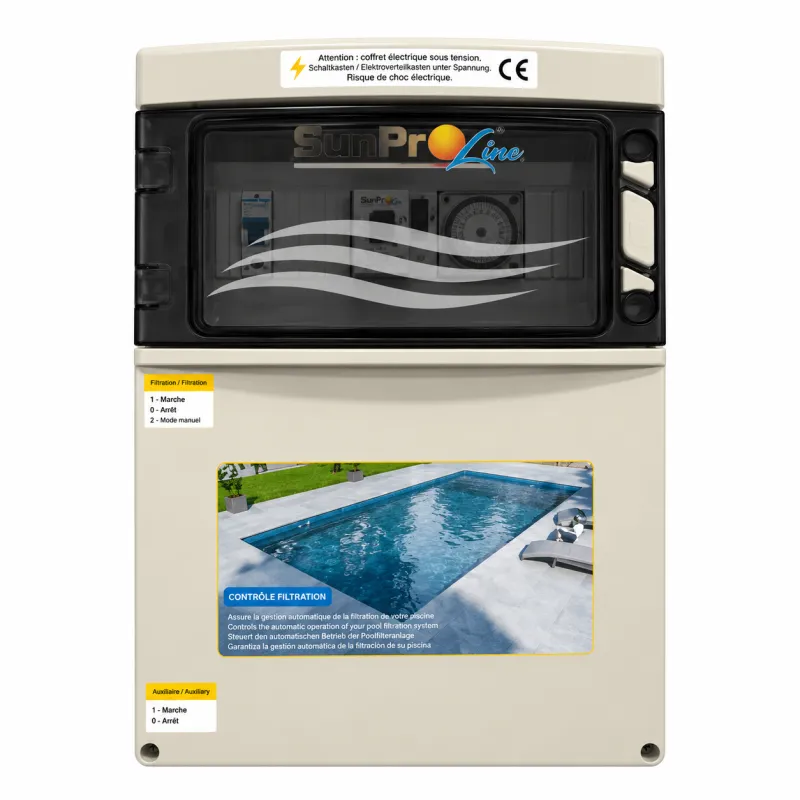

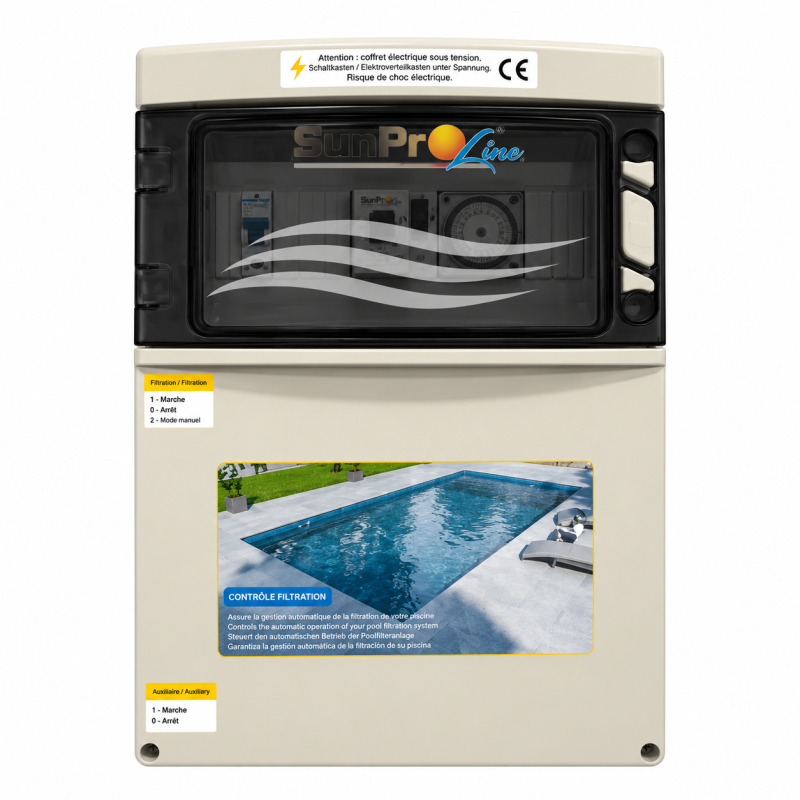

Coffret électrique SunProline 3 fonctions : filtration, éclairage et électrolyseur
Le coffret électrique SunProline 3 fonctions permet de centraliser la commande et la protection de trois équipements essentiels de votre piscine : la pompe de filtration, les projecteurs et l'électrolyseur. Le disjoncteur est monté et câblé en monophasé d'origine afin de faciliter l'intégration du coffret à l'installation. Ce tableau électrique 3 fonctions est conforme à la norme de fabrication des équipements montés en usine pour une installation conforme à la NF EN C15-100. Plusieurs configurations sont disponibles avec deux calibres de disjoncteur et trois puissances de transformateur afin d'adapter le coffret aux équipements de votre piscine.
Un coffret 3 fonctions pour centraliser vos équipements
Le coffret SunProline regroupe au sein d'un même tableau la commande de la filtration, de l'éclairage et de l'électrolyseur. Il intègre un programmateur modulaire 24 heures permettant notamment de gérer les périodes de fonctionnement de l'installation. La commande est assurée par un inverseur et un interrupteur placés sous une membrane d'étanchéité. Cette conception contribue à protéger les commandes et facilite leur utilisation au quotidien.
Protection de la pompe de filtration
La protection du moteur est assurée par un disjoncteur magnéto-thermique tripolaire compatible avec les installations monophasées et triphasées. Le coffret est toutefois livré avec son disjoncteur monté et câblé en monophasé d'origine.
• Disjoncteur 4 à 6,3 A : pompe monophasée de 0,75 à 1 CV
• Disjoncteur 6,3 à 10 A : pompe monophasée de 1,5 à 2 CV
Le calibre du disjoncteur doit être sélectionné en fonction des caractéristiques et de l'intensité absorbée par la pompe de filtration.
Transformateur de sécurité pour l'éclairage de la piscine
Le coffret est équipé d'un transformateur torique de sécurité conforme à la norme NF 60742. Trois puissances sont proposées : 100, 300 ou 600 W, permettant de sélectionner le coffret selon les besoins de l'installation d'éclairage.
Le transformateur bénéficie d'une protection primaire par fusible et d'une protection secondaire assurée par un protecteur thermique incorporé. Il est monté sur platine afin de garantir une intégration fiable au sein du coffret.
Caractéristiques du coffret électrique SunProline
• Coffret injecté en ABS gris
• Indice de protection IP54
• Transformateur torique de sécurité conforme à la norme NF 60742
• Transformateur disponible en 100, 300 ou 600 W
• Protection primaire du transformateur par fusible
• Protection secondaire par protecteur thermique incorporé
• Protection complète contre la corrosion
• Faible température de fonctionnement
• Protection moteur par disjoncteur magnéto-thermique tripolaire
• Disjoncteur compatible monophasé et triphasé
• Commande par inverseur et interrupteur sous membrane d'étanchéité
• Programmateur modulaire 24 h
Les avantages du tableau électrique SunProline 3 fonctions
• 3 fonctions réunies : filtration, éclairage et électrolyseur
• Grande horloge 24 h facile à programmer
• Boutons de commande encapsulés pour davantage de protection
• Joint de couvercle du coffret
• Système de fermeture 1/4 de tour
• Transformateur monté sur platine
• Raccordement 100 % filaire pour une fiabilité optimale
• Protection complète contre la corrosion
• Coffret ABS avec indice de protection IP54
Puissances absorbées par les moteurs électriques
Pour votre sécurité, ce coffret électrique doit être installé par un professionnel qualifié. Le calibre du disjoncteur doit être adapté aux caractéristiques électriques de la pompe raccordée.
FAQ – Coffret électrique SunProline 3 fonctions
À quoi sert le coffret électrique SunProline 3 fonctions ?
Le coffret permet de centraliser la commande et la protection de la pompe de filtration, de l'éclairage et de l'électrolyseur de la piscine au sein d'un même tableau électrique.
Quels transformateurs sont disponibles avec le coffret SunProline ?
Trois puissances de transformateur torique de sécurité sont proposées : 100 W, 300 W et 600 W. Le modèle doit être sélectionné selon les besoins de l'installation d'éclairage.
Quel disjoncteur choisir pour la pompe de filtration ?
Deux calibres sont disponibles : le disjoncteur 4 à 6,3 A est prévu pour une pompe monophasée de 0,75 à 1 CV, tandis que le modèle 6,3 à 10 A convient aux pompes monophasées de 1,5 à 2 CV.
Le coffret SunProline 3 fonctions est-il compatible avec le triphasé ?
Le coffret utilise un disjoncteur magnéto-thermique tripolaire compatible avec les installations monophasées et triphasées. Le disjoncteur est néanmoins monté et câblé en monophasé d'origine.
Peut-on programmer le fonctionnement de la filtration ?
Oui. Le coffret intègre un programmateur modulaire 24 heures permettant de programmer les périodes de fonctionnement de l'installation.
Comment le transformateur est-il protégé ?
Le transformateur bénéficie d'une protection primaire par fusible et d'une protection secondaire assurée par un protecteur thermique incorporé.
Quel est l'indice de protection du coffret ?
Le coffret SunProline est fabriqué en ABS gris et bénéficie d'un indice de protection IP54. Il dispose également d'une protection complète contre la corrosion.
