Coffret de régulation 5 sondes ou 7 sondes pour piscine à débordement

Coffret de régulation automatique de niveau pour piscine à débordement

Le coffret de régulation automatique de niveau est conçu pour gérer le niveau d'eau d'une piscine à débordement équipée d'un bac tampon. Grâce aux sondes de niveau, il contrôle automatiquement différentes fonctions de l'installation afin de maintenir un niveau d'eau adapté et de contribuer à la protection de la pompe de filtration.

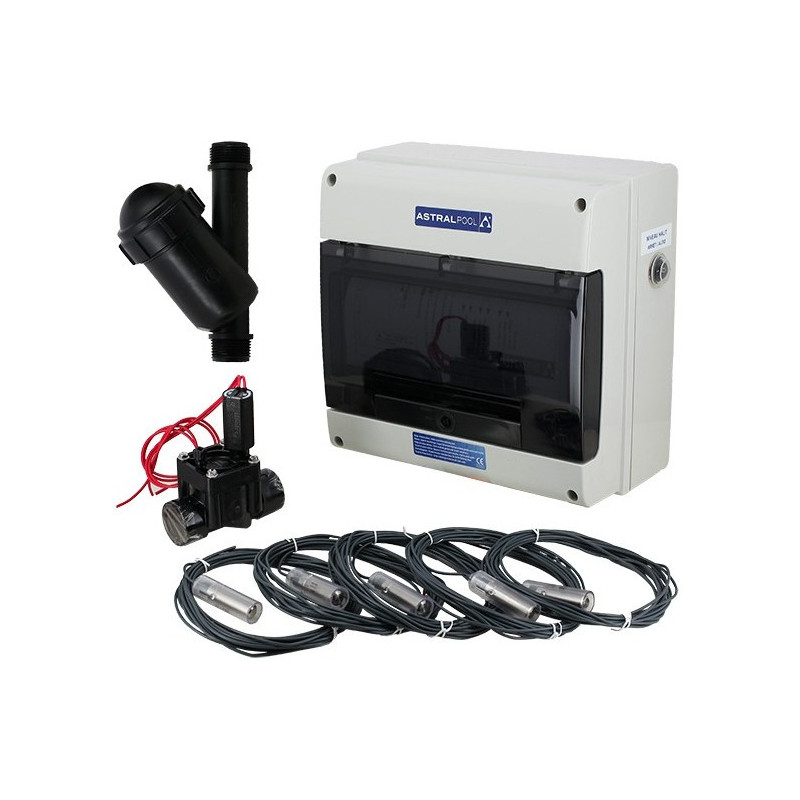

Disponible en version 5 ou 7 sondes, le coffret est livré avec une électrovanne 1" 24 V ainsi qu'un filtre à tamis. Une fois correctement raccordé et mis sous tension, le système fonctionne de manière autonome.

Régulation automatique du niveau d'eau

Les sondes permettent au coffret de détecter les différents niveaux d'eau et de commander les fonctions correspondantes. Le système peut notamment gérer le remplissage du bassin en commandant l'ouverture et la fermeture de l'électrovanne.

La sortie destinée à l'électrovanne fonctionne en 24 V AC. L'électrovanne est ainsi commandée automatiquement en fonction du niveau d'eau détecté par les sondes.

Sécurité de la pompe en cas de niveau d'eau insuffisant

Selon la version du coffret, une fonction de sécurité manque d'eau permet de protéger la pompe de filtration lorsque le niveau devient insuffisant. Un contact sec autorise le fonctionnement de la pompe lorsque le niveau d'eau est correct et interrompt cette autorisation lorsque le niveau est trop bas.

Cette fonction de sécurité manque d'eau est prévue pour une seule pompe de filtration.

Remise en route de la filtration en cas de niveau haut

Selon la version sélectionnée, le coffret peut également disposer d'une fonction de remise en route de la filtration sur niveau haut. Lorsque le niveau d'eau devient trop important, un contact sec permet de forcer le fonctionnement de la filtration en dehors des plages habituellement programmées.

Cette fonction contribue à faire diminuer le niveau d'eau lorsque le bac tampon atteint un niveau élevé et permet ainsi de limiter les pertes d'eau par débordement.

Fonctionnement autonome du coffret de régulation

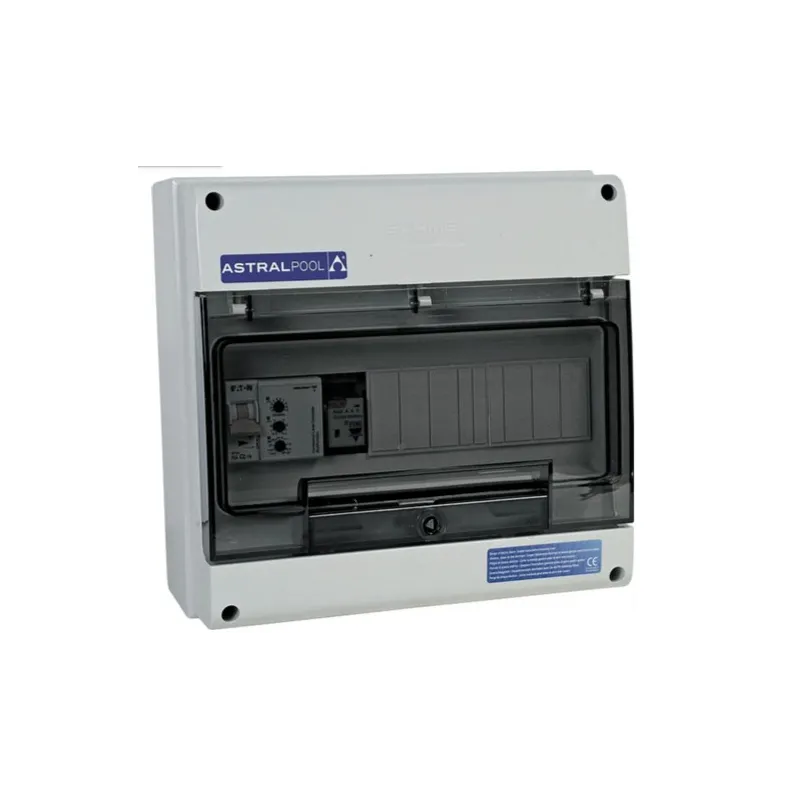

Une fois le coffret correctement raccordé et alimenté, son fonctionnement est automatique. Un voyant vert indique la mise sous tension du contrôleur de niveau tandis qu'un voyant orange indique la position du contact et l'activation des fonctions correspondantes.

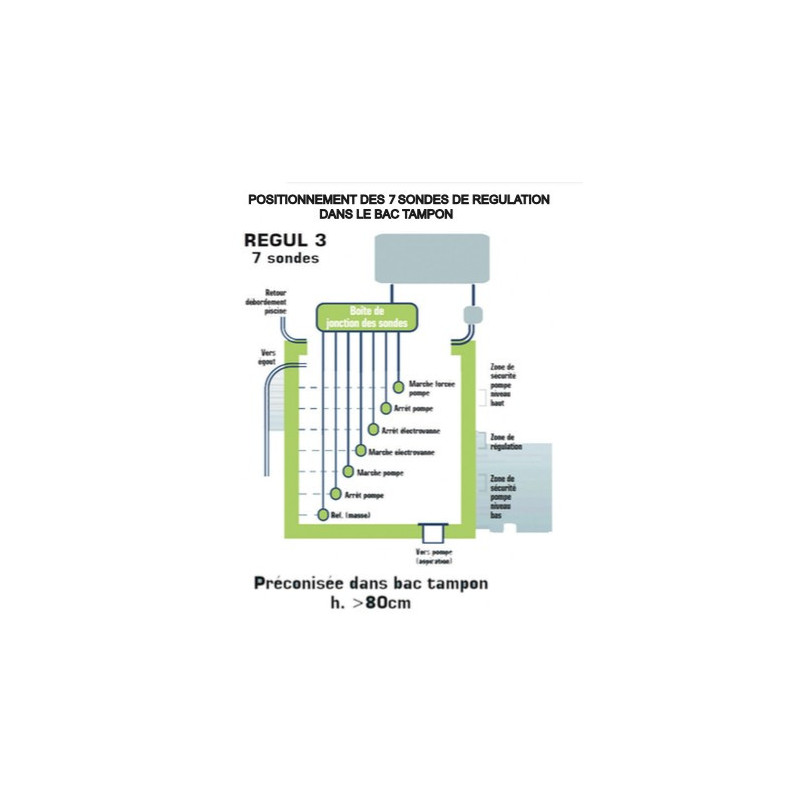

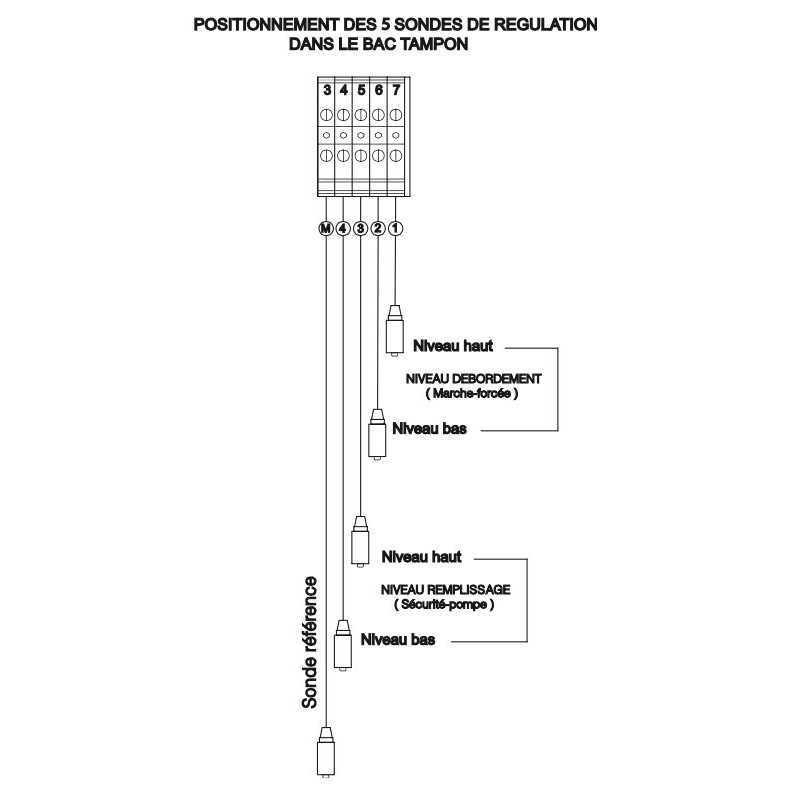

Le schéma technique fourni avec le coffret présente notamment les différents niveaux de détection ainsi que les raccordements associés à l'électrovanne, au contact sec de sécurité manque d'eau et au contact sec de niveau haut.

Caractéristiques techniques

Les avantages du coffret de régulation pour piscine à débordement

• Gestion automatique du niveau d'eau
• Versions disponibles avec 5 ou 7 sondes
• Électrovanne 1" 24 V fournie
• Filtre à tamis fourni
• Remplissage automatique selon le niveau détecté
• Fonction de sécurité manque d'eau selon version
• Fonction de remise en route de la filtration sur niveau haut selon version
• Fonctionnement autonome après raccordement et mise en service
• Alimentation 230 V monophasée
• Protection IP55

Installation et entretien du coffret

Le coffret doit être installé exclusivement dans un local technique ou en intérieur. L'installation doit également disposer d'une protection différentielle 30 mA en amont ou directement dans le coffret, conformément aux dispositions applicables.

Pour assurer une détection correcte du niveau d'eau, les sondes doivent être maintenues propres et en bon état. Les dépôts calcaires ou végétaux peuvent perturber leur fonctionnement. Les connexions électriques doivent également être contrôlées et resserrées périodiquement.

Pour votre sécurité, ce coffret électrique doit être installé et mis en service par un professionnel qualifié.

FAQ – Coffret de régulation pour piscine à débordement

À quoi sert ce coffret de régulation ?

Le coffret permet de gérer automatiquement le niveau d'eau d'une piscine à débordement. Grâce aux sondes installées dans le système, il peut notamment commander le remplissage et gérer certaines fonctions liées à la pompe de filtration selon le niveau d'eau.

Quelle est la différence entre les versions 5 et 7 sondes ?

Le produit est proposé en version 5 ou 7 sondes. Les fonctions disponibles peuvent varier selon la version du coffret, notamment concernant les contacts secs associés à la sécurité manque d'eau et à la remise en route de la filtration sur niveau haut.

Comment fonctionne le remplissage automatique ?

Lorsque le niveau d'eau atteint le seuil prévu pour le remplissage, le coffret commande l'électrovanne 24 V AC. Celle-ci permet d'assurer automatiquement l'appoint d'eau nécessaire.

Le coffret peut-il protéger la pompe contre un niveau d'eau trop bas ?

Oui, selon la version du coffret. Un contact sec manque d'eau peut interrompre l'autorisation de fonctionnement de la pompe lorsque le niveau d'eau est insuffisant. Cette fonction est prévue pour une seule pompe de filtration.

Que se passe-t-il lorsque le niveau d'eau est trop élevé ?

Selon la version, une fonction de remise en route sur niveau haut peut forcer le fonctionnement de la filtration, même en dehors des plages programmées, afin de contribuer à faire diminuer le niveau d'eau.

L'électrovanne est-elle fournie ?

Oui. Le coffret est livré avec une électrovanne 1" 24 V ainsi qu'un filtre à tamis.

Où doit être installé le coffret ?

Le coffret doit être installé dans un local technique ou en intérieur et son installation électrique doit être réalisée conformément aux prescriptions de sécurité applicables.

Comment entretenir les sondes de niveau ?

Les sondes doivent rester propres et exemptes de dépôts calcaires ou végétaux. Un encrassement peut empêcher la bonne détection du niveau d'eau et perturber la régulation automatique.
