Coffret hors-gel CCEI DHG-2 pour hivernage actif

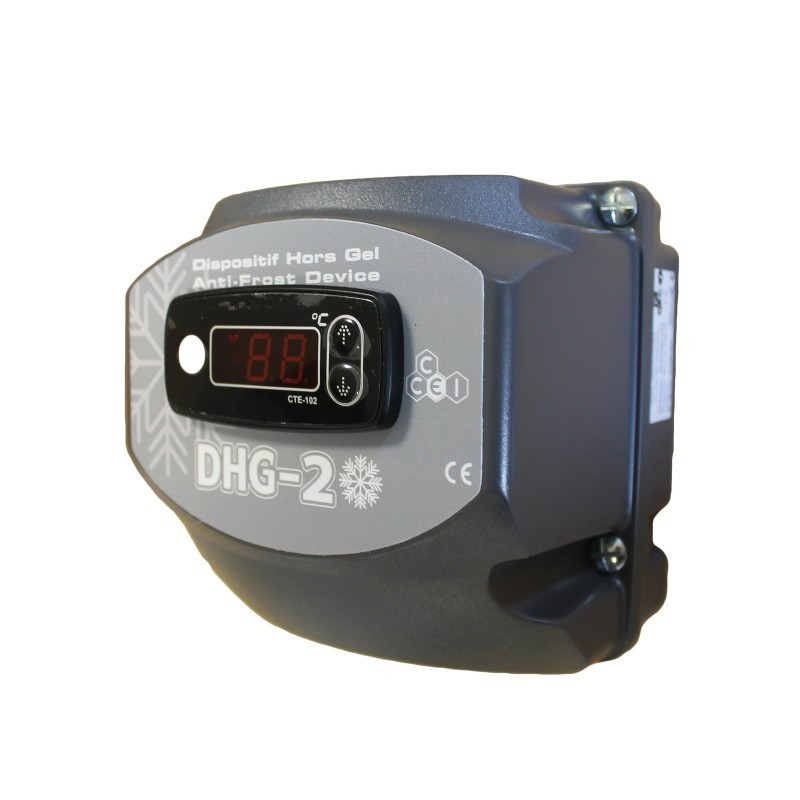

Coffret hors-gel piscine CCEI DHG-2 PF10Y007

Le CCEI DHG-2 PF10Y007 est un coffret hors-gel destiné à protéger les installations hydrauliques d'une piscine lorsque les températures extérieures présentent un risque de gel. Son rôle est de commander automatiquement la marche forcée de la pompe de filtration afin de maintenir l'eau en mouvement dans les canalisations. Lorsque la température atteint le seuil défini, le DHG-2 active la filtration. Le brassage de l'eau permet de limiter le risque de formation de glace dans les canalisations et contribue ainsi à protéger l'installation pendant les périodes froides.

Une protection automatique contre le gel

Le fonctionnement du DHG-2 repose sur la surveillance permanente de la température grâce à sa sonde CTN. Lorsque la température descend sous le seuil de déclenchement, le coffret commande la marche forcée de la pompe de filtration. La circulation de l'eau permet de créer un mouvement dans les canalisations et d'augmenter la pression de l'eau, ce qui contribue à abaisser son point de congélation. L'aspiration par la bonde de fond permet également de faire circuler une eau plus chaude provenant du fond du bassin.

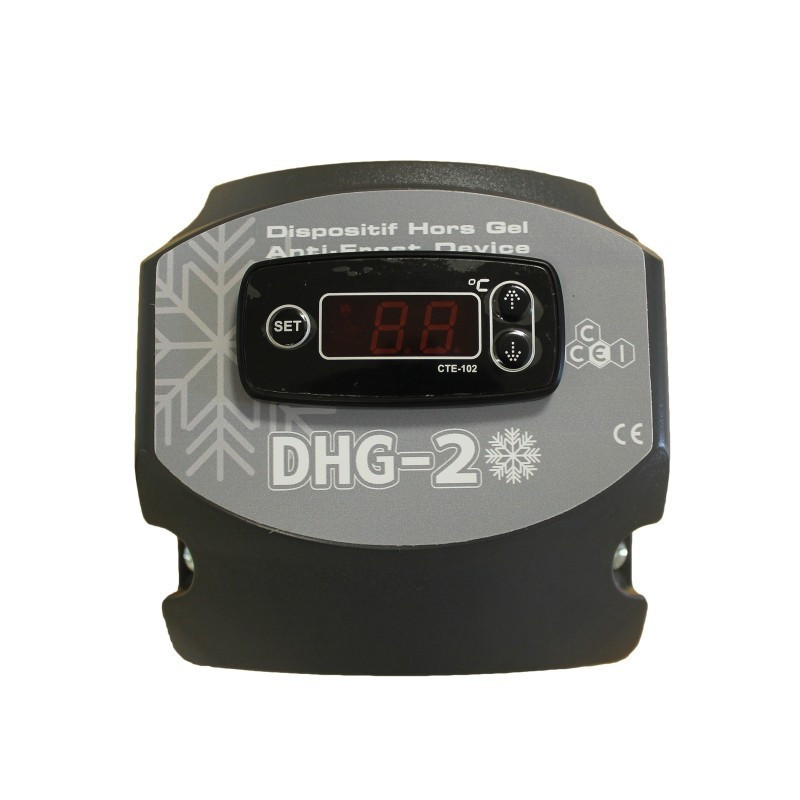

Thermostat électronique avec affichage de la température

Contrairement au DHGA qui utilise un thermostat mécanique, le DHG-2 est équipé d'un thermostat électronique. L'appareil affiche la température dès sa mise sous tension, ce qui permet de contrôler facilement la température mesurée par la sonde. Le coffret est réglé en usine pour déclencher la marche forcée lorsque la température descend sous -2 °C et pour arrêter cette marche forcée lorsque la température remonte au-dessus de 0 °C.

Seuil de température réglable

Le réglage du DHG-2 peut être adapté en fonction de l'installation et de l'emplacement de la sonde. Le point de consigne correspond à la température à laquelle la marche forcée s'arrête, tandis que le point d'enclenchement est fixé à 2 °C en dessous de cette consigne. Cette possibilité de réglage permet d'adapter le fonctionnement du coffret aux conditions dans lesquelles la sonde mesure la température : air extérieur ou eau de la piscine.

Une sonde CTN fournie

Le DHG-2 est livré avec sa sonde de température CTN. CCEI prévoit deux possibilités de mesure : la sonde peut mesurer la température de l'air extérieur ou être installée sur la canalisation afin de mesurer la température de l'eau de la piscine. Pour une mesure de la température extérieure, la sonde doit être positionnée de manière à être isolée de toute source de chaleur ou de rayonnement. Pour mesurer la température de l'eau, elle doit être fixée sur la canalisation avec une mousse isolante.

Commande automatique de la filtration

Le DHG-2 ne commande pas directement la température de l'eau : il agit sur la marche forcée de la pompe de filtration. Lorsque le seuil de température est atteint, son relais de sortie permet de commander la filtration. Le coffret dispose d'un contact permettant de raccorder la marche forcée de la pompe. Lorsqu'il est associé à un coffret de filtration CCEI prévu à cet effet, le raccordement peut être effectué directement sur les bornes dédiées. Pour un autre coffret, le raccordement peut être réalisé sur le contact NO de l'horloge de programmation de la filtration.

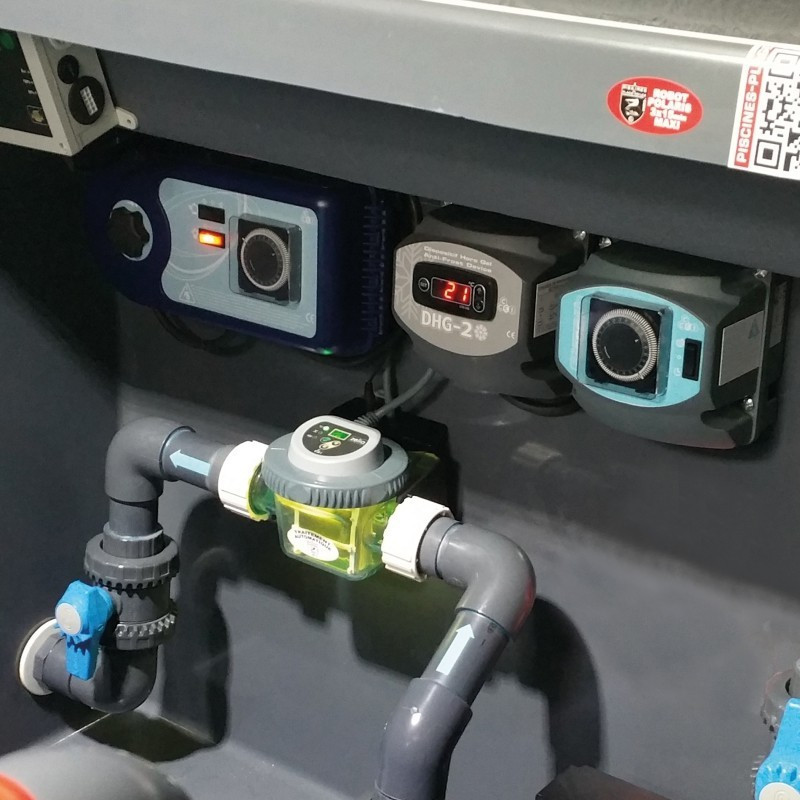

Un coffret compact pour une piscine existante

Le CCEI DHG-2 est conçu pour être installé sur une piscine déjà existante. Son format compact permet de l'intégrer dans le local technique sans nécessiter un remplacement complet du coffret de filtration. Le coffret mesure 155 × 155 × 125 mm et bénéficie d'un indice de protection IP65. Son poids est de 0,6 kg.

Installation du coffret hors-gel DHG-2

Le coffret doit être fixé sur une paroi sèche et plane à l'aide des vis et chevilles fournies. L'emplacement doit permettre à la sonde de mesurer correctement la température souhaitée. L'installation électrique doit être réalisée avec précaution. CCEI recommande vivement de faire appel à une personne qualifiée, car l'installation expose à un risque de choc électrique. L'alimentation du DHG-2 doit être protégée par un dispositif différentiel 30 mA ainsi que contre les surcharges.

Un dispositif complémentaire pour l'hivernage

Le DHG-2 constitue une protection automatique contre le risque de gel, mais il ne doit pas être considéré comme l'unique mesure de protection de la piscine en cas de conditions hivernales extrêmes. CCEI précise que le dispositif ne peut pas protéger les canalisations lorsque les températures sont très basses et que le gel se prolonge pendant plusieurs jours sans interruption. Il ne dispense donc pas de prendre les autres mesures d'hivernage adaptées, telles que l'isolation des canalisations, l'utilisation de flotteurs d'hivernage ou, selon la configuration, la vidange des canalisations.

Caractéristiques techniques

Contenu de l'emballage

• 1 coffret CCEI DHG-2
• 1 sonde de température CTN
• 4 vis et chevilles de fixation
• 1 notice technique

Le contenu de l'emballage est indiqué dans la notice technique CCEI du DHG-2.

Les avantages du CCEI DHG-2

• Protection automatique contre le risque de gel
• Déclenchement automatique de la marche forcée de la filtration
• Thermostat électronique
• Sonde de température CTN fournie
• Température affichée directement sur le coffret
• Seuil de température réglable
• Réglage d'usine à -2 °C / 0 °C
• Coffret compact IP65
• Compatible avec les piscines existantes
• Alimentation 230 V AC

FAQ – Coffret hors-gel CCEI DHG-2

À quoi sert le coffret hors-gel CCEI DHG-2 ?

Le DHG-2 sert à protéger les installations hydrauliques d'une piscine contre le risque de gel. Il déclenche automatiquement la marche forcée de la pompe de filtration lorsque la température atteint le seuil défini.

Comment fonctionne le DHG-2 ?

Le coffret mesure la température grâce à sa sonde CTN. Lorsque la température descend sous le seuil de déclenchement, il active la marche forcée de la filtration afin de maintenir l'eau en mouvement dans les canalisations.

À quelle température le DHG-2 démarre-t-il la filtration ?

Le réglage d'usine prévoit le déclenchement de la marche forcée lorsque la température descend sous -2 °C. La filtration s'arrête lorsque la température remonte au-dessus de 0 °C. Ces seuils peuvent être modifiés selon le réglage choisi.

Le seuil de déclenchement du DHG-2 est-il réglable ?

Oui. Le point de consigne peut être modifié à l'aide des commandes du coffret. Le point d'enclenchement est fixé à 2 °C en dessous de la consigne.

La sonde de température est-elle fournie ?

Oui. Le DHG-2 est livré avec une sonde de température CTN.

Où installer la sonde du DHG-2 ?

La sonde peut mesurer la température de l'air extérieur ou celle de l'eau de la piscine. Pour une mesure extérieure, elle doit être protégée des sources de chaleur et du rayonnement. Pour mesurer l'eau, elle doit être fixée sur la canalisation avec une mousse isolante.

Le DHG-2 protège-t-il la piscine contre tous les risques de gel ?

Non. CCEI précise que le DHG-2 ne peut pas protéger les canalisations lorsque les températures sont très basses et que le gel se prolonge plusieurs jours sans interruption. Il doit être considéré comme une mesure complémentaire aux autres protections hivernales.

Le DHG-2 remplace-t-il les flotteurs d'hivernage ?

Non. Le fabricant précise que le DHG-2 ne dispense pas des autres mesures de protection pouvant être nécessaires, notamment l'isolation des canalisations, les flotteurs d'hivernage ou la vidange des canalisations selon la configuration de l'installation.

Quelle est la tension d'alimentation du DHG-2 ?

Le coffret fonctionne sous une alimentation de 230 V AC en 50/60 Hz.

Quelle est la puissance consommée par le DHG-2 ?

La puissance consommée du coffret est de 30 W.

Quel est l'indice de protection du coffret ?

Le DHG-2 possède un indice de protection IP65.

Quelle est la différence entre le DHG-2 et le DHGA ?

Le DHG-2 utilise un thermostat électronique, tandis que le DHGA fonctionne avec un thermostat mécanique. CCEI commercialise les deux versions dans sa gamme de coffrets de protection hors-gel.
