Filtre à sable piscine Hayward Powerline – Vanne Top
- Garantie 2 ans
- Robuste
- Une marque fiable et performante
- Filtre à sable Hayward Powerline Top avec vanne multivoies 6 positions
- Cuve en polyéthylène haute densité soufflé, résistante aux produits de traitement et aux intempéries
- Disponible en 5, 6, 10 et 14 m³/h
- Système breveté de crépines escamotables pour faciliter la maintenance
- Vanne Top avec manomètre et voyant de turbidité
- Base injectée assurant une bonne stabilité du filtre
- Raccordements hydrauliques 1"1/2 / Ø50 mm
- Pression maximale d'utilisation : 2,4 bar
- Compatible avec les piscines hors-sol et enterrées, avec traitement classique ou au sel
- Garantie 2 ans
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Descriptif

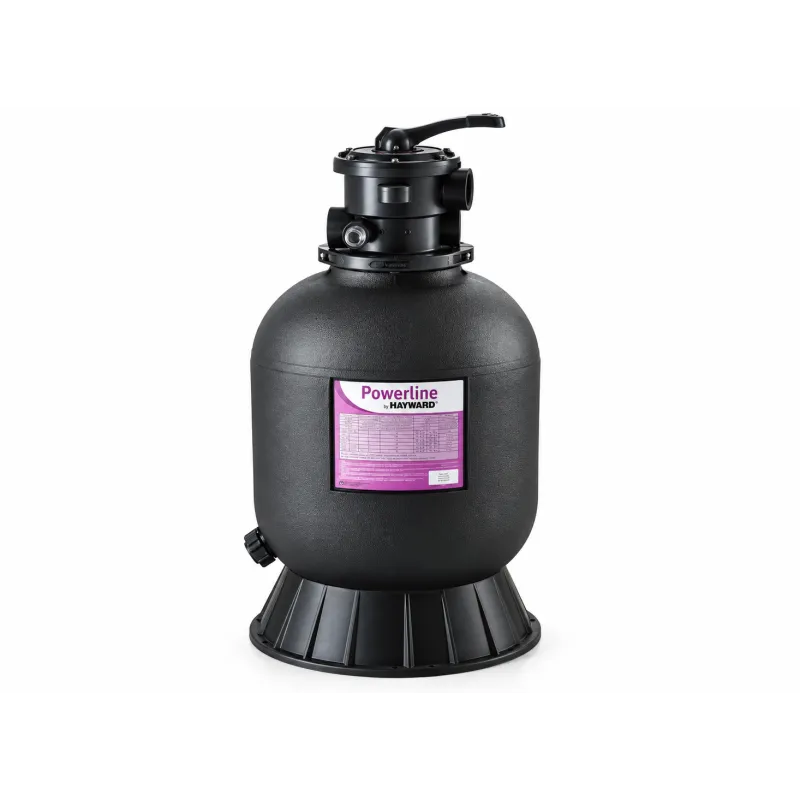

Filtre à sable Hayward Powerline avec vanne Top
Le filtre à sable Hayward Powerline Top est conçu pour assurer la filtration des piscines privées grâce à une cuve robuste en polyéthylène haute densité et une vanne multivoies installée sur la partie supérieure du filtre.
La gamme Powerline Top associe une conception simple et robuste à un système de crépines escamotables breveté, permettant de faciliter l'accès à l'intérieur de la cuve lors des opérations de maintenance. Elle est disponible en plusieurs capacités afin de s'adapter aux différents débits des installations de filtration.
Les modèles actuellement référencés dans la gamme sont proposés en 5, 6, 10 et 14 m³/h, avec des cuves de diamètres différents et une vanne multivoies en 1"1/2.
Une cuve en polyéthylène haute densité
La cuve du filtre Hayward Powerline est fabriquée en polyéthylène haute densité par procédé de soufflage. Ce matériau offre une bonne résistance aux produits de traitement de l'eau ainsi qu'aux conditions climatiques, permettant au filtre d'être installé dans différents environnements techniques.
La conception de la cuve est également pensée pour limiter les risques de corrosion. Le Powerline peut ainsi être utilisé avec les traitements couramment employés dans les piscines, notamment les installations fonctionnant avec une électrolyse au sel.

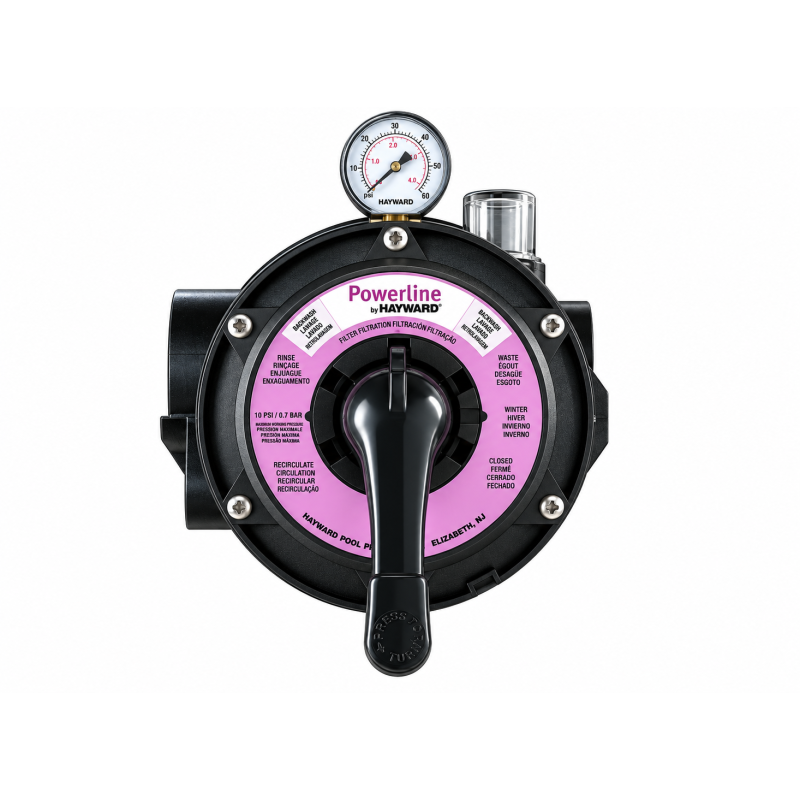

Vanne Top 6 positions
Le filtre Powerline Top est équipé d'une vanne multivoies 6 positions montée sur le dessus de la cuve. Elle permet de sélectionner les différentes fonctions nécessaires au fonctionnement et à l'entretien du filtre :
- Filtration : fonctionnement normal de la filtration
- Lavage : nettoyage du média filtrant par contre-lavage
- Rinçage : rinçage du filtre après le lavage
- Vidange : évacuation de l'eau vers l'égout
- Circulation : circulation de l'eau sans passage par le média filtrant
- Fermé : fermeture du circuit du filtre
La vanne est équipée d'un manomètre permettant de contrôler la pression du filtre et d'un voyant de turbidité permettant de visualiser l'état de l'eau lors des opérations de lavage.
Un système de crépines escamotables
L'une des particularités du filtre Hayward Powerline est son système breveté de crépines escamotables. Les crépines peuvent être repliées afin de faciliter l'accès à l'intérieur de la cuve.
Cette conception simplifie notamment les opérations de maintenance et permet d'accéder plus facilement aux différents éléments internes du filtre lorsque cela est nécessaire.
Une base injectée pour une bonne stabilité
Le filtre Powerline Top repose sur une base injectée conçue pour assurer une bonne assise de la cuve. Le filtre peut ainsi être positionné de manière stable sur une surface adaptée dans le local technique.
Les différentes versions du Hayward Powerline Top
| Modèle | Référence Hayward | Débit | Surface filtrante | Charge de sable | Raccordement |
|---|---|---|---|---|---|
| Powerline Top 5 m³/h | 81100 | 5 m³/h | 0,10 m² | 25 kg | 1"1/2 |
| Powerline Top 6 m³/h | 81101 | 6 m³/h | 0,13 m² | 50 kg | 1"1/2 |
| Powerline Top 10 m³/h | 81103 | 10 m³/h | 0,20 m² | 100 kg | 1"1/2 |
| Powerline Top 14 m³/h | 81104 | 14 m³/h | 0,28 m² | 150 kg | 1"1/2 |
Caractéristiques techniques
| Caractéristique | Powerline Top 5 | Powerline Top 6 | Powerline Top 10 | Powerline Top 14 |
|---|---|---|---|---|
| Référence | 81100 | 81101 | 81103 | 81104 |
| Débit recommandé | 5 m³/h | 6 m³/h | 10 m³/h | 14 m³/h |
| Surface de filtration | 0,10 m² | 0,13 m² | 0,20 m² | 0,28 m² |
| Diamètre de cuve | ≈ 360 mm | ≈ 400 mm | ≈ 500 mm | ≈ 600 mm |
| Charge de sable | 25 kg | 50 kg | 100 kg | 150 kg |
| Granulométrie du sable | 0,55 mm | |||
| Perte de charge au débit recommandé | 0,14 bar | 0,14 bar | 0,14 bar | 0,21 bar |
| Raccordement entrée/sortie | 1"1/2 | |||
| Pression maximale d'utilisation | 2,4 bar | |||
| Vanne | Multivoies Top 6 positions | |||
| Manomètre | Oui | |||
| Voyant de turbidité | Oui | |||
| Crépines escamotables | Oui | |||
| Matériau de la cuve | Polyéthylène haute densité soufflé | |||
Dimensions des filtres Powerline Top
| Référence | Dimension A | Dimension B | Dimension C | Dimension D | Dimension E |
|---|---|---|---|---|---|
| 81100 | 368 mm | 358 mm | 371 mm | 805 mm | 545 mm |
| 81101 | 401 mm | 391 mm | 371 mm | 858 mm | 598 mm |
| 81103 | 511 mm | 500 mm | 521 mm | 989 mm | 729 mm |
| 81104 | 612 mm | 594 mm | 521 mm | 1097 mm | 837 mm |
Fonctionnement de la filtration à sable
Le filtre utilise un média filtrant à base de sable pour retenir les impuretés présentes dans l'eau de la piscine. L'eau provenant du bassin est envoyée par la pompe vers la vanne multivoies, puis traverse le lit de sable.
Les particules et impuretés sont retenues par le média filtrant tandis que l'eau filtrée est renvoyée vers le bassin. Le filtre doit être correctement dimensionné afin que le débit de la pompe reste compatible avec les capacités du filtre.
Installation du filtre Powerline Top
Le filtre doit être installé sur un emplacement propre, stable et de niveau. La documentation Hayward recommande de positionner le filtre de manière à ce que la vanne, les canalisations et le bouchon de vidange restent facilement accessibles.
Le haut du filtre doit se trouver à une hauteur maximale de 1,5 m par rapport au niveau de l'eau. Cette disposition facilite le fonctionnement et les opérations d'entretien du système.
Lors du remplissage du filtre, la cuve doit être remplie à moitié d'eau avant l'ajout du sable. Le tube central doit rester parfaitement droit et la surface du sable doit être nivelée.
Entretien et contre-lavage
Le filtre à sable doit être régulièrement nettoyé afin d'éliminer les impuretés accumulées dans le média filtrant. Le contre-lavage inverse le sens de circulation de l'eau dans le filtre afin d'évacuer les particules retenues vers l'égout.
Après un contre-lavage, la vanne doit être placée en position rinçage afin de remettre correctement le média en place avant de repasser en filtration.
Le manomètre permet de suivre la pression de fonctionnement du filtre et d'identifier une augmentation de pression liée à l'encrassement du média.
La pompe doit toujours être arrêtée avant de manipuler la vanne multivoies.
Un filtre adapté aux différentes installations de piscine
La gamme Hayward Powerline Top peut être utilisée sur différents types de piscines, notamment les piscines hors-sol et enterrées. Sa cuve en PEHD soufflé et sa résistance aux produits de traitement permettent également de l'intégrer dans des installations utilisant une chloration classique ou un traitement au sel.
Le choix du modèle doit être effectué en fonction du débit nécessaire à l'installation et des caractéristiques de la pompe de filtration. Il est important de ne pas sélectionner un filtre uniquement en fonction du volume du bassin : le débit hydraulique, les pertes de charge et la configuration du réseau doivent également être pris en compte.
Pourquoi choisir le filtre Hayward Powerline Top ?
- Cuve en polyéthylène haute densité soufflé
- Bonne résistance aux produits de traitement et aux intempéries
- Vanne multivoies Top 6 positions
- Manomètre et voyant de turbidité inclus
- Crépines escamotables brevetées pour faciliter la maintenance
- Base injectée pour une bonne stabilité
- Débits disponibles de 5 à 14 m³/h
- Raccordement hydraulique 1"1/2
- Pression maximale d'utilisation de 2,4 bar
- Compatible avec les installations au chlore ou au sel
- Garantie 2 ans
FAQ – Filtre à sable Hayward Powerline Top
Quels sont les débits disponibles pour le Powerline Top ?
La gamme Powerline Top actuellement référencée comprend quatre modèles : 5, 6, 10 et 14 m³/h.
Quelle est la différence entre les filtres Powerline Top ?
Les différents modèles se distinguent principalement par le diamètre de leur cuve, leur surface de filtration, leur débit recommandé et leur quantité de sable. Le choix dépend du débit nécessaire pour l'installation.
Le Powerline Top est-il livré avec sa vanne ?
Oui. Le filtre est équipé d'une vanne multivoies Top 6 positions avec manomètre et voyant de turbidité.
Quel est le raccordement du filtre Hayward Powerline Top ?
Les modèles Powerline Top disposent d'un raccordement hydraulique en 1"1/2.
Quelle quantité de sable faut-il prévoir ?
La quantité dépend du modèle : 25 kg pour le 5 m³/h, 50 kg pour le 6 m³/h, 100 kg pour le 10 m³/h et 150 kg pour le 14 m³/h.
Quelle est la pression maximale du filtre ?
La pression maximale d'utilisation indiquée dans la documentation Hayward est de 2,4 bar.
Le Powerline Top peut-il être utilisé avec une piscine au sel ?
Oui. La gamme est conçue pour résister aux produits de traitement et peut être utilisée dans des installations fonctionnant avec une chloration classique ou un traitement au sel.
Pourquoi les crépines sont-elles escamotables ?
Le système de crépines escamotables permet de faciliter l'accès à l'intérieur de la cuve et simplifie ainsi certaines opérations de maintenance.
