Echangeur thermique PSA Zodiac Heat Line SANS CIRCULATEUR (Heatline)
- Garantie 2 ans
-
Fabriqué en France
- Pratique
- Economique
- Simple

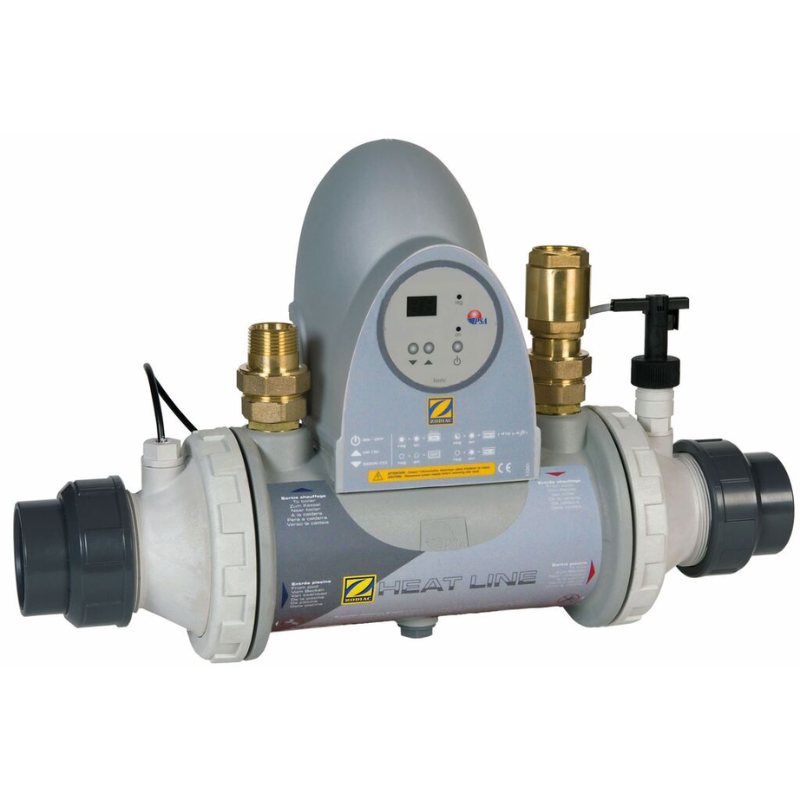

L’échangeur thermique Zodiac Heat Line Plus sans circulateur permet de chauffer l’eau de votre piscine à partir de votre installation de chauffage domestique : chaudière, pompe à chaleur, géothermie ou solaire. Doté d’un faisceau de tubes en titane et d’une enveloppe en Noryl/polyamide injecté, il offre une solution robuste et modulable. Il est équipé d’une régulation digitale, d’un interrupteur de débit et d’un clapet anti-retour. Disponible en trois puissances : 20, 40 et 70 kW.
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Si vous trouvez moins cher avant de passer commande, cliquez sur l'icône Meilleur prix située à côté du prix de l'article et transmettez nous les éléments relatifs à l'offre concurrente. Nous ferons notre possible pour nous aligner* et un cadeau sera joint à votre colis !
Descriptif
Échangeur thermique Zodiac Heat Line Plus sans circulateur : chauffez votre piscine avec votre chauffage domestique
L’échangeur thermique Zodiac Heat Line Plus sans circulateur utilise le circuit de chauffage de votre habitation pour réchauffer l’eau de votre piscine. Installé à proximité de votre chaudière et sur le circuit de filtration, il transfère la chaleur entre le circuit primaire de chauffage et le circuit secondaire de la piscine.
Cette gamme est compatible avec différents systèmes de chauffage domestique : chaudière, pompe à chaleur, géothermie ou installation solaire avec ballon intermédiaire. Elle permet d'adapter la puissance de chauffe aux caractéristiques de votre installation et au volume de votre bassin.
Trois puissances disponibles : 20, 40 et 70 kW
La gamme Zodiac Heat Line sans circulateur comprend trois déclinaisons :
- Heat Line 20 : puissance maximale de 20 kW avec une eau primaire à 90 °C.
- Heat Line 40 : puissance maximale de 40 kW avec une eau primaire à 90 °C.
- Heat Line 70 : puissance maximale de 70 kW avec une eau primaire à 90 °C.
La puissance réellement restituée dépend de la température du circuit primaire. Les performances diminuent lorsque la température de l'eau de chauffage est plus basse : il est donc important de choisir le modèle en fonction de votre installation et de vos besoins thermiques.
Une conception robuste avec des tubes en titane
Le Zodiac Heat Line est conçu avec une enveloppe en Noryl/polyamide injecté et un faisceau de tubes en titane. Ce matériau est particulièrement adapté aux échanges thermiques en environnement piscine.
La conception comprend également :
- Un clapet anti-retour.
- Un interrupteur de débit.
- Une interface réversible permettant d'inverser le sens d'entrée et de sortie de l'eau selon l'installation.
- Une régulation digitale.
- Un coffret électrique précâblé avec prise 230 V.
Le modèle présenté est livré sans circulateur : la pompe de circulation du circuit primaire n'est donc pas intégrée à l'échangeur.
Caractéristiques techniques selon la puissance
| Caractéristiques | Heat Line 20 | Heat Line 40 | Heat Line 70 |
|---|---|---|---|
| Puissance à 90 °C | 20 kW | 40 kW | 70 kW |
| Puissance à 60 °C | 8,5 kW | 17 kW | 30 kW |
| Puissance à 45 °C | 4 kW | 8 kW | 14 kW |
| Débit primaire chauffage | 0,9 m³/h | 1,7 m³/h | 3 m³/h |
| Débit secondaire piscine | 10 m³/h | 15 m³/h | 20 m³/h |

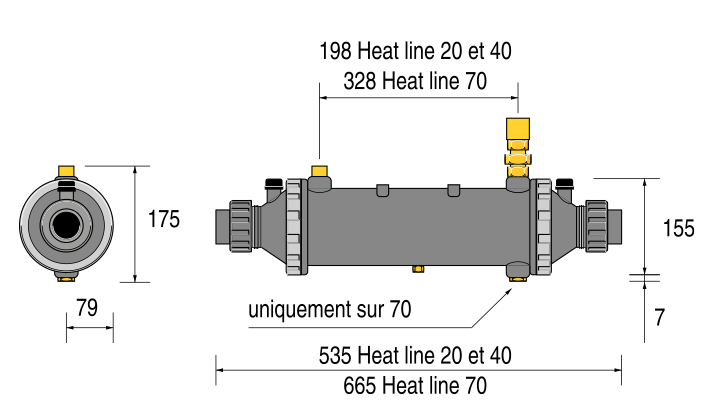

| Dimensions | 15,8 x 53,5 x 34,5 cm | 15,8 x 53,5 x 34,5 cm | 15,8 x 66,5 x 34,5 cm |
Caractéristiques communes
- Marque : Zodiac
- Gamme : Heat Line Plus sans circulateur
- Type : échangeur thermique multitubulaire pour piscine
- Enveloppe : Noryl/polyamide injecté
- Faisceau d'échange : tubes en titane
- Régulation : digitale
- Circulateur : non intégré
- Raccordement primaire chauffage : Ø 26/34
- Raccordement secondaire piscine : PVC Ø 50 ou 63 mm
- Pression maximale du circuit piscine : 2 bars
- Température maximale admissible : 90 °C
- Alimentation électrique : monophasée 230 V
- Garantie : 2 ans
- Fabrication : France
Conseils d'installation de l'échangeur Zodiac Heat Line

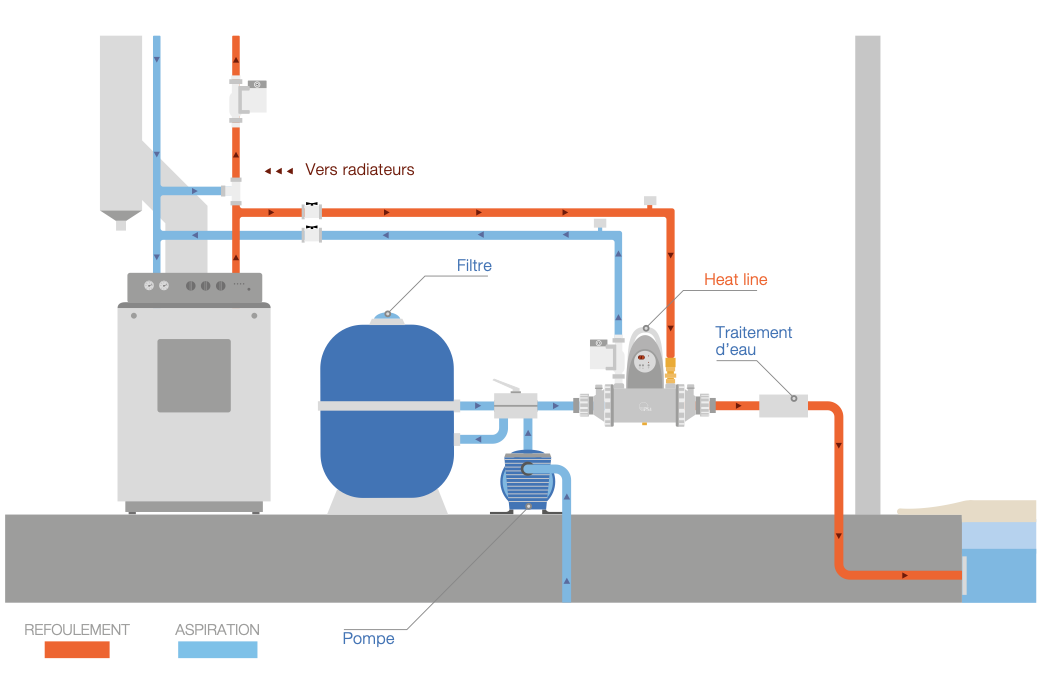

L'échangeur doit être installé dans le local technique, à proximité de la chaudière et à la sortie de la filtration, sans by-pass. Il se monte horizontalement et en ligne sur la tuyauterie, avec une alimentation du circuit primaire par le haut.
Le sens de circulation des circuits primaire et secondaire peut être inversé en retournant l'échangeur, afin de s'adapter à la configuration du local technique.

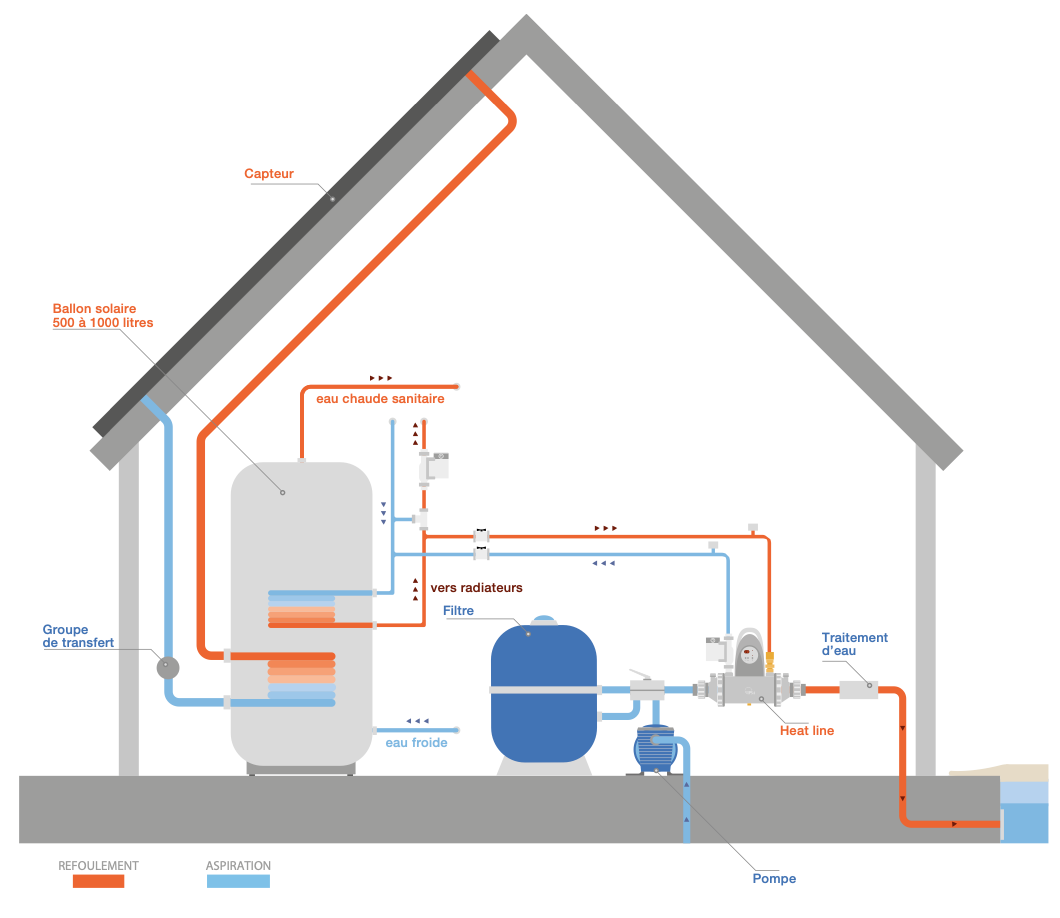

Dans le cas d'une alimentation solaire, l'échangeur ne doit pas être raccordé directement aux panneaux solaires. Un ballon solaire intermédiaire doit être installé entre les panneaux et l'échangeur.
La température maximale de la source primaire est de 90 °C et sa pression maximale est de 2 bars.
FAQ – Échangeur thermique Zodiac Heat Line sans circulateur
Quelles sont les puissances disponibles pour le Zodiac Heat Line sans circulateur ?
La gamme est proposée en trois puissances : 20, 40 et 70 kW. La puissance indiquée correspond à une température primaire de 90 °C.
Quelle puissance fournit l'échangeur avec une eau primaire à 45 °C ?
La puissance restituée est de 4 kW pour le Heat Line 20, de 8 kW pour le Heat Line 40 et de 14 kW pour le Heat Line 70.
Avec quels systèmes de chauffage le Heat Line est-il compatible ?
Il peut fonctionner avec une chaudière, une pompe à chaleur, un système géothermique ou une installation solaire équipée d'un ballon intermédiaire adapté.
Le circulateur est-il fourni avec cet échangeur ?
Non. Cette déclinaison du Zodiac Heat Line est vendue sans circulateur. Le circuit primaire doit disposer d'un système de circulation adapté à l'installation.
Quel matériau est utilisé pour l'échange thermique ?
Le faisceau de tubes est fabriqué en titane et l'enveloppe est réalisée en Noryl/polyamide injecté.
Quels sont les diamètres de raccordement ?
Le circuit primaire de chauffage dispose d'un raccordement Ø 26/34. Le circuit secondaire piscine se raccorde en PVC Ø 50 ou 63 mm.
Peut-on inverser le sens de circulation de l'eau ?
Oui. L'interface est réversible. Il est possible de retourner l'échangeur pour adapter l'entrée et la sortie des circuits à la configuration de l'installation.
Peut-on raccorder directement l'échangeur à des panneaux solaires ?
Non. Une installation solaire nécessite un ballon intermédiaire entre les panneaux et l'échangeur thermique.
