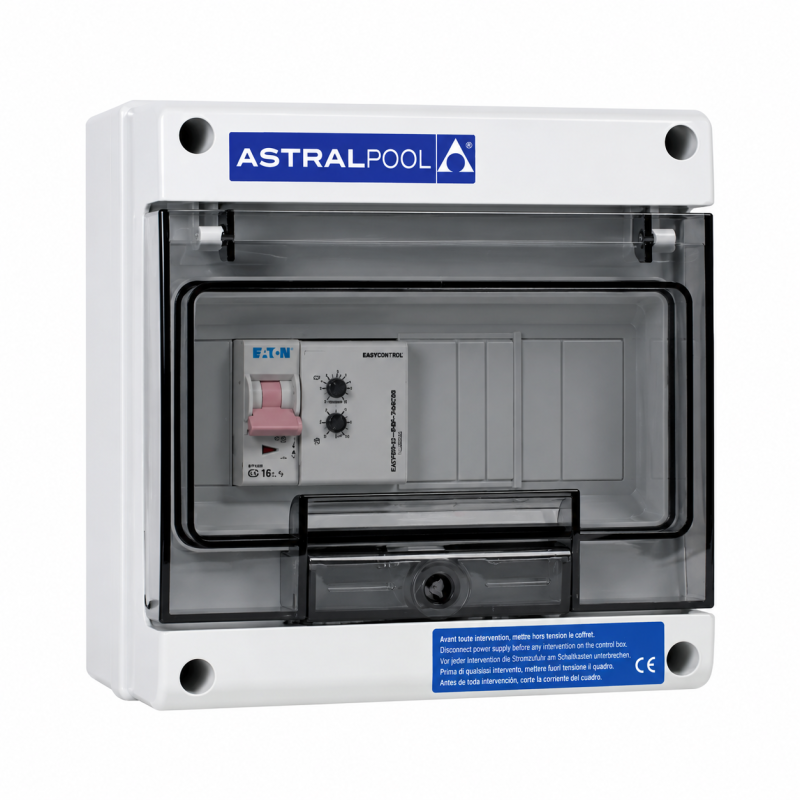

Coffret de régulation 3 sondes pour piscine à débordement

Coffret de régulation de niveau par sondes AstralPool

Le coffret de régulation de niveau par sondes AstralPool est une solution complète conçue pour assurer la gestion automatique et sécurisée du niveau d'eau de la piscine et du bac tampon. Grâce à son système de détection par sondes, il contrôle les différents niveaux d'eau et adapte automatiquement le fonctionnement du remplissage et de la filtration. En cas de niveau d'eau insuffisant, le système peut déclencher le remplissage par l'intermédiaire de l'électrovanne 24 V et arrêter la pompe afin de protéger l'installation. Lorsque le niveau requis est retrouvé, le remplissage est arrêté et le fonctionnement de la pompe peut de nouveau être autorisé.

Les avantages du coffret de régulation de niveau AstralPool

• Détection automatique par 3 sondes.
• Gestion du niveau d'eau de la piscine et du bac tampon.
• Sécurité manque d'eau intégrée.
• Arrêt de la pompe en cas de manque d'eau.
• Remplissage automatique par électrovanne 24 V.
• Arrêt automatique du remplissage lorsque le niveau requis est atteint.
• Protection du système de filtration.
• Coffret étanche IP55.
• Fabrication en ABS et polycarbonate.
• Électrovanne 1" 24 V incluse.
• Filtre à tamis inclus.
• Sondes avec câble de 10 mètres.
• Réglette de fixation incluse.
• Garantie : 2 ans.

Une régulation automatique du niveau d'eau

Le coffret AstralPool automatise la gestion du niveau d'eau afin de limiter les interventions manuelles. La détection par sondes permet au système de connaître l'état des différents niveaux et d'agir sur le remplissage et le fonctionnement de la pompe. Le fonctionnement repose sur différents seuils permettant de maintenir le niveau d'eau tout en protégeant le système de filtration contre le manque d'eau.

Niveau bas : remplissage et sécurité manque d'eau

Lorsque le seuil bas de sécurité manque d'eau est détecté, le coffret commande l'ouverture de l'électrovanne afin de lancer le remplissage. La pompe est simultanément arrêtée pour protéger l'installation.

• Détection du niveau bas.
• Ouverture de l'électrovanne pour lancer le remplissage.
• Arrêt de la pompe pour protéger l'installation.

Niveau haut : arrêt du remplissage et autorisation de la pompe

Lorsque le niveau haut est atteint, le coffret arrête le remplissage et autorise de nouveau le fonctionnement de la pompe. Le système assure ainsi automatiquement la transition entre la phase de remplissage et le fonctionnement de la filtration.

• Détection du niveau haut.
• Arrêt du remplissage.
• Autorisation de marche de la pompe.

Gestion du niveau par 3 sondes

Le système utilise 3 sondes afin de gérer les différents niveaux nécessaires au fonctionnement de l'installation.

• Sonde 1 : niveau maximum dans le bac tampon pour autoriser le démarrage du groupe de filtration.
• Sonde 2 : niveau minimum dans la piscine pour déclencher l'alimentation en eau.
• Sonde 3 : niveau minimum dans le bac tampon pour couper la filtration en cas de manque d'eau.

Protection de la filtration contre le manque d'eau

La fonction de sécurité manque d'eau permet d'interrompre le fonctionnement de la pompe lorsque le niveau détecté est insuffisant. Cette fonction contribue à protéger le système de filtration tout en déclenchant le remplissage lorsque cela est nécessaire. Le schéma de fonctionnement du coffret prévoit ainsi une phase de marche de l'électrovanne avec arrêt de la pompe, puis une phase d'arrêt de l'électrovanne avec autorisation de marche de la pompe.

Électrovanne 24 V pour le remplissage automatique

Le coffret est livré avec une électrovanne 1" 24 V. Celle-ci est commandée automatiquement par le système de régulation afin d'assurer le remplissage lorsque le niveau d'eau détecté le nécessite. Le système intègre une alimentation 230 V + terre ainsi qu'un transformateur 230 V / 24 V pour l'électrovanne.

Un coffret étanche IP55

Le coffret de régulation AstralPool est fabriqué en ABS et polycarbonate et bénéficie d'un indice de protection IP55. Sa conception permet de protéger les composants du système de régulation.

Équipements inclus avec le coffret de régulation AstralPool

Le système est livré avec les différents éléments indiqués pour son installation et la gestion du niveau d'eau.

• 1 électrovanne 1" 24 V.
• 1 filtre à tamis.
• 3 sondes avec câble de 10 mètres.
• Câble 3 fils.
• 1 réglette de fixation.

Caractéristiques du coffret de régulation de niveau

• Type : coffret de régulation de niveau par sondes.
• Détection : par 3 sondes.
• Fonction : gestion du niveau d'eau de la piscine et du bac tampon.
• Sécurité : manque d'eau avec arrêt de la pompe.
• Remplissage : automatique par électrovanne.
• Électrovanne : 1" 24 V.
• Alimentation du coffret : 230 V + terre.
• Transformateur : 230 V / 24 V.
• Indice de protection : IP55.
• Matériaux du coffret : ABS et polycarbonate.
• Câble des sondes : 10 mètres, 3 fils.
• Garantie : 2 ans.

Fonctionnement des voyants du coffret

Les voyants présents sur le coffret permettent d'identifier son état de fonctionnement et celui du remplissage.

• Voyant vert allumé : coffret sous tension.
• Voyant orange allumé : remplissage en fonctionnement et pompe arrêtée.
• Voyant orange éteint : remplissage arrêté et marche de la pompe autorisée.

FAQ : Coffret de régulation de niveau par sondes AstralPool

À quoi sert le coffret de régulation de niveau AstralPool ?

Le coffret permet d'automatiser la gestion du niveau d'eau de la piscine et du bac tampon. Il commande le remplissage et intervient sur le fonctionnement de la pompe en fonction des niveaux détectés.

Combien de sondes sont utilisées ?

Le système fonctionne avec 3 sondes permettant de contrôler différents niveaux dans la piscine et le bac tampon.

Que se passe-t-il en cas de manque d'eau ?

Lorsque le seuil bas de sécurité manque d'eau est détecté, le coffret commande l'ouverture de l'électrovanne pour lancer le remplissage et arrête la pompe afin de protéger l'installation.

Que se passe-t-il lorsque le niveau haut est atteint ?

Lorsque le niveau haut est atteint, le système arrête le remplissage et autorise de nouveau la marche de la pompe.

L'électrovanne est-elle fournie ?

Oui. Le coffret est livré avec une électrovanne 1" 24 V.

Un filtre à tamis est-il fourni ?

Oui. Un filtre à tamis est inclus avec le système.

Quelle est la longueur du câble des sondes ?

Les sondes sont fournies avec un câble de 10 mètres à 3 fils.

Quel est l'indice de protection du coffret ?

Le coffret possède un indice de protection IP55 et est fabriqué en ABS et polycarbonate.

Quelle est la tension de l'électrovanne ?

L'électrovanne fournie fonctionne en 24 V. Le coffret intègre un transformateur 230 V / 24 V.

Comment savoir si le remplissage est actif ?

Lorsque le voyant orange est allumé, le remplissage fonctionne et la pompe est arrêtée. Lorsque ce voyant est éteint, le remplissage est arrêté et la marche de la pompe est autorisée.

Quelle est la garantie du coffret de régulation AstralPool ?

Le coffret de régulation de niveau par sondes AstralPool est garanti 2 ans.
